带安装支架的重载导向滑轮组件结构

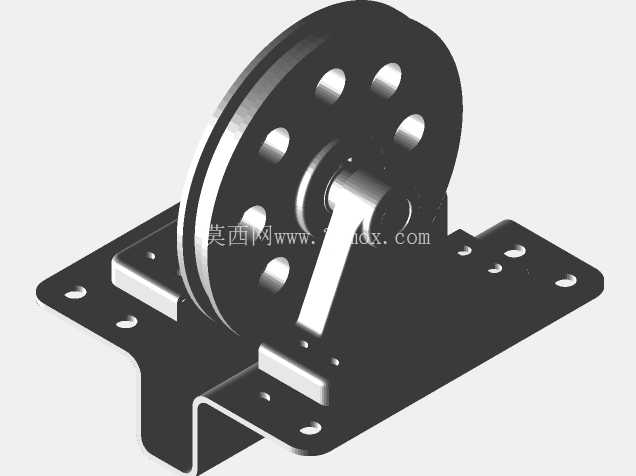

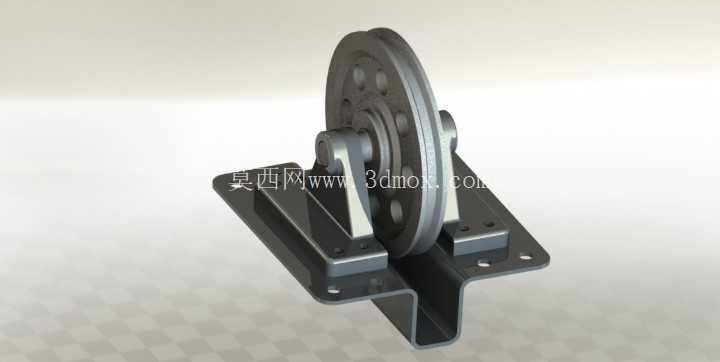

这类带一体式安装支架的滑轮组件，在车间物料输送线、小型起重工位、仓储设备的导向机构里应用十分普遍，很多时候做设备改造或者非标机构设计时，现成的标准滑轮往往没法直接适配安装空间，就需要针对实际安装边界做定制化的结构设计。从实际使用场景来看，这类滑轮主要承担绳索、钢带的导向与承重作用，区别于无支架的裸滑轮，它自带的L型折弯安装座不需要额外设计配套固定结构，直接通过底座上的四个安装孔就能锁固在设备机架或者工位型材上，能大幅减少现场安装的调试工作量。

设计这类滑轮组件的时候，首先要考虑的是轮体的承重冗余，轮缘的绳槽弧度要匹配常用的钢丝绳或者尼龙牵引绳直径，槽深要保证绳索在受力偏摆的时候不会从槽内脱出，轮体上做的均匀减重孔不是单纯为了减少材料用量，更重要的是降低轮体自身转动惯量，在牵引行程频繁启停的工况下，能减少绳索和轮槽之间的滑动摩擦，延长绳索的使用寿命。轮体中心的转轴部分采用台阶式定位结构，两侧通过轴用挡圈做轴向限位，转轴和支架连接的位置做了加厚的支撑耳，避免长期承重后支架耳板出现变形张开的问题。

安装底座采用折弯钢板焊接成型，折弯处做了圆角过渡避免应力集中，底座上的安装孔设计成长圆孔形式，在实际安装的时候可以有±3mm的位置调整量，抵消机架加工或者现场安装的位置误差，不需要二次扩孔就能完成对位固定。整个支架的折弯高度经过核算，保证滑轮转动的时候，轮体边缘和底座平面之间留有足够的安全间隙，不会出现绳索摩擦底座的情况，同时支架侧面预留的紧固螺钉孔，可以在转轴安装完成后做顶丝锁固，防止转轴在长期转动过程中出现跟转磨损。

从实际选型适配的角度来说，这类滑轮组件的安装边界需要重点关注三个尺寸：一是底座的总长度和宽度，确认安装面的空间是否足够容纳；二是轮体中心到底座安装面的高度，这个尺寸直接决定了绳索的走线高度，在做整体机构布局的时候要提前核算，避免绳索和周边其他结构件产生干涉；三是轮缘的绳槽宽度和深度，要匹配实际使用的牵引件直径，保证绳索和槽面的接触面积足够，减少局部压强。

在工况适配性上，这种结构的滑轮既可以用在水平方向的绳索导向，也可以用在垂直方向的承重导向，支架的刚性足够承受径向的承重载荷，不需要额外增加加强筋结构，整体结构紧凑，在很多空间受限的非标设备里，比分体式的滑轮加支架组合更节省安装空间。轮体和支架之间的转动配合面预留了润滑脂加注间隙，日常维护的时候只需要定期在转轴位置加注润滑脂，就能保证转动顺畅，不会出现卡滞的问题。很多做小型起重设备、自动化仓储线、物料牵引机构的工程师在选型的时候，会优先考虑这种一体式支架的滑轮结构，因为它的安装公差更容易控制，不需要单独设计支架的加工图纸，能缩短整体的设计周期，同时结构经过实际工况验证，承重和转动的可靠性都有保障，不会出现支架变形或者轮体窜动的问题。
