Nema17L型电机安装固定支架结构

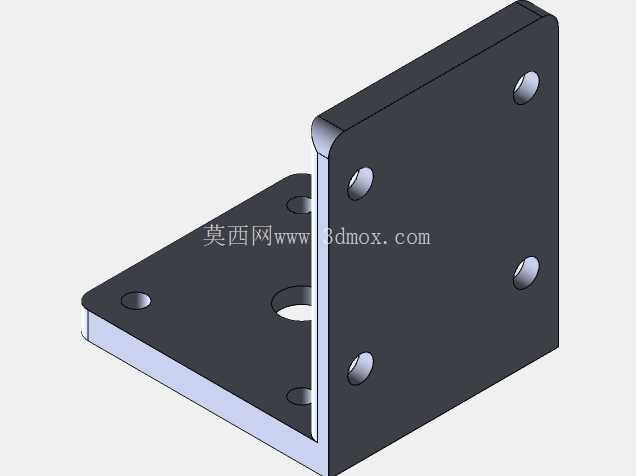

　　在小型自动化设备、桌面级数控装置、3D打印传动模组以及DIY机电项目的搭建过程中，步进电机的安装固定精度直接决定了整套传动系统的运行稳定性，Nema17规格作为42系列步进电机的通用标准，广泛应用在各类轻载传动场景中，而适配该规格电机的L型安装支架，是解决电机垂直安装、内外侧双向固定需求的核心结构件。这款L型支架采用直角折弯的整体式结构设计，两个互相垂直的安装面分别承担不同的固定功能：垂直立面用于和电机本体进行连接，水平底板则用于和设备机架、安装基板完成固定，两个安装面的折弯处做了圆弧过渡处理，避免直角应力集中导致的结构变形，同时也能消除折弯加工时的开裂风险，提升零件整体的结构强度。

　　从安装适配性来看，垂直立面上预留了四个对应Nema17电机标准安装孔位的通孔，孔位间距严格遵循42mm电机的安装尺寸规范，能够兼容绝大多数常规Nema17步进电机的安装需求，立面中心位置预留了主轴避让孔，允许电机输出轴从支架立面穿出，既可以满足电机在支架内侧安装、输出轴向外侧传动的使用需求，也支持电机在支架外侧固定、输出轴向内侧连接传动件的布置方案，适配不同设备的内部空间布局要求。

　　水平底板上同样预留了多个安装固定孔位，孔位分布兼顾了不同安装基准的固定需求，既可以通过螺栓直接固定在铝型材机架的标准槽位上，也可以配合压块、螺母固定在亚克力、钢板等各类材质的安装基板上，底板上的额外避让孔可以避开安装面上的凸起结构、走线槽或者其他干涉零件，降低安装时的适配调整工作量。在设计细节上，支架的所有外露棱边都做了倒角处理，避免安装过程中划伤操作人员或者线缆绝缘层，板材厚度经过力学校核，在满足Nema17电机满载运行时的抗振、抗形变要求的前提下，尽可能控制零件整体重量，减少不必要的材料占用。

　　实际应用场景中，这类支架常被用在桌面数控雕刻机的Z轴传动电机固定、小型皮带输送线的驱动端电机安装、自动化分拣设备的拨料机构动力固定、3D打印机的挤出机或运动轴电机安装等场景，尤其是在需要电机输出轴与安装面保持垂直、且安装空间局促无法使用平面法兰直接固定的场合，L型结构的支架能够大幅简化安装结构，减少额外的转接零件数量，降低整套机构的装配复杂度。从安装边界来看，支架的整体外轮廓尺寸控制紧凑，不会占用过多的设备内部空间，两个安装面的平面度在设计时做了形位公差约束，保证电机安装后输出轴的垂直度，避免因为安装面倾斜导致电机轴承受径向附加载荷，延长电机轴承的使用寿命，同时也能保证传动轮、丝杠等连接部件的同轴度，减少传动过程中的抖动、异响问题。不同于拼接式的支架结构，这款整体折弯的L型支架没有额外的拼接接缝，长期运行下不会出现连接松动、位置偏移的问题，结构可靠性更高，不管是小批量设备生产的标准件选型，还是个人DIY项目的零件制作，都能很好地满足使用要求，安装时只需要按照孔位对齐，依次拧紧固定螺栓即可完成装配，不需要额外的位置调整或者配作加工，能够有效缩短设备的装配调试周期。
