车间移动式蓝色焊机承载推车设计

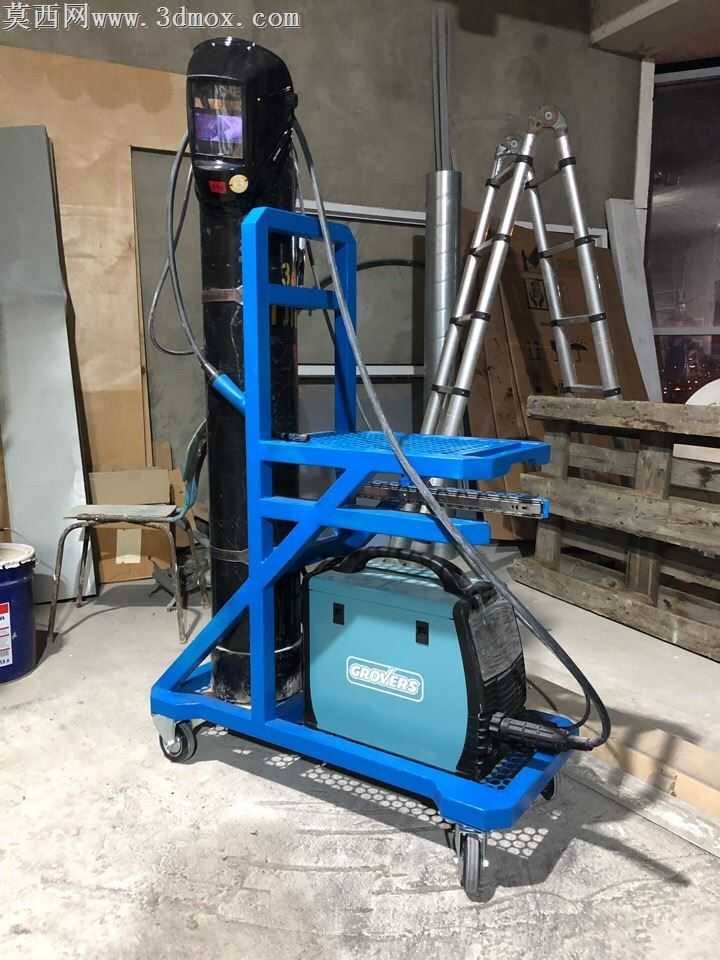

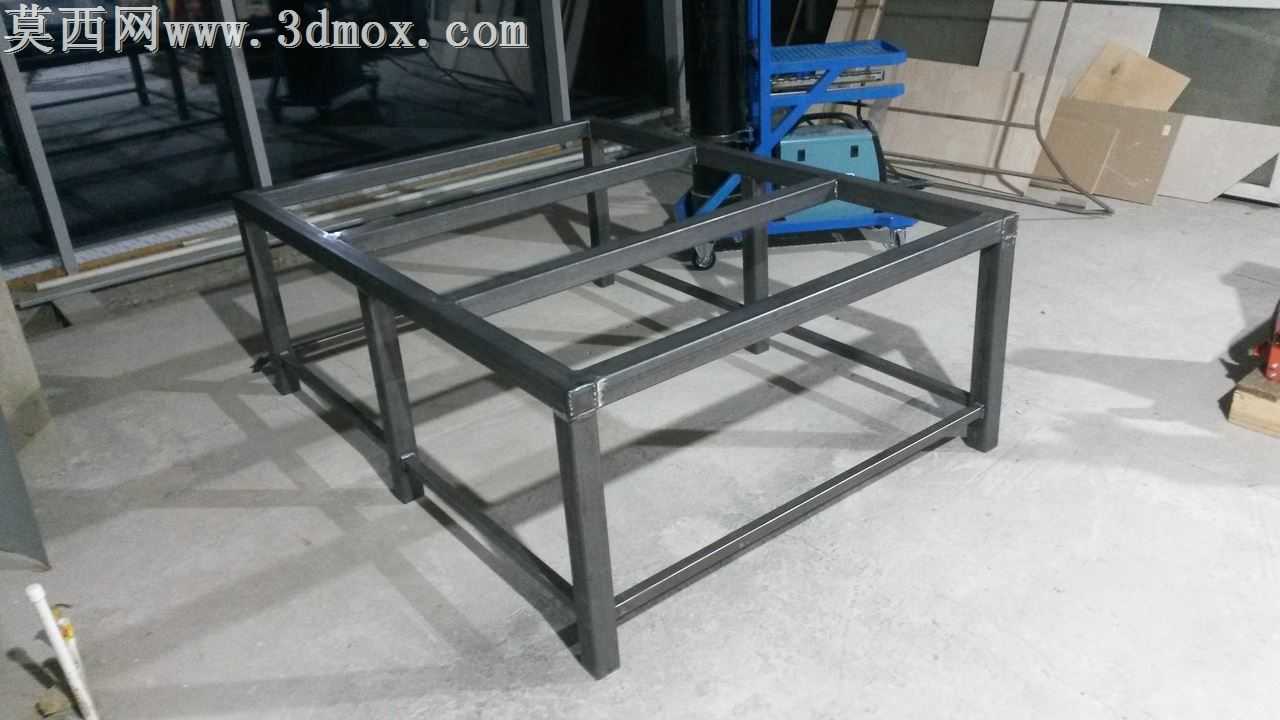

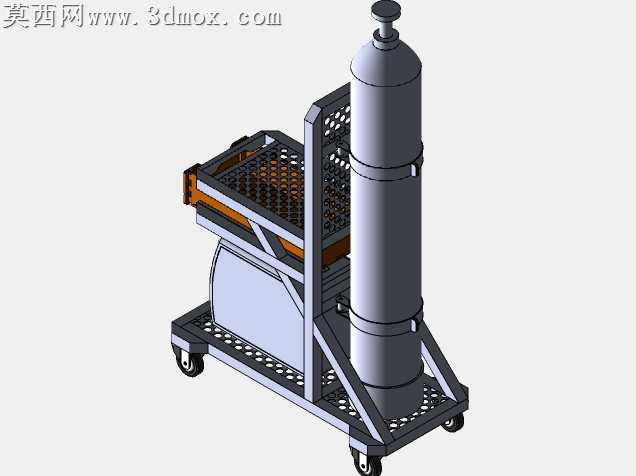

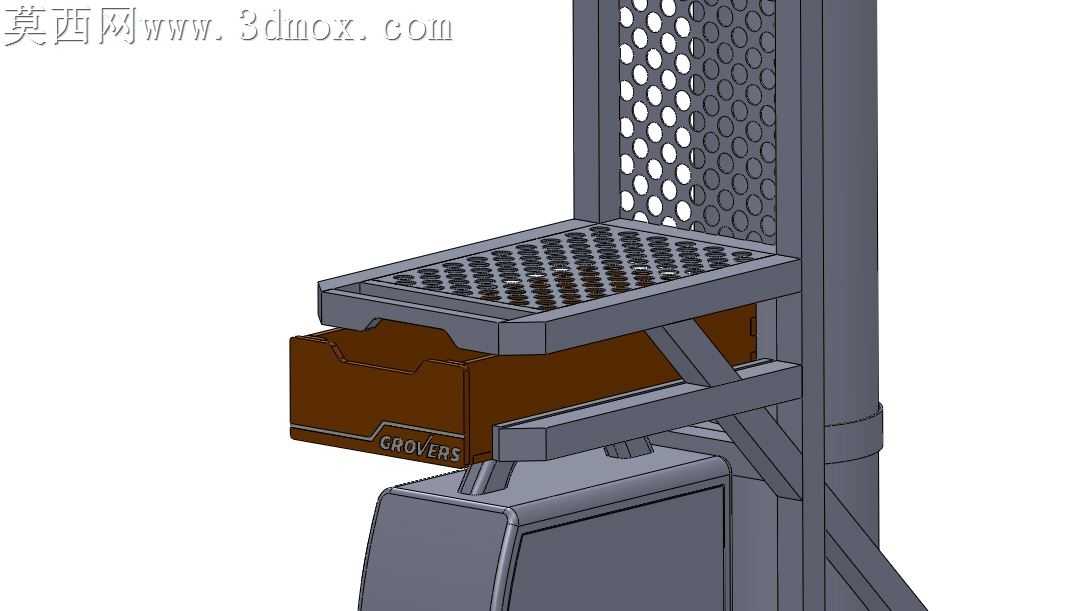

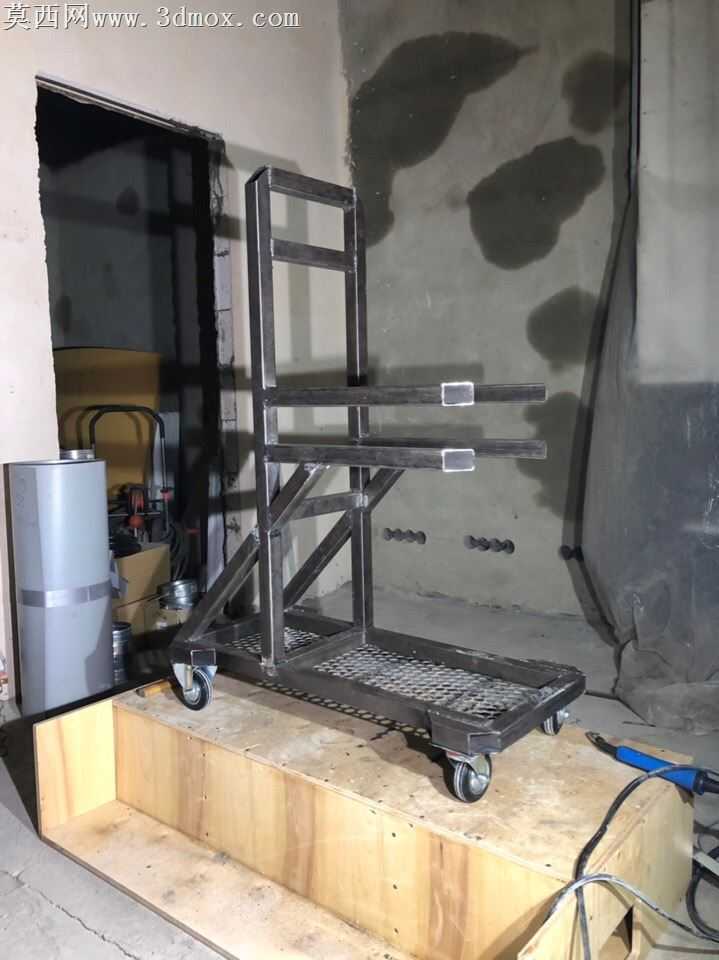

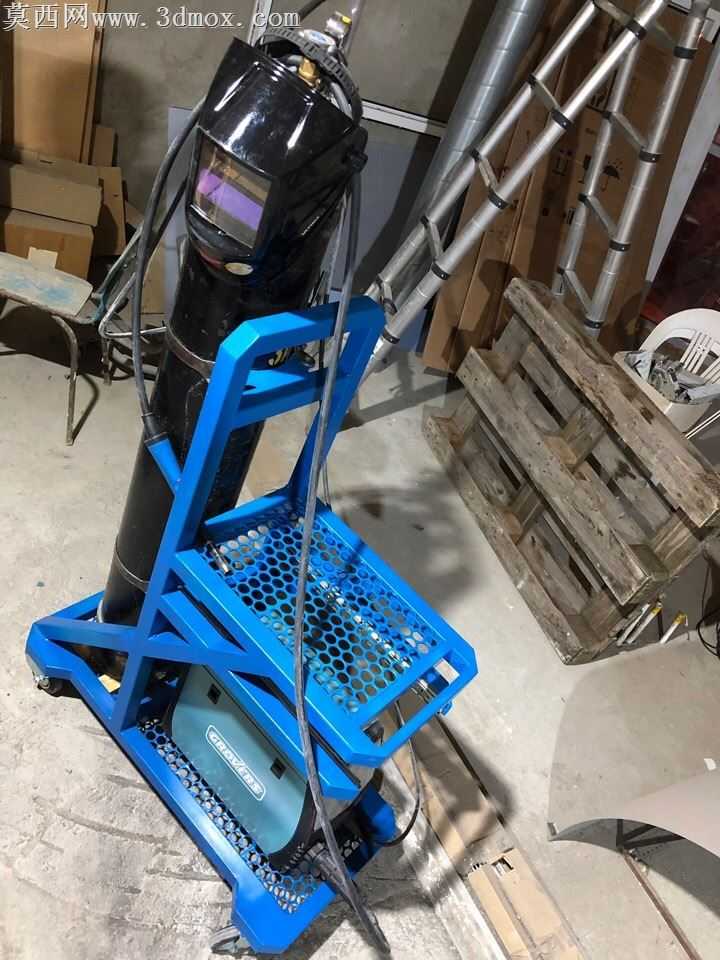

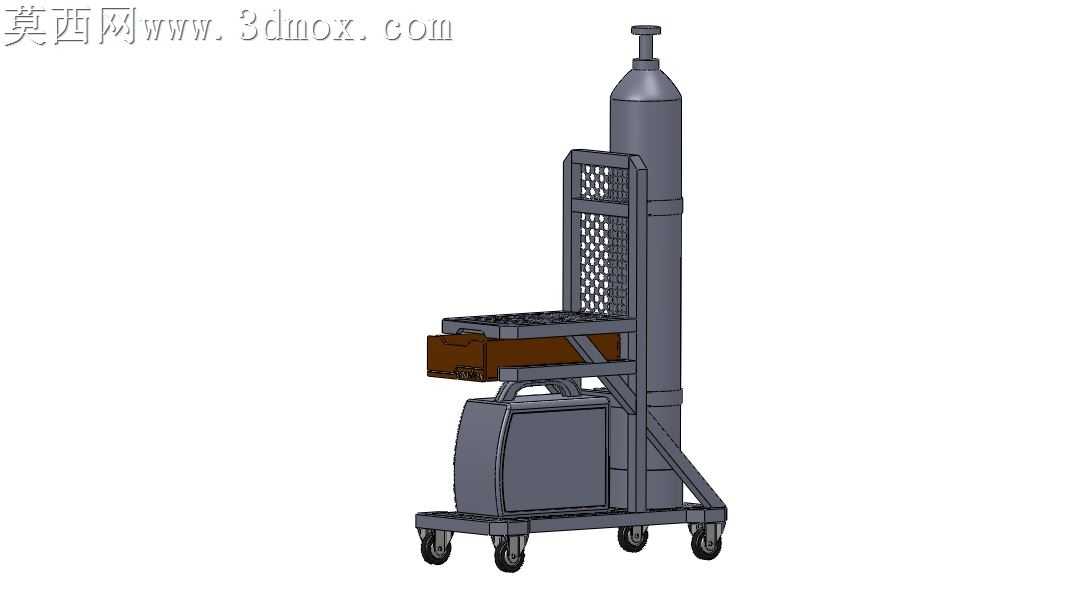

本作品为车间作业场景设计的移动式焊机承载推车，整体采用框架式结构设计，在三维建模过程中优先以方管型材为基础搭建主体承载骨架，通过参数化建模方式精准匹配常见立式气瓶与卧式逆变焊机的外形尺寸，预留出充足的设备安放空间，避免作业过程中设备与车架发生干涉。建模阶段对车架的受力点位做了结构强化处理，底部承托平台采用镂空网格设计，在保证承载强度的同时有效降低整体自重，上层设置分层置物平台，可放置焊接面罩、焊条、防护工具等作业配件，侧面设计有气瓶固定卡位与线缆挂放结构，能够规整收纳焊接线缆与气路管线，避免作业现场线缆拖拽缠绕带来的安全隐患。底部配置四个万向脚轮，其中两个带刹车锁定结构，既可以实现车间内灵活转场移动，也能在固定作业位置时锁定车架防止滑移。渲染阶段采用金属材质模拟方管车架的烤漆效果，还原工业蓝色漆面的哑光质感，对焊机外壳做了分色材质处理，还原设备原有的蓝黑配色与品牌标识细节，气瓶部分做了黑色金属磨砂材质表现，脚轮部分分别还原橡胶轮面的粗糙质感与金属支架的镀锌光泽，场景搭建还原了真实车间的水泥地面、木质托盘、板材堆放等环境元素，通过光影调整突出车架的结构层次与空间立体感。设计思路上围绕焊接作业的移动需求展开，整合了气瓶承载、焊机放置、工具收纳、线缆规整四大功能，整体结构紧凑无冗余设计，重心经过合理调配，移动过程中不会出现侧翻风险，所有边角位置做了圆弧过渡处理，避免搬运移动过程中剐蹭操作人员，适配车间内多工位流转的焊接作业需求，能够有效提升焊接作业的工具规整度与转场效率。
