大台面数控等离子金属切割设备设计

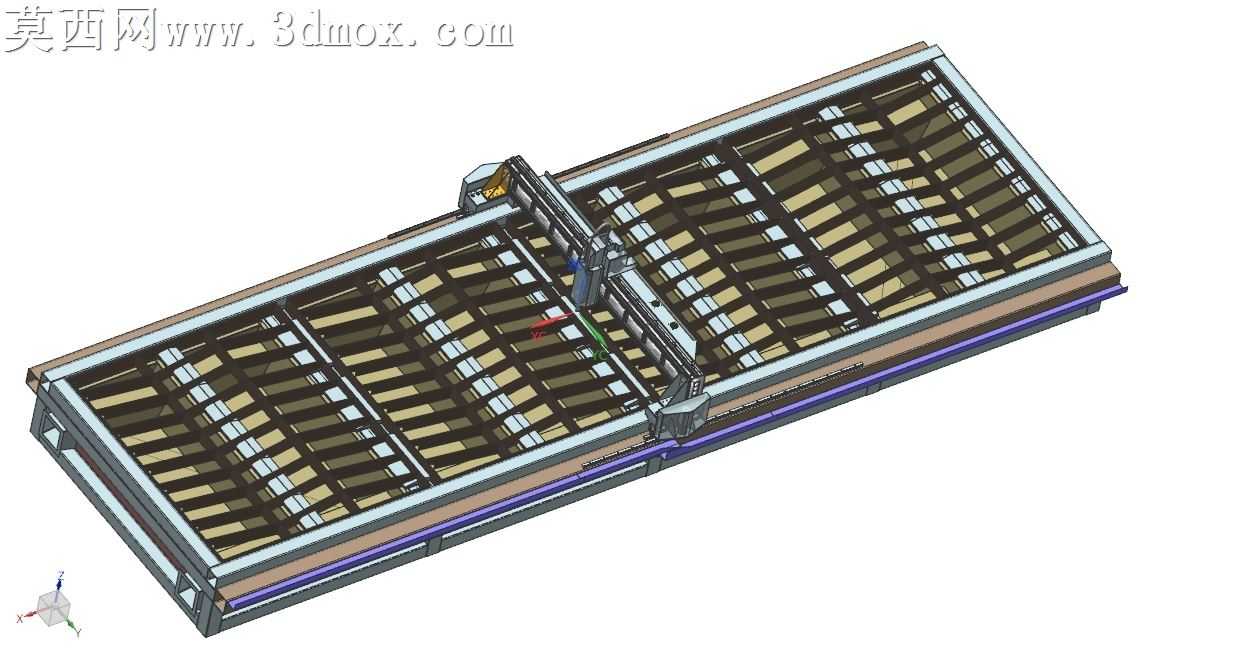

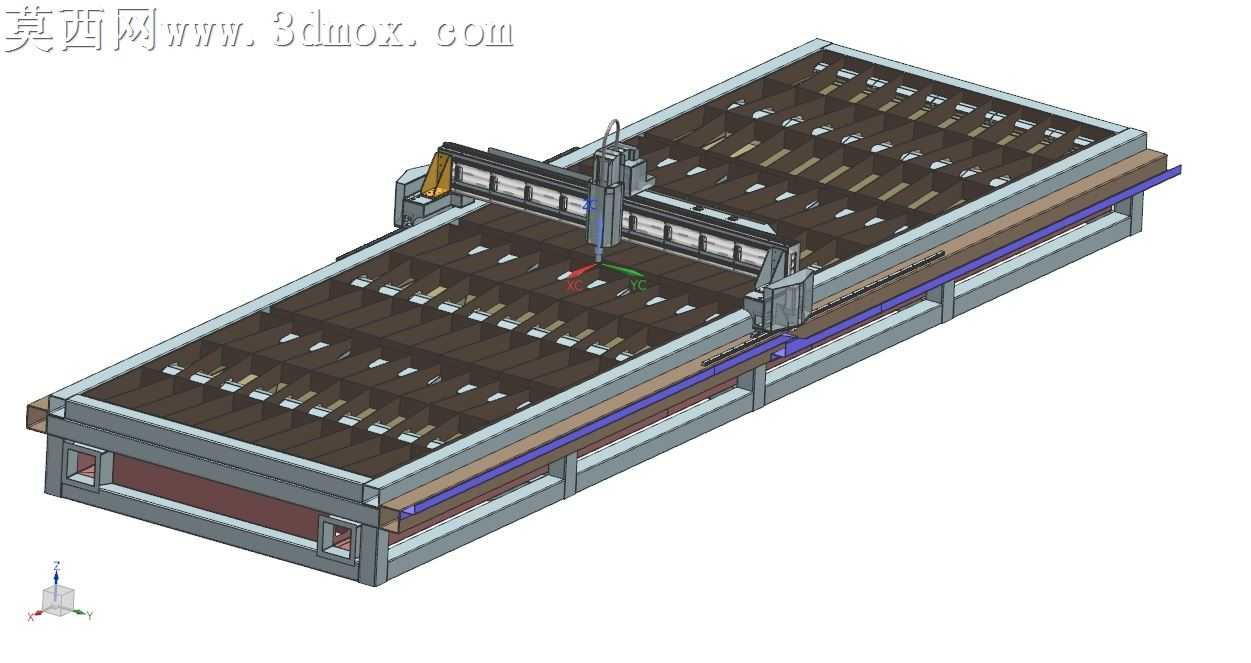

本作品为大规格工作台面的数控等离子切割设备三维建模成果，建模过程严格遵循工业金属切割设备的实际生产设计逻辑，完整还原了设备的全系统结构。整体建模从设备的承载床身开始搭建，采用箱型焊接框架结构的床身设计，床身内部设置多道加强筋结构，保证6000x1500mm大跨度工作台的结构刚性，避免长周期加工过程中出现结构形变，影响切割精度。床身上方的工作台采用格栅式承料结构，格栅条均匀排布，既能够稳定承托待加工的金属板材，又预留了等离子切割过程中熔渣掉落的空间，同时格栅结构采用可拆换设计，方便长期使用后更换损耗的承料部件。设备的纵向传动导轨布置在床身两侧的长向梁体上，采用双导轨支撑的龙门移动结构，龙门横梁横跨整个工作台宽度，横梁上搭载横向移动的切割头安装滑座，滑座上集成了等离子割炬安装位、高度调节机构以及管线拖链固定结构，保证切割过程中割炬能够按照数控指令完成X、Y两个轴向的精准移动，同时Z向的自动调高结构能够实时跟随板材表面起伏调整割炬高度，保证切割电弧的稳定。传动系统的建模还原了导轨、滑块、传动齿条、伺服安装座的细节，两侧的拖链结构完整梳理了设备的气路、电路管线走向，避免设备移动过程中管线出现拉扯、磨损问题。建模过程中对各部件的装配关系做了严谨的干涉检查，保证龙门移动、滑座行走、割炬升降的全行程无结构碰撞，各焊接结构件的板材厚度、连接位置都参考实际工业设备的参数设置，材质搭配上区分了焊接钢结构件的金属哑光材质、导轨的亮面金属材质、拖链的工程塑料材质、管线的橡胶材质，渲染效果清晰呈现设备的结构层次，完整展现了台式数控等离子切割机的整体构造，可用于设备方案展示、结构参考以及相关技术交流使用。
