SW6-12两用开口梅花组合扳手结构设计

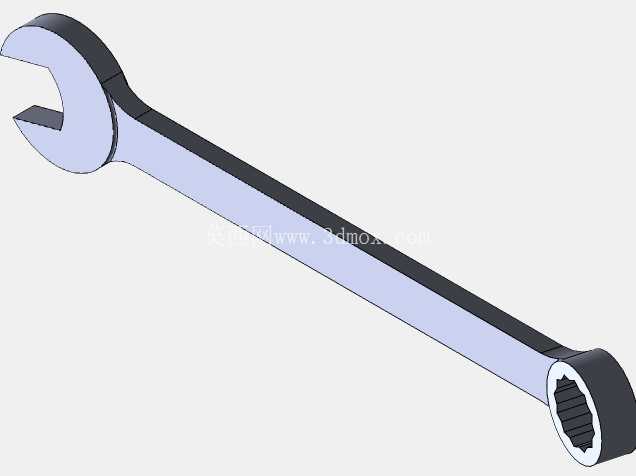

　　在设备运维、机械装配、五金加工、家装维修等各类涉及螺纹紧固件拆装的场景里，两用组合扳手是一线作业人员随身携带的高频使用工具，区别于单头开口扳手或单头梅花扳手，这类组合结构的扳手将两种常用扳拧功能集成在同一根杆身上，无需频繁更换工具就能适配不同工况下的螺栓螺母拆装需求，大幅减少工具携带数量，提升作业效率。这款SW6-12规格的组合扳手，一端为开口式扳头，另一端为梅花式扳头，整体杆身采用平直长柄设计，在建模过程中首先要明确两端扳头的适配尺寸边界，开口端的开口尺寸严格对应12mm规格外六角紧固件的对边宽度，开口处做了15度左右的倾角处理，这个角度设计是为了在管路周边、设备狭窄间隙等扳手无法完整360度回转的场景里，只需要小幅度摆动扳手就能实现紧固件的连续扳拧，避免空间干涉导致的作业卡滞。开口扳头的根部做了圆弧过渡加厚处理，这部分结构是应力集中的高发区域，在施加较大扭矩时，扳头与杆身的连接位置最容易出现开裂变形，建模时通过圆弧过渡分散应力传导路径，同时适当增加该区域的截面厚度，保证扭矩传递过程中的结构强度，避免长期使用出现断裂风险。扳手的长杆部分采用等截面扁方结构，这种截面设计一方面能保证杆身的抗扭刚度，在施加额定扭矩时不会出现明显的弯曲变形，另一方面扁方结构握持时贴合手掌，发力时不易打滑，相比圆杆结构更适合手动施加较大的扳拧力。

　　杆身与梅花扳头的连接位置同样做了平滑过渡，梅花端采用12角内花键结构，这种结构相比6角梅花头，对紧固件的包裹性更好，每次扳拧只需要30度的回转角度就能完成一次齿位切换，在空间极度受限的作业场景下优势尤为明显，同时12角结构与外六角紧固件的接触面积更大，施加扭矩时受力点更多，不容易出现打滑磨圆紧固件棱角的问题，适合对拧紧力矩要求较高的装配场景。建模过程中需要严格控制两端扳头的同轴度误差，虽然扳手是手动工具，但两端扳头的工作中心与杆身轴线的偏移量需要控制在合理范围内，否则在使用梅花端拧紧时容易出现偏载，导致紧固件受力不均或者扳手滑脱。

　　扳头的工作表面需要做边缘倒钝处理，所有锐边都做R0.5左右的圆角，避免使用过程中划伤操作人员手部，同时也能减少热处理过程中的应力集中点，降低淬火开裂的概率。从实际使用场景来看，这类组合扳手常被用于机械设备的日常检修、生产线装配工位的紧固件调整、五金加工的工件装夹、水电安装的管路紧固件拆装等场景，开口端适合快速套入紧固件进行初拧或者快速松紧作业，梅花端适合终拧或者需要施加较大扭矩的紧固作业，两种功能的集成让作业人员不需要在工具包内翻找对应规格的单头扳手，单把工具就能完成从快速调整到最终拧紧的全流程操作。

　　在尺寸边界设计上，整体长度控制在适配手动发力的合理区间，既不会因为长度过短导致施加扭矩费力，也不会因为长度过长导致在狭窄空间内无法回转，开口端的头部厚度做了减薄处理，能够伸入到部分沉头螺栓或者空间局促的紧固件安装位置，梅花端的头部外径控制在最小合理范围，避免在紧固件周边有遮挡结构时无法套入。杆身的表面在实际生产中会做发黑或者镀铬处理，提升防锈能力和表面耐磨性，建模时也预留了表面处理的厚度余量，保证成品尺寸符合扳拧精度要求。在结构强度校核层面，需要按照对应规格扳手的额定扭矩要求，校核杆身的抗扭截面系数，以及扳头齿部的接触应力，确保在施加额定扭矩时，扳头不会出现崩齿、杆身不会出现塑性变形，开口端的开口尺寸不会因为受力出现扩张变形，保证长期使用后的尺寸精度仍能满足紧固件的配合要求，不会因为磨损导致配合间隙过大出现打滑问题。
