剖分式立式长轴支撑轴承座结构设计

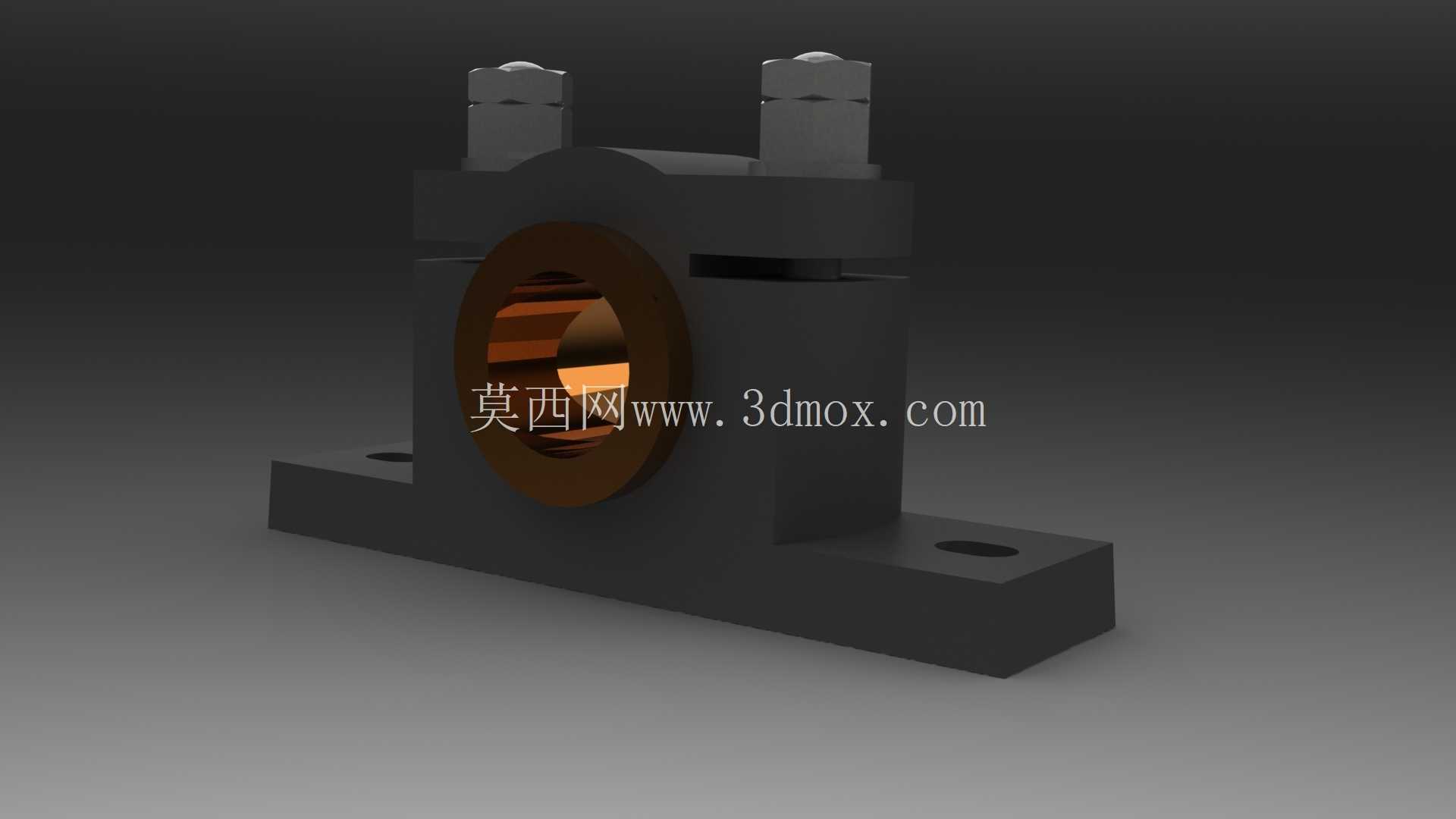

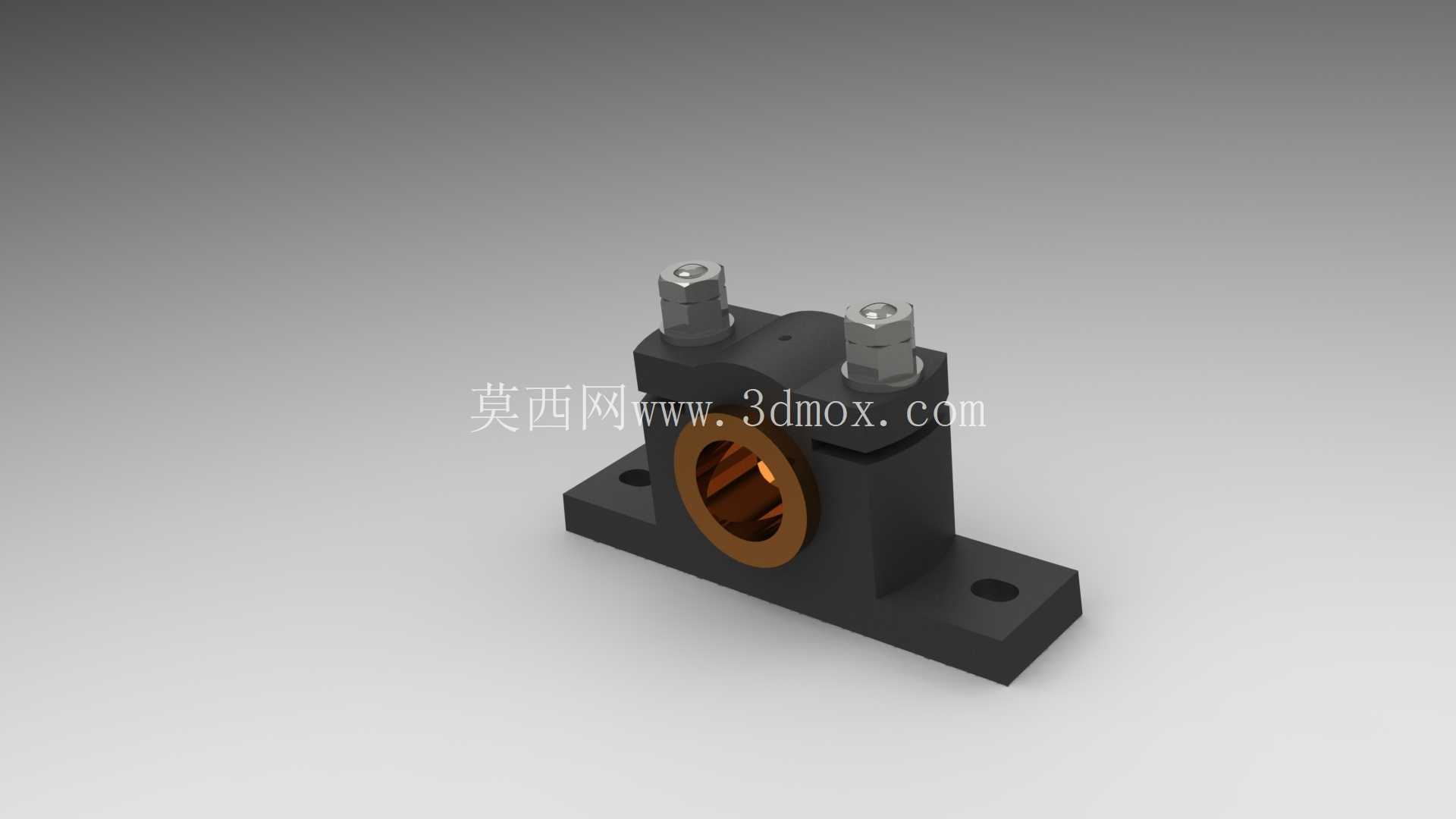

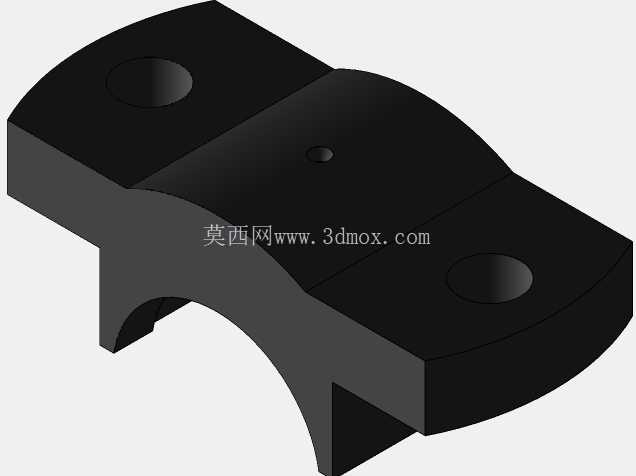

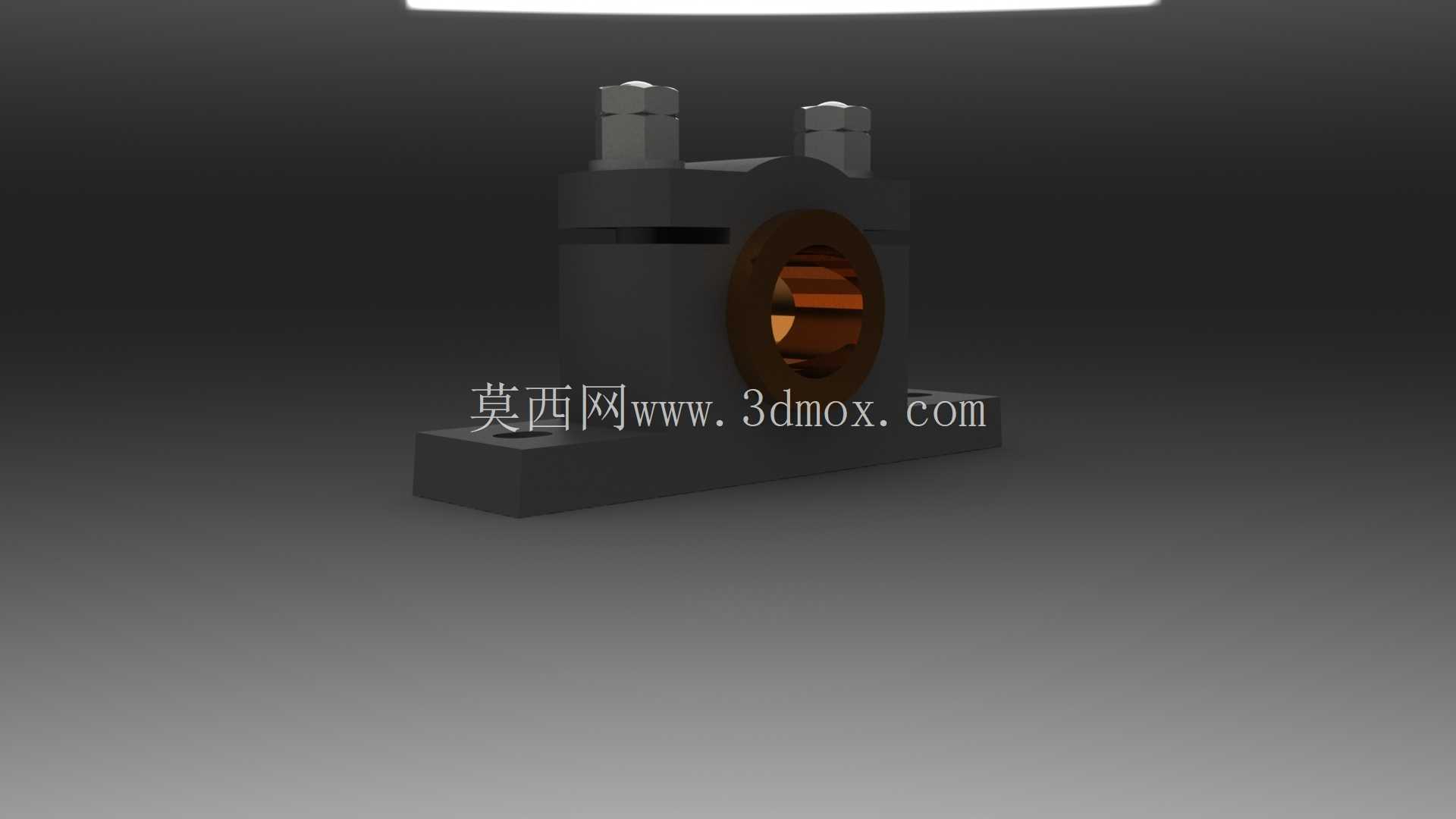

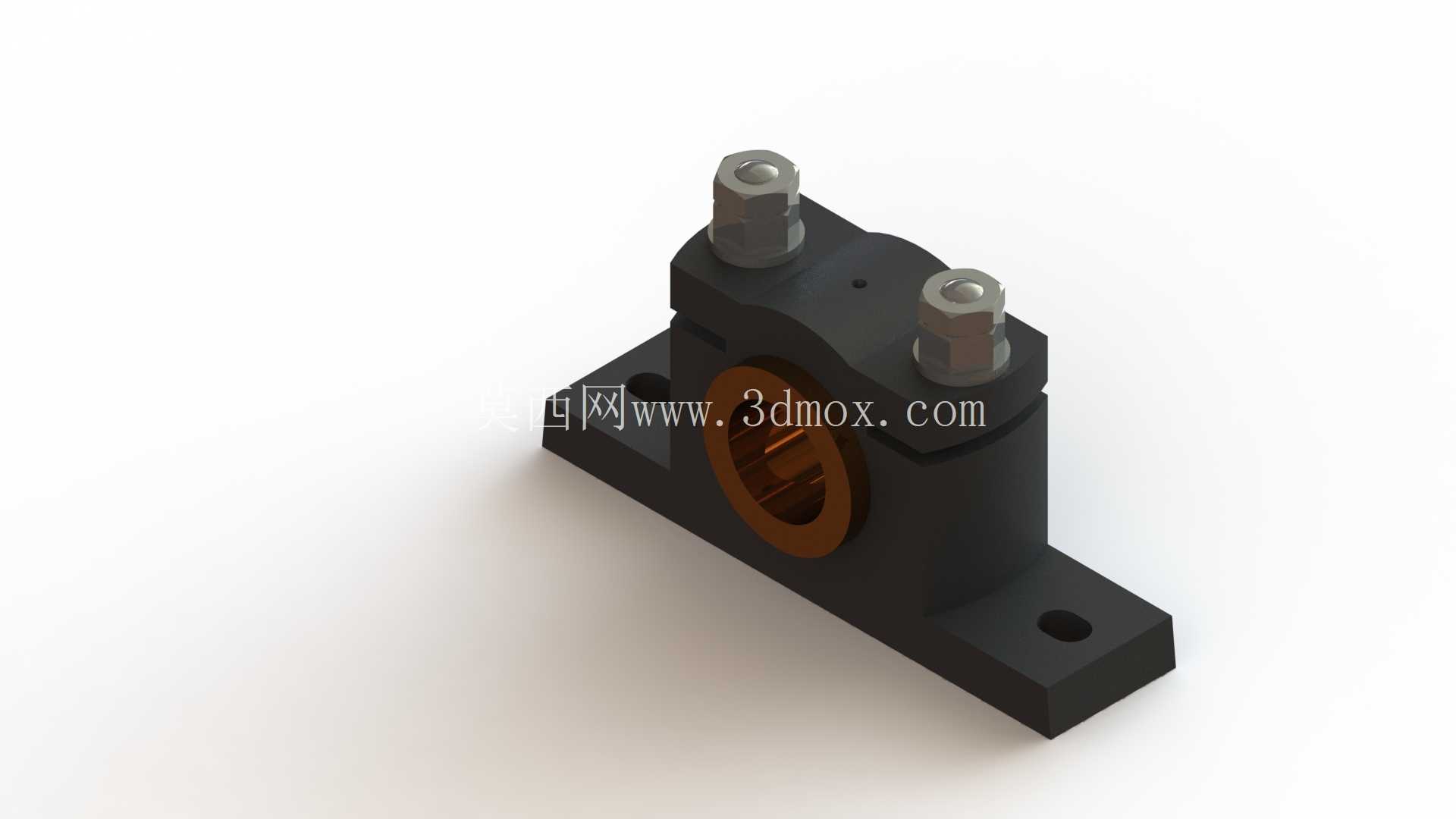

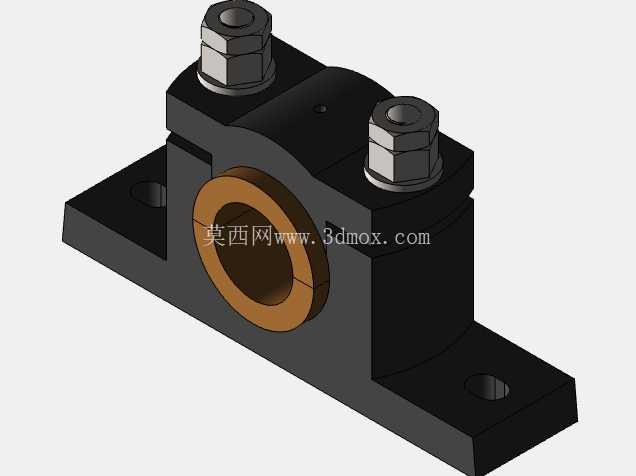

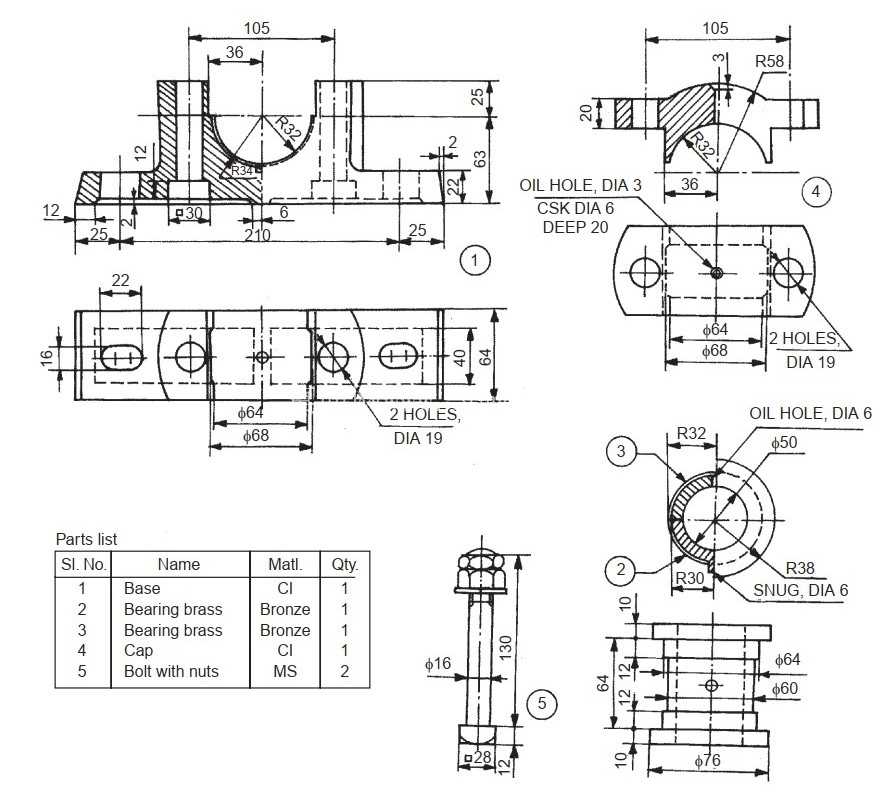

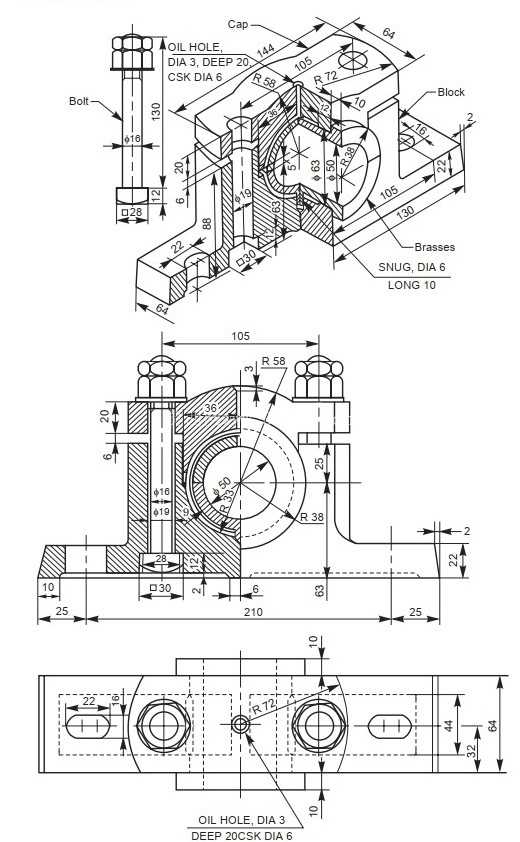

　　在输送线辊筒组、长轴传动搅拌设备、纺织机械牵伸轴系这类跨距较大的轴系布置场景中，经常会遇到轴两端安装空间受限、无法从轴端套装整体式轴承的工况，这时候就需要采用中间剖分结构的立式轴承座来完成轴系的中间点位支撑，避免长轴因跨距过大出现挠曲变形，引发轴系跳动、密封件磨损、传动件啮合偏差等连锁问题。这款立式轴承座采用分体式装配逻辑，整体由底座、上盖、对开式轴衬三个核心部分组成，轴衬沿轴向中心平面拆分为上下两半，也就是行业内常说的轴瓦结构，装配时不需要将轴系整体抬升穿入轴承内孔，只需要将下半片轴衬垫在轴颈对应支撑位置的下方，平稳落放到底座的定位凹槽内，再扣合上半片轴衬，最后盖上轴承座上盖，通过两根对称布置的紧固螺栓完成锁紧固定，整个装配过程不需要拆卸轴端已安装的联轴器、链轮、带轮等传动部件，大幅降低了设备现场维保的拆装工作量，尤其适合连续生产线上的设备快速检修作业。

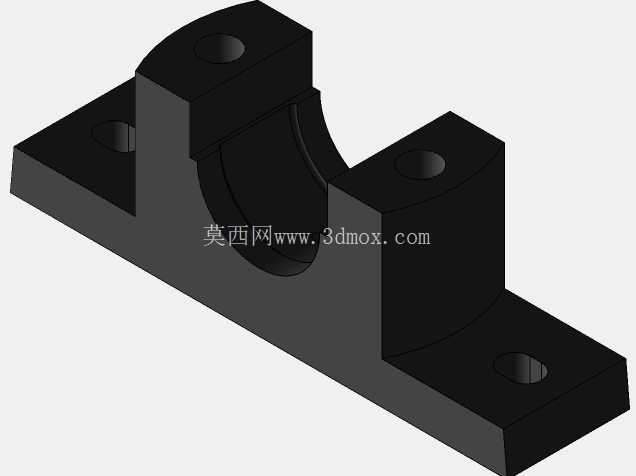

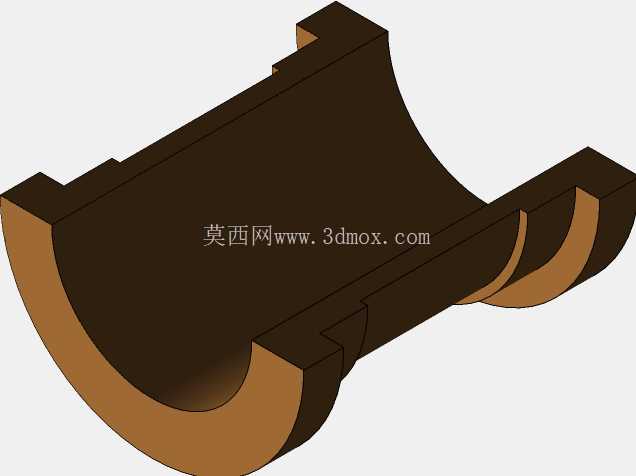

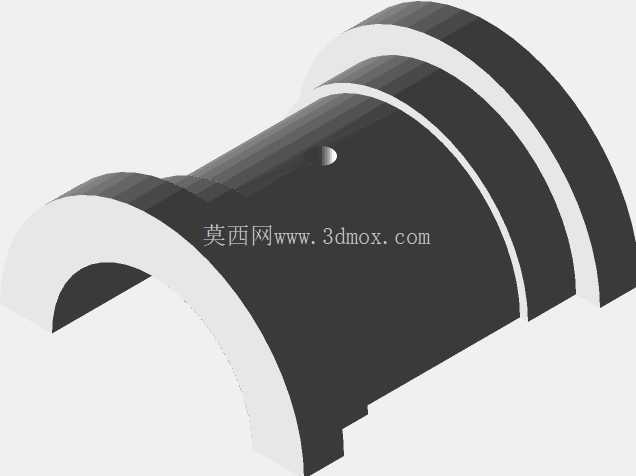

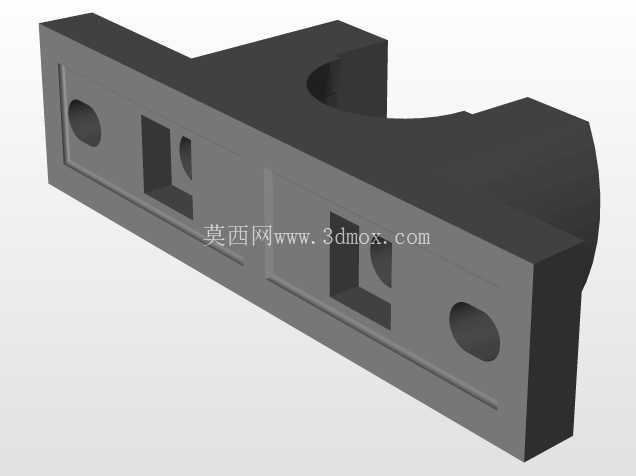

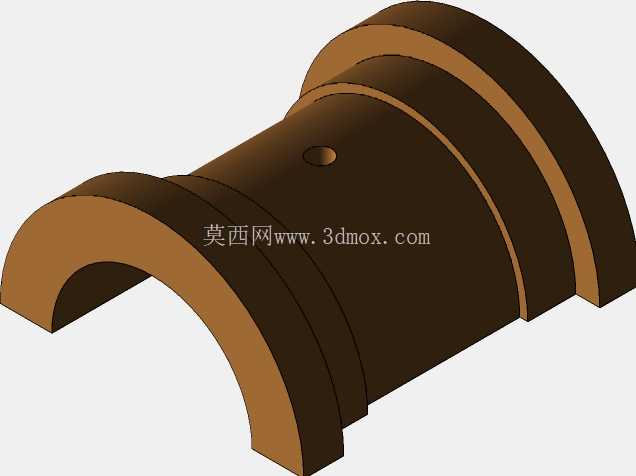

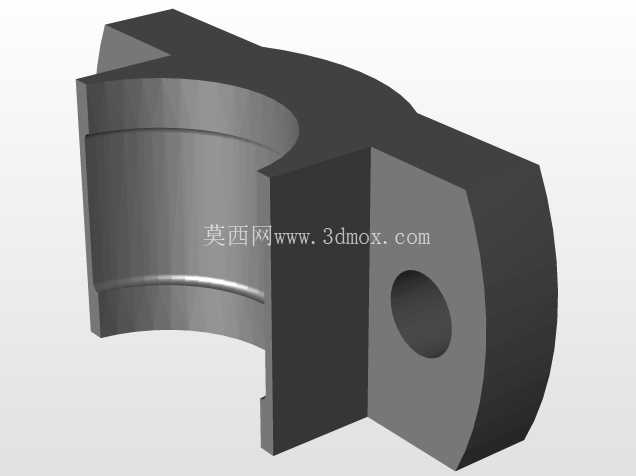

　　为了限制轴衬在运行过程中出现轴向窜动，轴衬的两端都设计有一体式定位法兰，法兰外径大于底座与上盖组合后的内孔直径，装配后法兰端面刚好贴合在轴承座腔体的两端止口面上，能够抵消轴系运转过程中产生的轴向窜动力，避免轴衬随轴转动出现移位。同时底座的安装底面上设计有嵌入式的卡槽结构，对应位置可以加装防转卡块，卡块嵌入轴衬下半部分的对应凹槽内，彻底杜绝轴衬在长期交变载荷下出现跟转的问题，保证轴系运转的稳定性。底座采用双侧带安装孔的卧式底板结构，两个安装孔对称分布在轴承腔体的两侧，安装时可以通过螺栓直接固定在设备的安装机架或者预埋基础板上，底板的下平面做了铣平加工，保证安装后轴承座的轴线与安装基准面平行，避免轴系出现附加的弯曲应力。

　　轴承腔体的中心高度经过精准核算，能够保证支撑后的轴系与两端传动部件的中心高保持一致，不会出现轴系偏斜的问题。轴衬的内孔可以根据实际使用需求选择不同的材质，常规工况下采用铜合金材质，具备良好的减磨性能，能够在润滑脂的作用下形成稳定的油膜，降低轴颈运转时的摩擦阻力，针对重载、高速或者有腐蚀介质的工况，也可以更换为镶嵌固体润滑剂的轴瓦或者带密封结构的滚动轴承内嵌件，适配不同的使用场景。在结构设计过程中，重点考虑了装配公差的匹配性，底座与上盖的结合面做了精加工处理，合模后不会出现错位偏差，轴衬与腔体的配合采用过渡配合，既保证轴衬不会在腔体内出现晃动，又能在轴衬磨损后方便更换，不需要整体更换轴承座，降低了后期的维护成本。

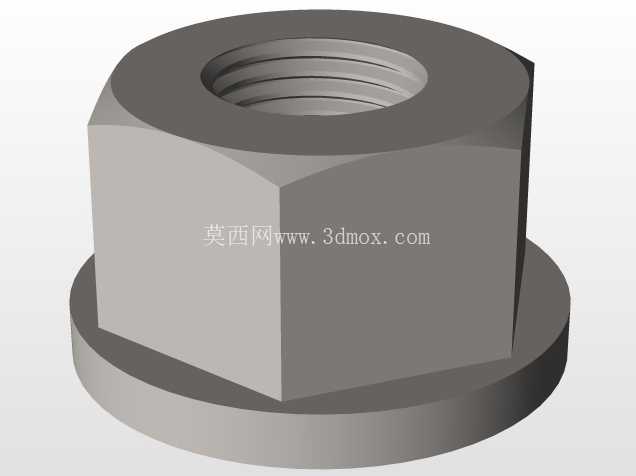

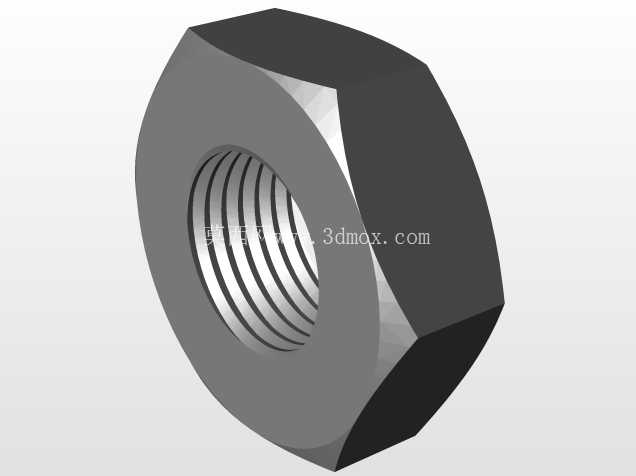

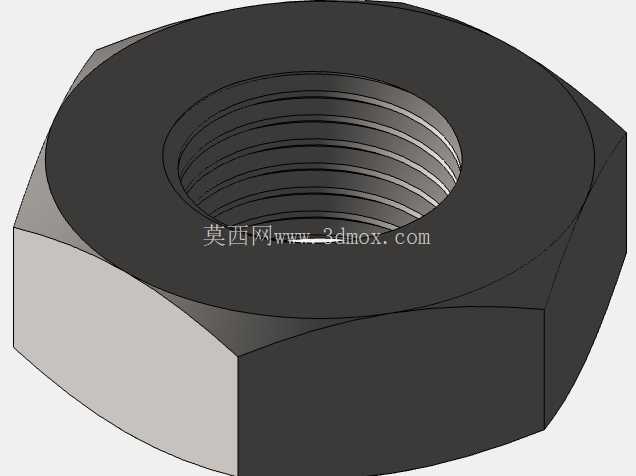

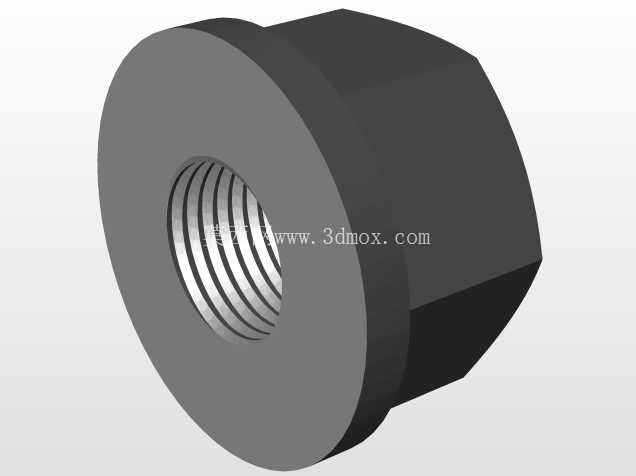

　　紧固螺栓的位置分布在轴承腔体的两侧，距离腔体中心有足够的距离，拧紧螺栓时的压紧力能够均匀作用在轴衬的整个端面上，不会出现轴衬偏斜导致的抱轴问题。同时轴承座的外部轮廓做了圆角过渡处理，避免应力集中，在承受轴系的径向载荷时，应力能够均匀分布到底板和腔体的连接位置，提升整体的结构强度，即使在冲击载荷较大的工况下，也不会出现底座断裂的问题。在实际选型应用时，需要重点核对安装底板的孔位尺寸、中心高尺寸以及轴衬内孔直径，确保与所支撑的轴径、安装机架的孔位匹配，同时要根据轴系的径向载荷、运转转速核算轴承座的承载能力，避免过载使用。安装过程中要保证底座安装面的平面度，避免底板紧固后出现变形，导致轴衬内孔圆度超差，引发轴系运转卡滞。日常维护时只需要定期拆开上盖检查轴衬的磨损情况，当磨损量超过允许值时，更换两半轴衬即可快速恢复设备运行，不需要重新调整整个轴系的位置，大幅缩短了停机维护的时间。
