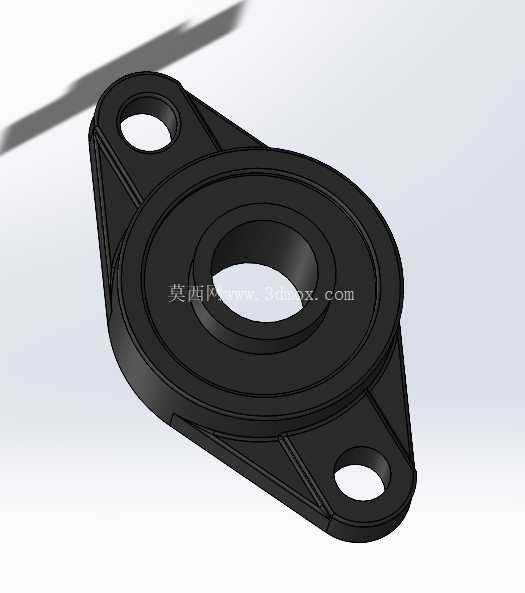

UCFL206菱形带座外球面轴承结构

在轻工输送线、食品加工设备、小型农用机械的传动布局中，带座外球面轴承的出镜率一直居高不下，这类部件不需要复杂的安装座加工，就能快速完成转轴的径向支撑，同时补偿一定的安装同轴度误差，对现场装配的容错度远高于传统深沟球轴承加独立轴承座的组合方案。UCFL206作为菱形座系列里的常用规格，核心适配内径30mm的转轴，日常选型时经常用在皮带机从动辊、小型风机主轴、包装线导辊的支撑点位，两个安装耳呈菱形分布的结构，相比立式方形座更节省安装面的横向空间，遇到机架型材宽度有限的场景，这种菱形法兰的固定形式能直接贴装在型材立面或者薄钢板机架上，不需要额外加宽安装位。

从结构功能来看，这个带座轴承的核心是把外球面球轴承的调心特性和铸造轴承座的刚性支撑整合到一起，轴承外圈的球面和座体内腔的球面配合，当转轴出现轻微的挠曲变形、或者安装孔位存在小角度偏差时，轴承可以自动调整轴线角度，不会出现卡滞、早期磨损的问题。座体本身采用铸铁材质铸造，两个安装耳上预留了光孔，安装时直接穿螺栓固定即可，不需要在座体上加工螺纹，现场拆装更换的效率很高，日常维护时只需要定期通过轴承上的注油嘴补充润滑脂，就能满足长期运转的需求。

做三维建模的时候，首先要卡准核心的安装边界尺寸：轴承内孔直径为30mm，适配的轴径公差一般取k6或者m6，保证内圈和轴的过盈配合不会出现跑内圈的问题；两个安装孔的中心距是核心安装参数，建模时需要严格按照通用规格的尺寸设定，保证和市面上的同型号成品安装尺寸互换；座体的总厚度、轴承外圈突出座体的高度，也需要匹配实际安装的空间间隙，避免出现转轴转动时和周边结构干涉的问题。建模过程中要注意区分座体和轴承的配合面，球面配合的区域要保证曲率一致，不能出现干涉或者间隙过大的问题，安装耳的位置要做加强筋过渡，和实际铸件的结构一致，还原真实零件的强度分布，避免建模出来的结构和实际加工出来的铸件强度特性不符。

实际选型应用的时候，要注意这类菱形座的承载特性，它主要承受径向载荷，也能承受一定程度的轴向载荷，但不适合用在轴向载荷过大、或者冲击载荷很强的工况下，比如重型破碎机、大载荷冲压设备的主轴支撑就不适合选用这类轻型带座轴承。在安装布局时，两个安装螺栓的预紧力要均匀，避免座体因为单侧受力过大出现开裂，尤其是薄钢板机架上安装时，最好在安装面背面加装平垫片，分散螺栓的压紧力，防止钢板局部变形导致轴承座倾斜。另外要注意，这种带座轴承的密封结构自带密封圈，能阻挡一般的粉尘、溅水进入轴承内部，适合有一定粉尘、湿度的生产环境，但如果是长期浸泡在液体里、或者有大量腐蚀性介质的场景，还需要额外加装密封防护结构，不能直接裸装使用。

建模时还原的细节还包括轴承内圈的顶丝结构，实际使用中就是通过两个内六角顶丝把轴承内圈锁紧在转轴上，不需要额外的轴肩或者锁紧螺母，这也是这类轴承安装便捷的核心原因，顶丝的位置、内六角孔的尺寸都要准确还原，方便后续做装配模拟、拆装动画的时候能准确对应工具操作的空间。座体的铸造圆角、拔模斜度也要按照铸件的常规工艺参数设置，不能做成直角结构，不然和实际的铸造工艺不符，后续如果要做工程图输出或者加工模拟，也能符合实际的生产工艺要求。
