越野车辆人字花纹橡胶轮胎结构设计

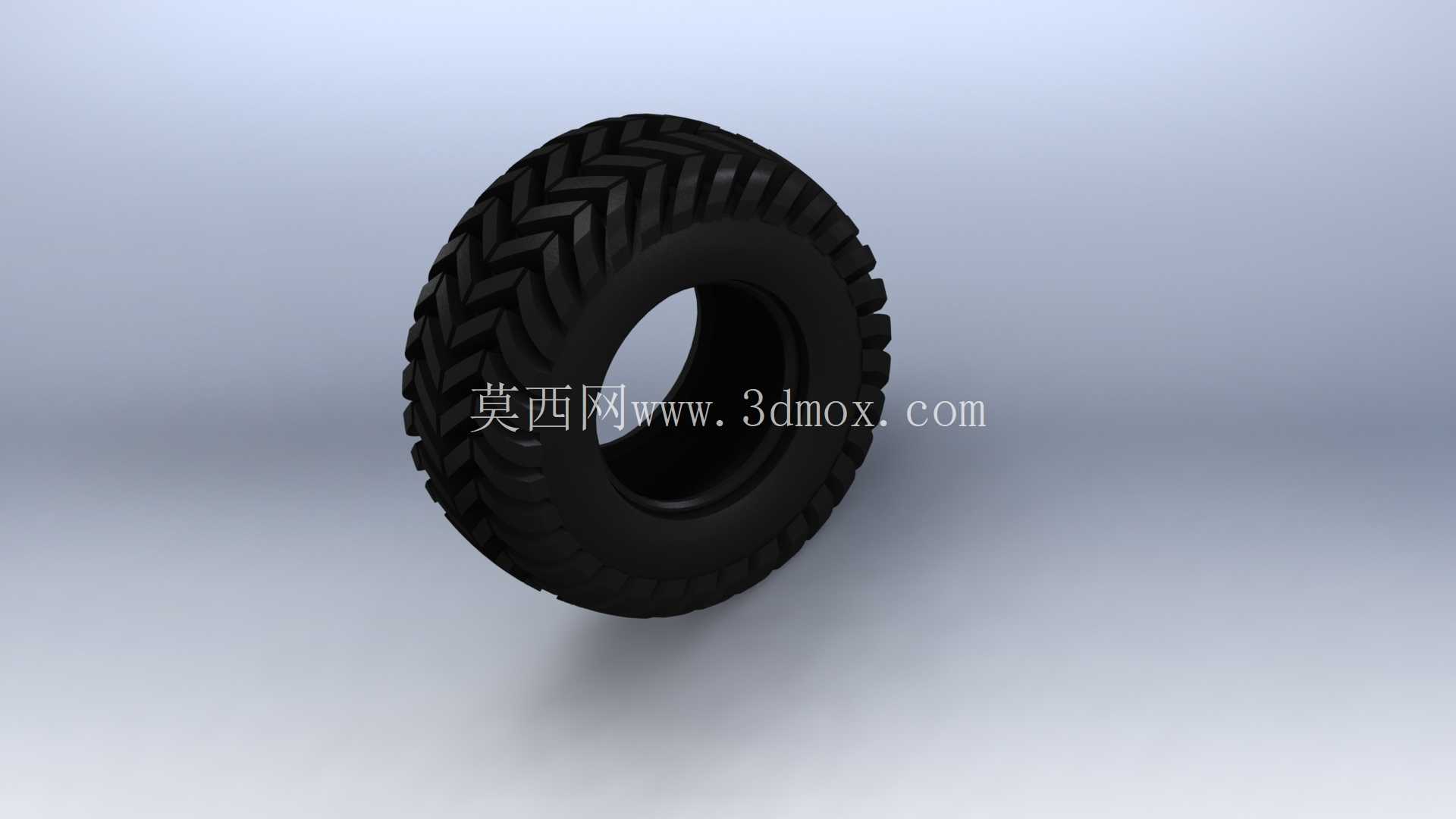

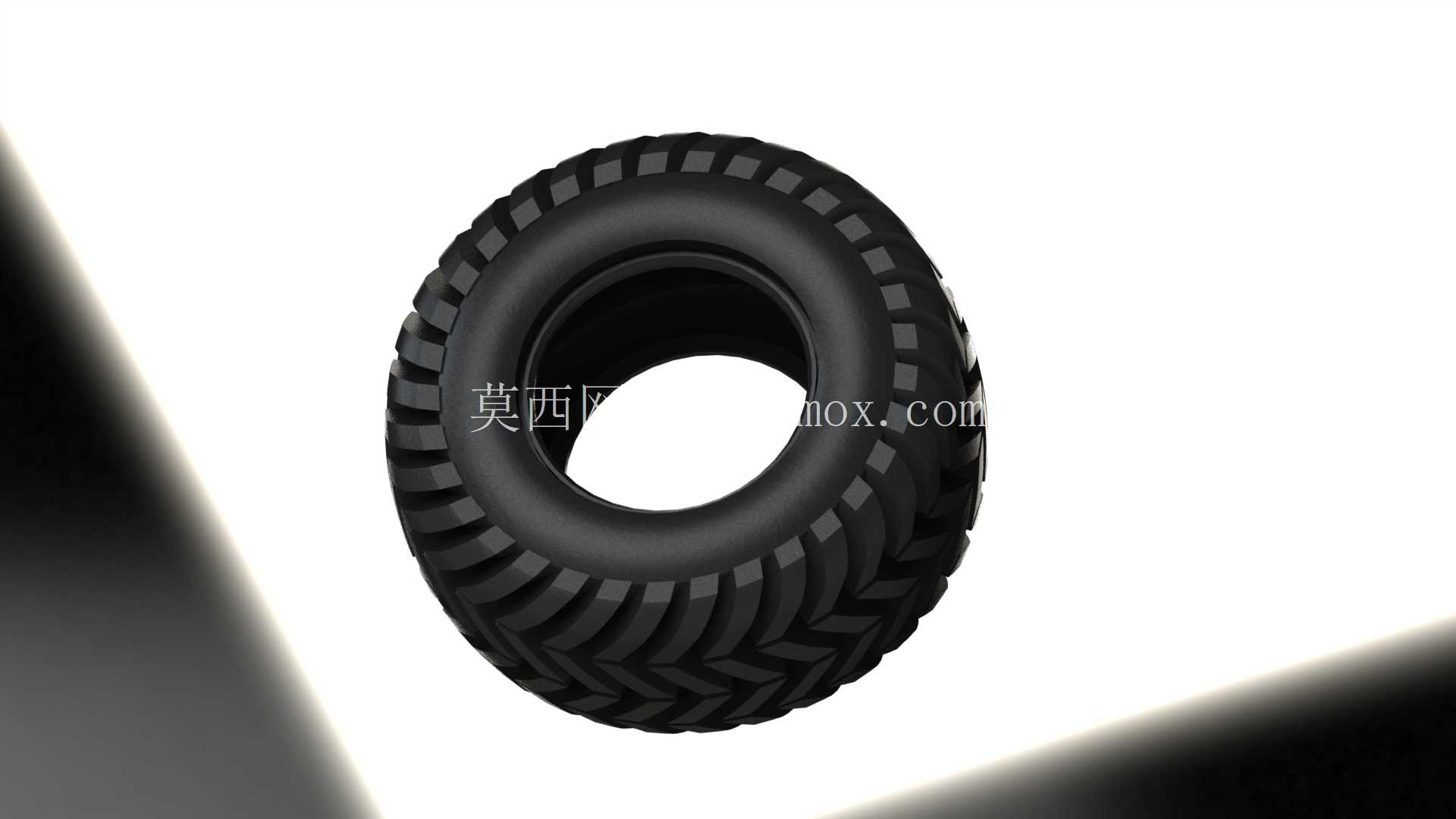

　　这款轮胎的建模过程没有采用复杂的曲面堆砌，而是先通过旋转特征构建轮胎的基础胎体轮廓，确定胎侧弧度、胎圈安装位的基准尺寸，再通过拉伸切除的方式做出单个人字花纹块，之后沿胎面圆周方向阵列完成整体花纹布局，整个建模逻辑贴合实际轮胎的生产成型思路，没有多余的冗余特征，方便后续根据不同车型的安装需求调整胎宽、胎面直径以及花纹深度参数。从实际应用场景来看，这类人字花纹轮胎主要适配非铺装路面行驶的作业车辆、越野车型，胎面的交错人字纹路在泥泞、松软土路、砂石路面行驶时，能通过花纹块的边缘切入路面介质，打破接触面的水膜或者浮土层，避免轮胎打滑空转，相比普通公路顺纹轮胎，在低附着路面的抓地性能提升明显，同时花纹块之间的较大沟槽可以快速排出嵌入胎面的泥土、碎石，减少花纹沟被异物填满导致的抓地力丧失问题。

　　在结构设计层面，胎圈位置的加厚结构是为了匹配轮辋的安装止口，安装时胎圈与轮辋的贴合面需要保证足够的压紧量，避免车辆行驶过程中出现轮胎脱圈、漏气的问题，胎侧的弧形过渡一方面可以缓冲路面传来的冲击载荷，降低颠簸路面对轮毂、悬挂系统的冲击力，另一方面也能避免胎侧应力集中导致的橡胶开裂问题。从安装边界来看，这款轮胎的内圈直径需要与对应规格的轮辋直径完全匹配，胎面宽度不能超过车辆轮拱的内部净空间，转向过程中要预留足够的摆动间隙，避免胎侧与轮拱内衬、悬挂拉杆发生运动干涉；胎面的花纹块高度设计兼顾了抓地性能与行驶噪音控制，花纹块过高会导致铺装路面行驶时胎面形变量过大，增加滚动阻力同时加快花纹块的异常磨损，花纹块过浅则无法满足非铺装路面的抓地需求。

　　在功能特性上，整个胎体的橡胶结构设计需要兼顾耐磨性与抗撕裂性，胎面位置的花纹块根部做了圆角过渡处理，避免车辆重载或者急转弯时花纹块根部应力集中出现掉块问题，胎侧的厚度设计比胎面稍薄，用来提升轮胎的侧向缓冲能力，在经过路面凸起障碍物时，胎侧可以产生适度的形变吸收冲击能量，减少硬冲击对轮胎内部帘线层的损伤。这类轮胎在实际选型匹配时，除了安装尺寸的匹配，还需要根据车辆的满载载荷确定轮胎的额定承载能力，根据车辆的最高行驶速度确定轮胎的速度级别，避免小规格轮胎用在重载高速场景下出现爆胎风险；建模过程中保留了胎面花纹的完整细节，也预留了胎体参数的调整接口，可以直接通过修改旋转特征的截面草图调整轮胎的扁平比、胎圈直径，通过修改阵列参数调整花纹块的数量与排布角度，适配不同车型的改装或者原厂设计需求，不需要重新从零开始构建模型，能大幅缩短结构设计阶段的建模周期。

　　在实际工程验证环节，这类轮胎的三维模型可以直接导入装配体中完成整车的运动干涉检查，模拟轮胎在最大转向角、最大悬架压缩行程下的空间占用情况，提前排查安装间隙不足的问题，也可以将模型导入仿真软件中，模拟不同胎压、不同载荷下胎面的接地压力分布，优化花纹块的形状与排布，让胎面接地压力更均匀，延长轮胎的实际使用寿命，减少偏磨问题的出现。
