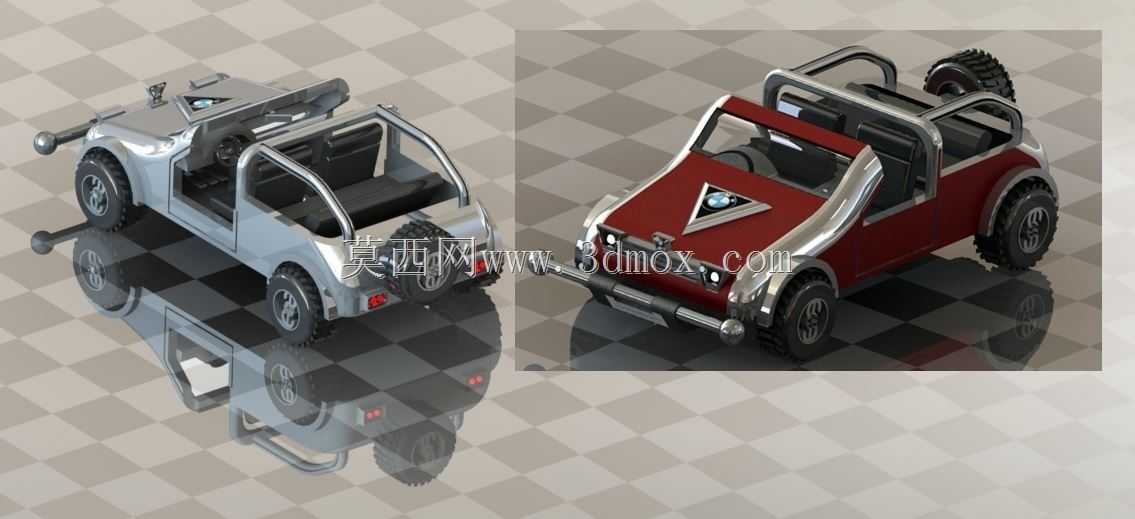

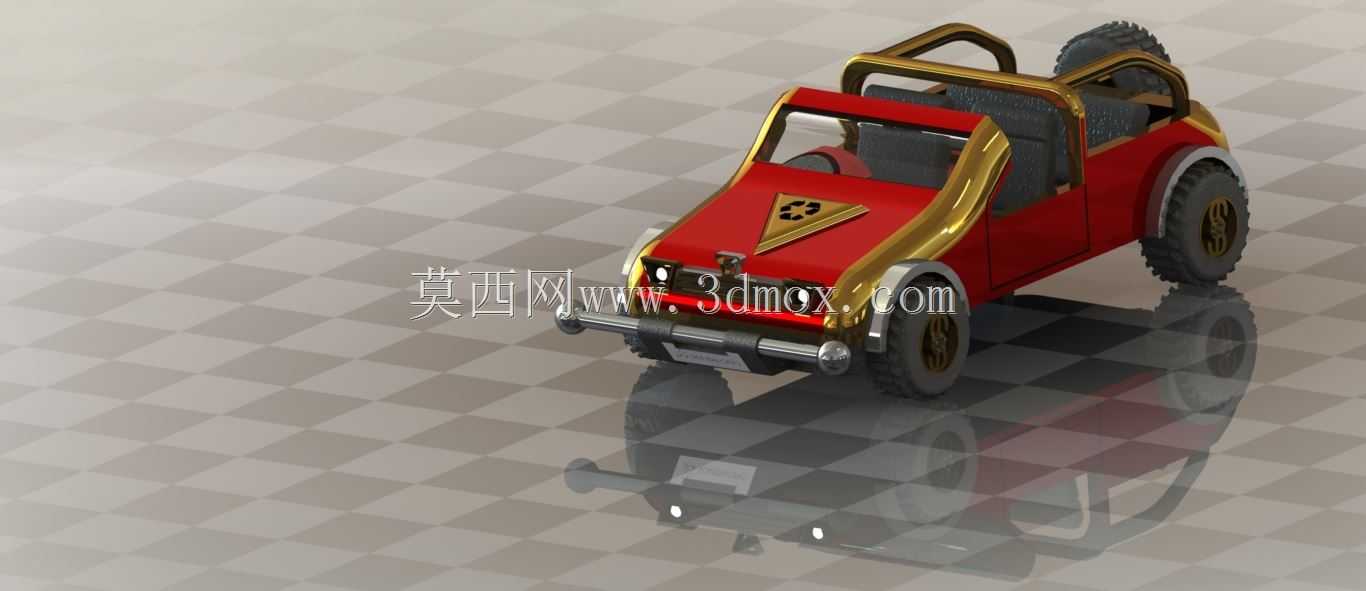

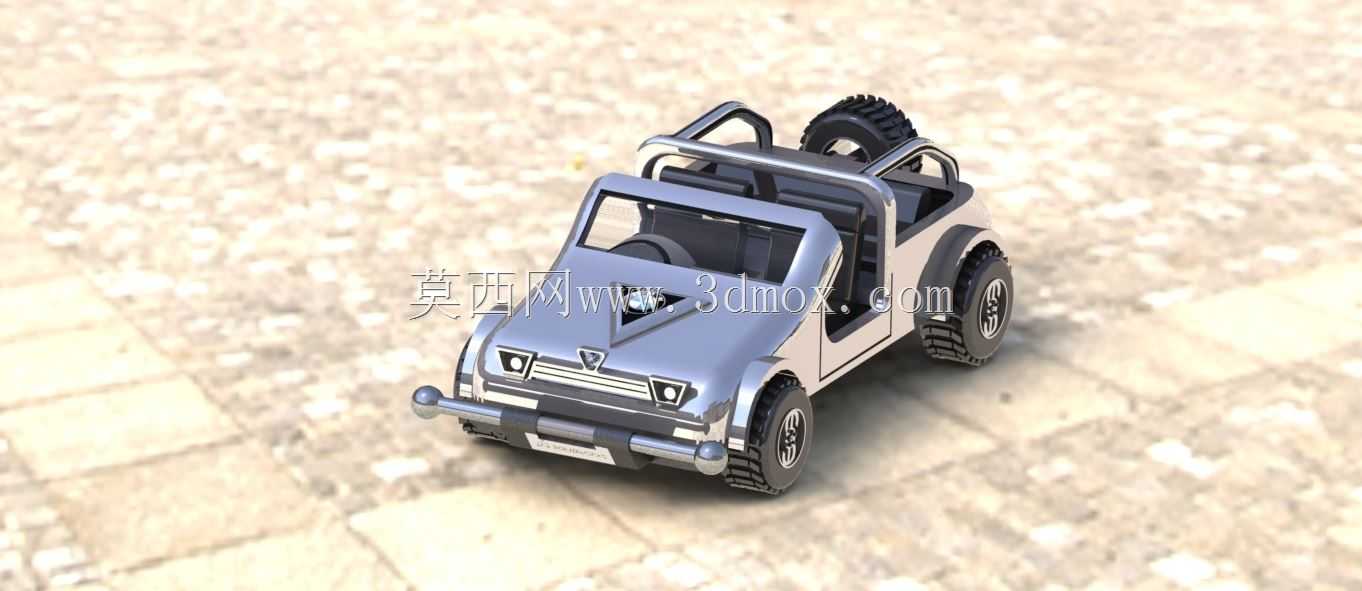

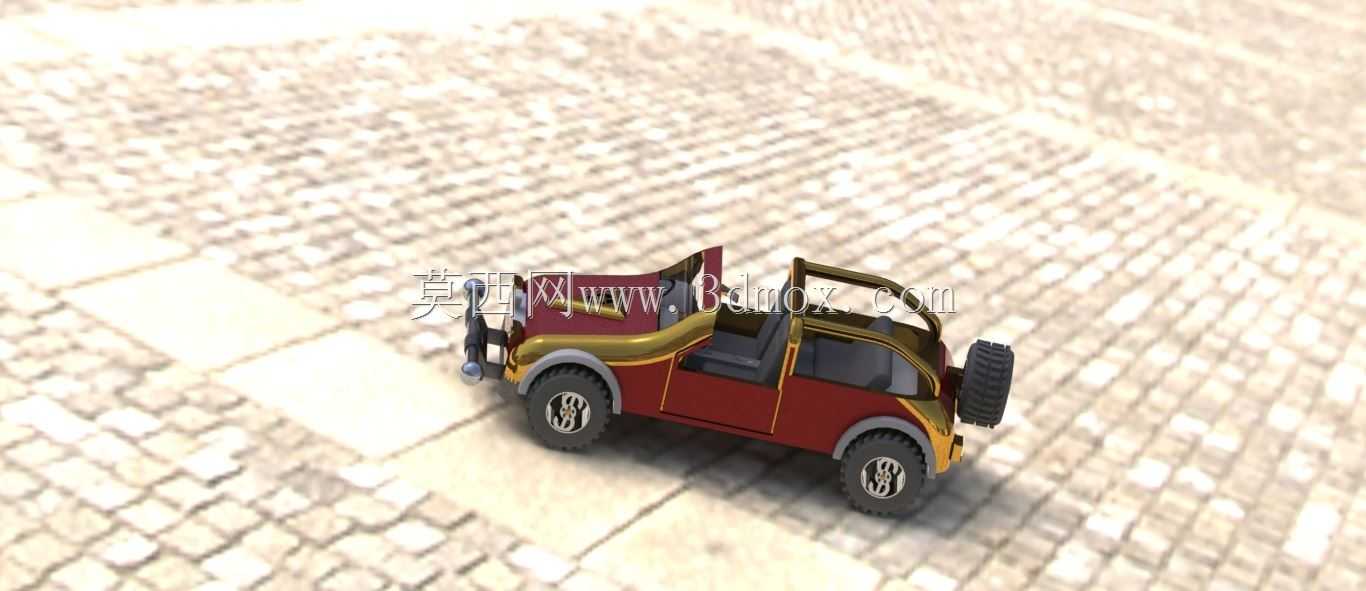

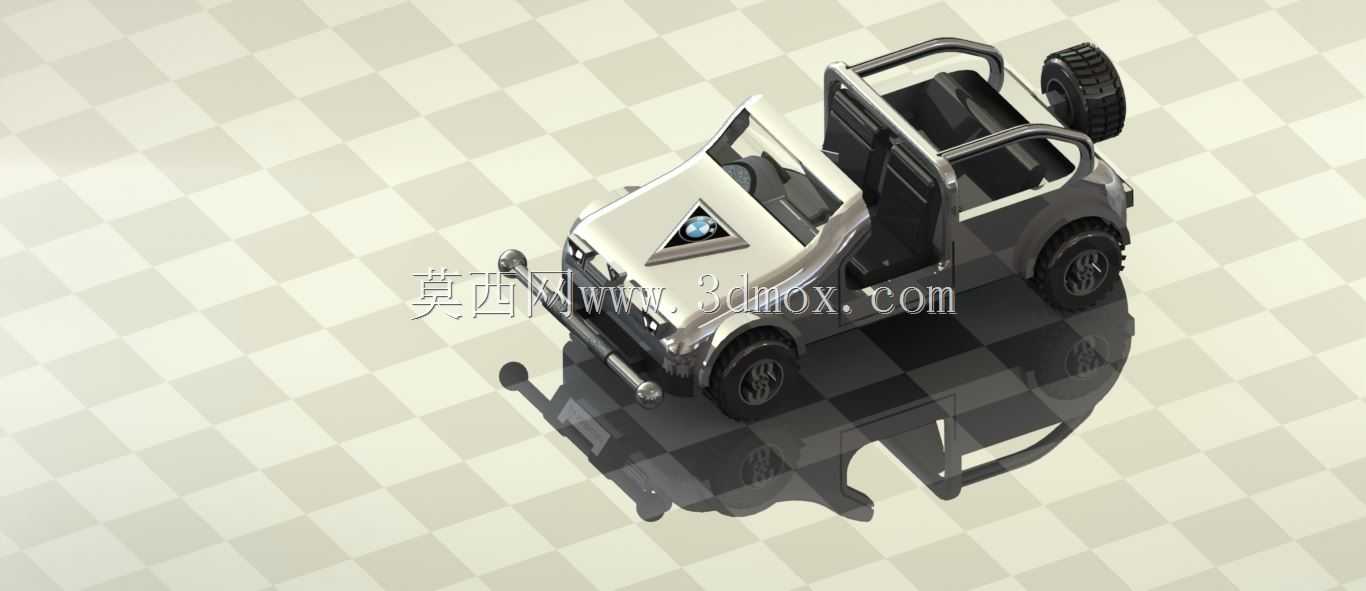

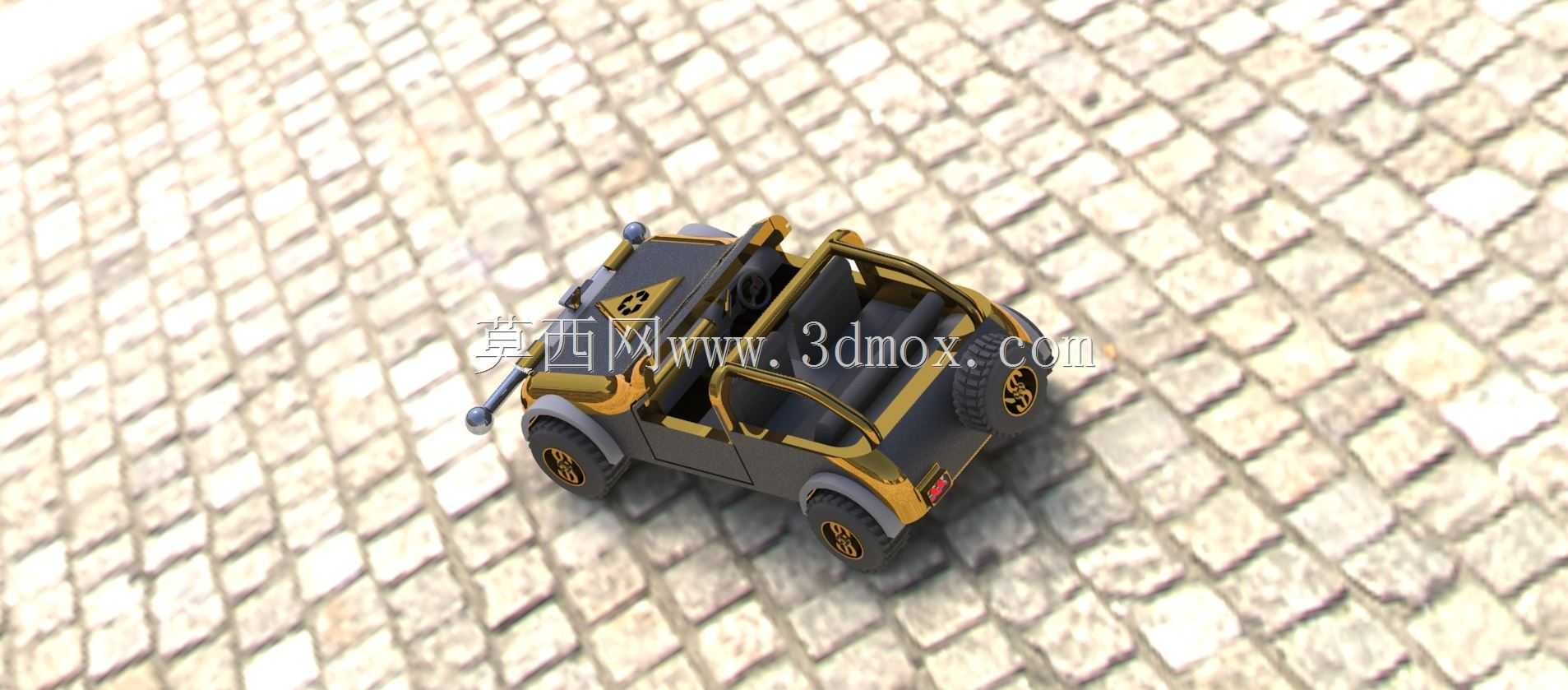

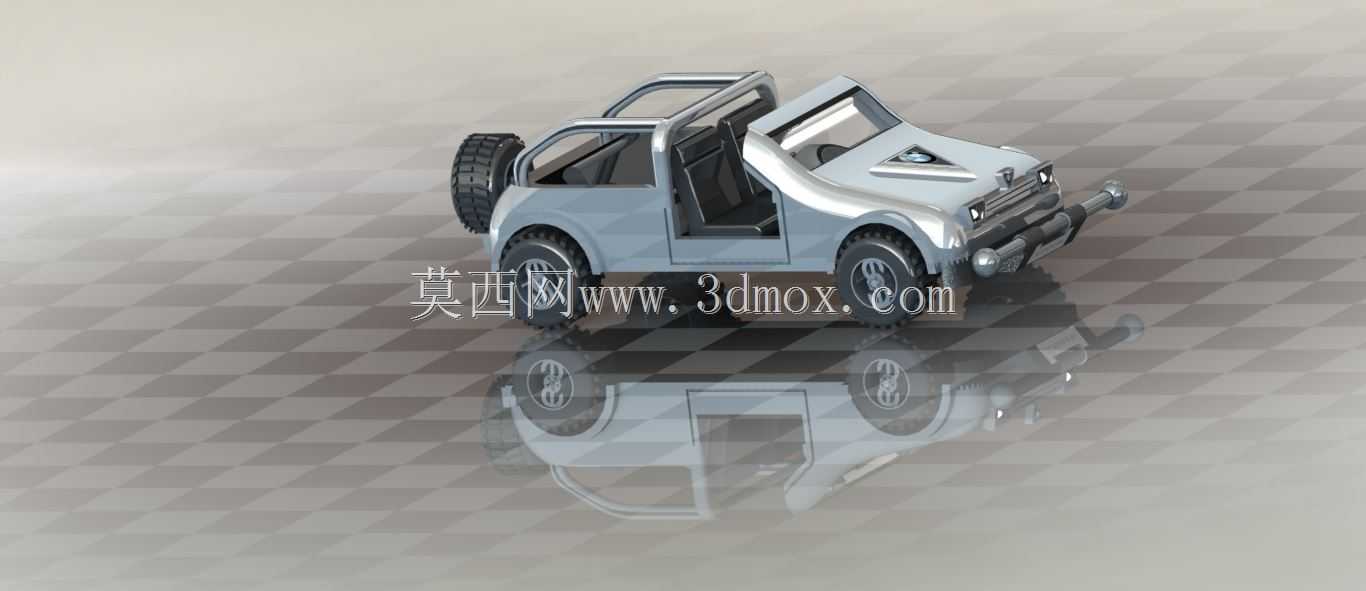

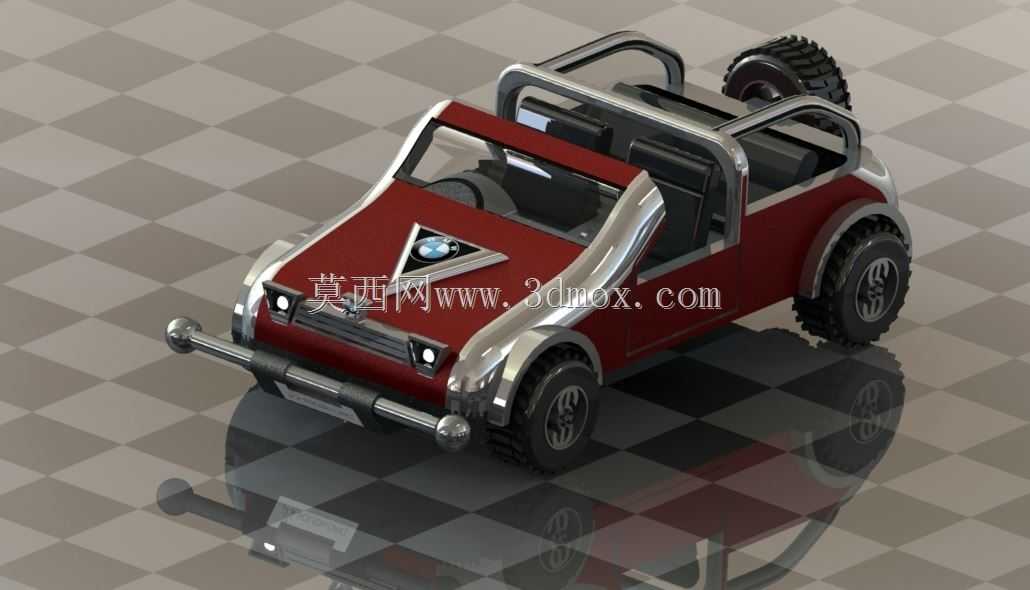

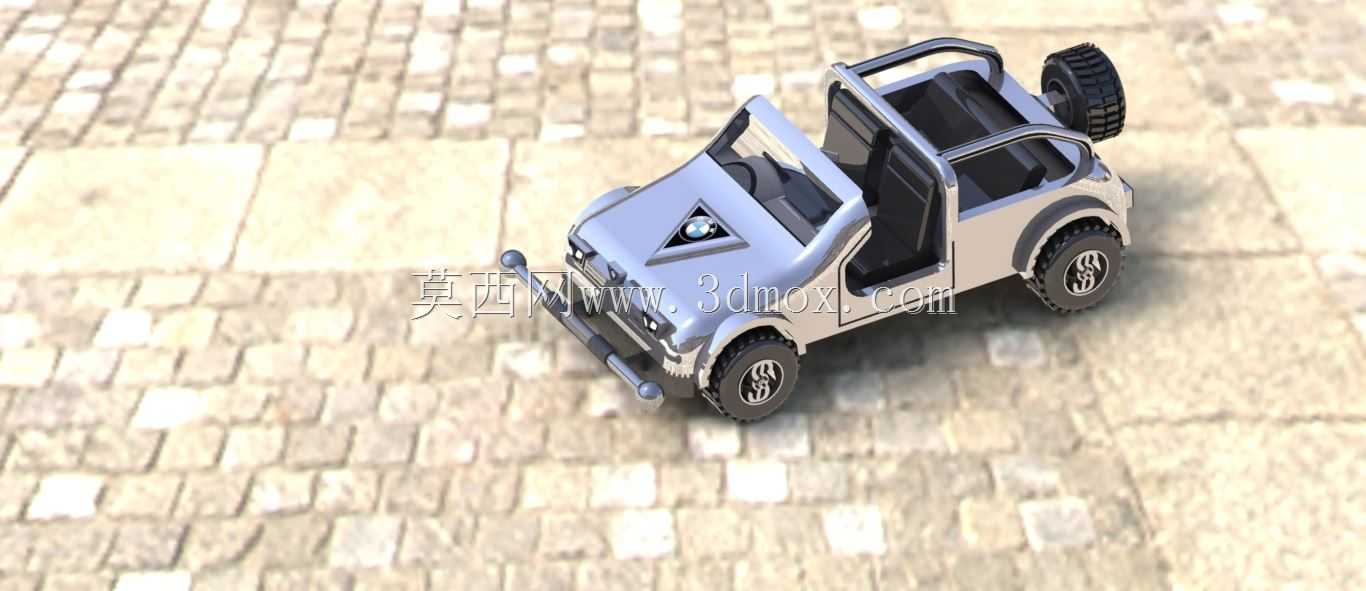

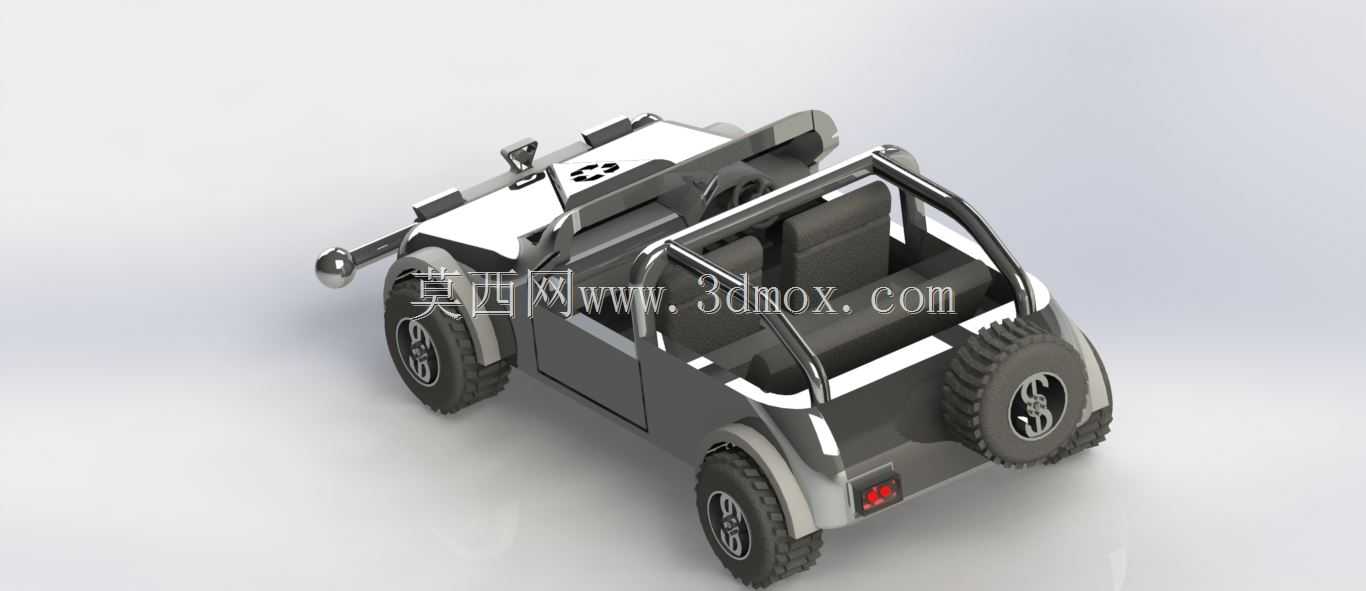

开放式越野吉普车结构造型设计

这款敞篷越野小车的造型设计，最初的定位是面向休闲场景的小型代步越野载具，适配非铺装路面的短途通行、户外休闲驾乘需求，区别于全尺寸硬派越野的重载属性，更偏向轻量化、趣味化的使用场景，比如景区接驳、户外营地通勤、个人休闲越野体验这类对通过性有要求但载重需求不高的场景。从结构设计逻辑来看，整车采用非承载式的简化车架布局，外露的防滚架结构既是敞篷状态下的乘员安全防护构件，也承担了部分车身受力传递的作用，车架主体的梁结构采用矩形截面的简化设计，在建模阶段通过等截面拉伸配合局部加强筋的布置，平衡结构刚度与建模效率，适合入门级结构设计练习时掌握车身受力路径的梳理方法。

外形尺寸方面，整车轴距控制在1.8米级，整车长度不超过2.8米，宽度控制在1.4米以内，属于小型全地形车的尺寸边界，转弯半径可以控制在4米以内，适配狭窄林间道、营地内部道路的通行需求；离地间隙设定为220毫米，接近角与离去角分别做到42度和38度，能够应对35度以内的坡道攀爬，以及常规的碎石路、浅坑洼路面通行，轮拱位置预留了足够的跳动空间，适配长行程减震器的安装边界，减震器安装位采用上支臂与车架直接连接的结构，减少中间转接构件，降低装配复杂度。

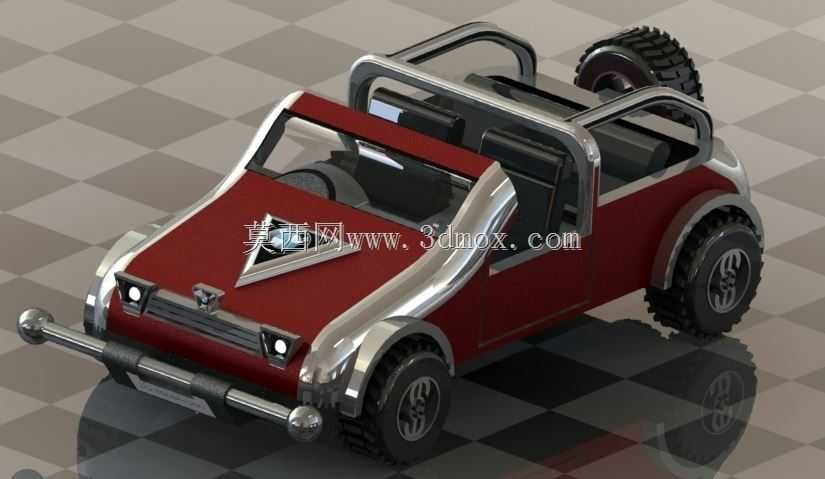

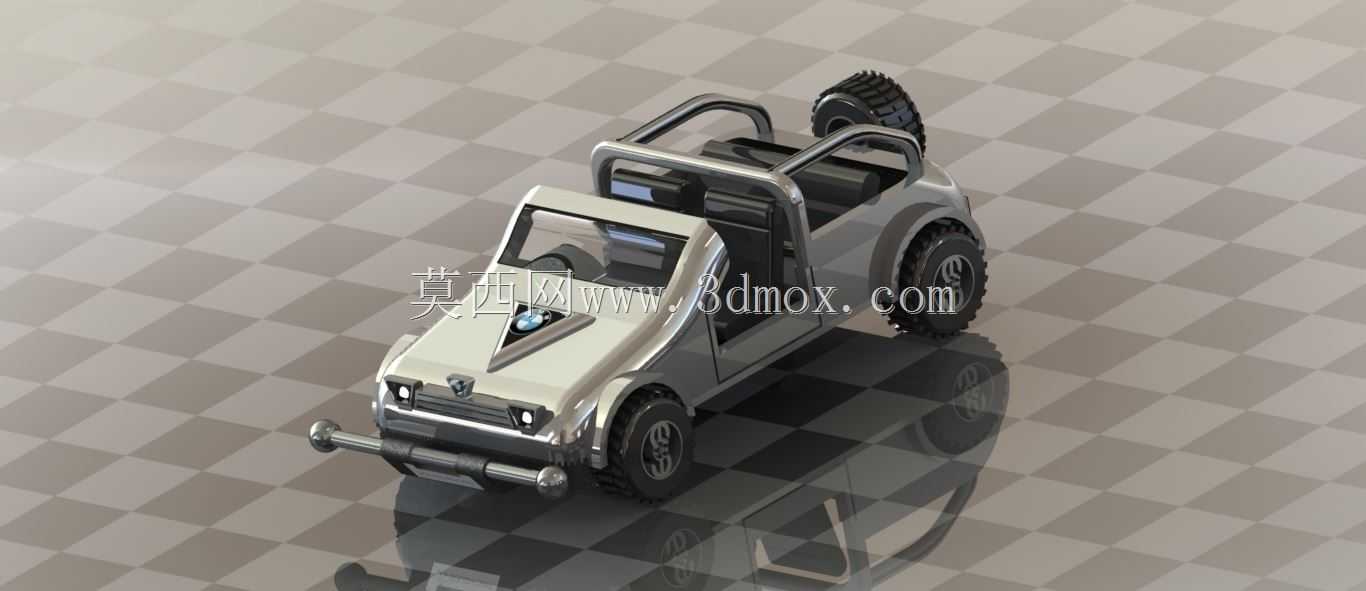

车身覆盖件采用分块式设计，前舱、侧围、后尾段的覆盖件各自独立，通过螺栓点位与车架连接，既方便后期维护更换，也在建模阶段可以通过独立子装配体的方式拆分设计，降低单个零件的建模复杂度；前脸的防撞杠采用圆管弯折成型，与车架前纵梁直接焊接固定，预留了外接绞盘的安装孔位，孔位按照通用小型绞盘的安装间距设定，兼容市面常见的1500磅到3000磅规格的小型电动绞盘安装。车轮部分采用大颗粒越野花纹轮胎，轮毂采用多辐条简化造型，轮边的传动结构采用外露的等速万向节简化建模，在设计练习中可以通过这个结构掌握万向节传动的角度边界设定，这款车的最大转向角度设定为内轮38度、外轮32度，符合阿克曼转向几何的基本要求，避免转向过程中轮胎出现过度侧滑。

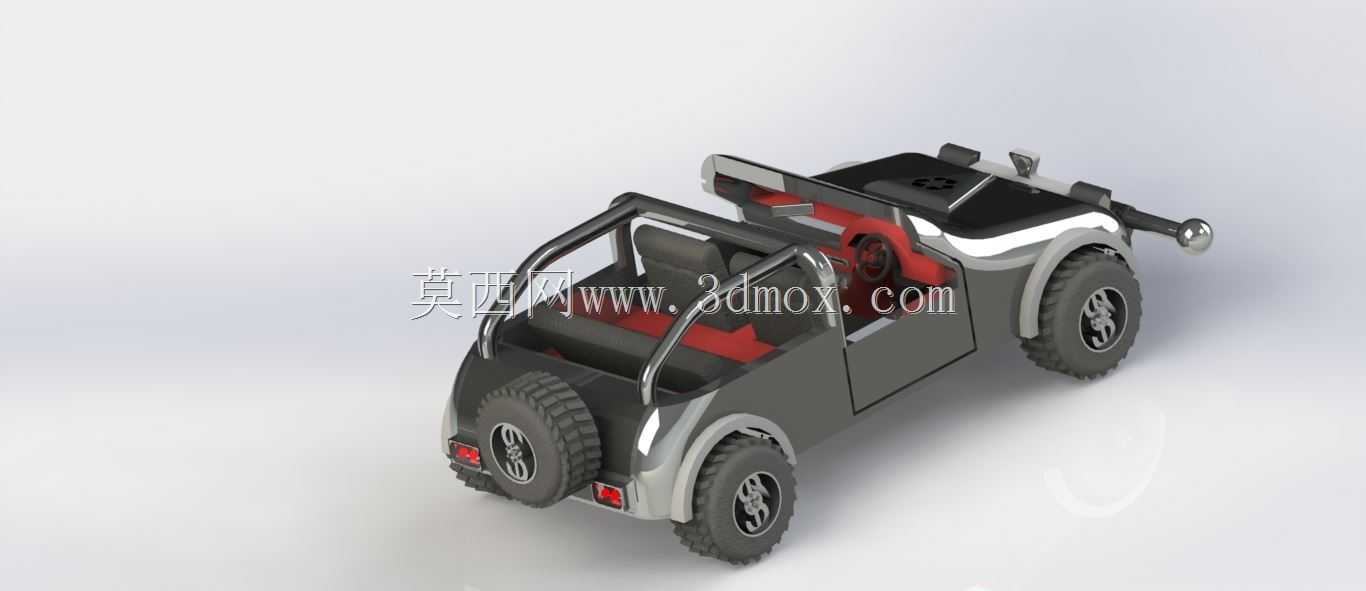

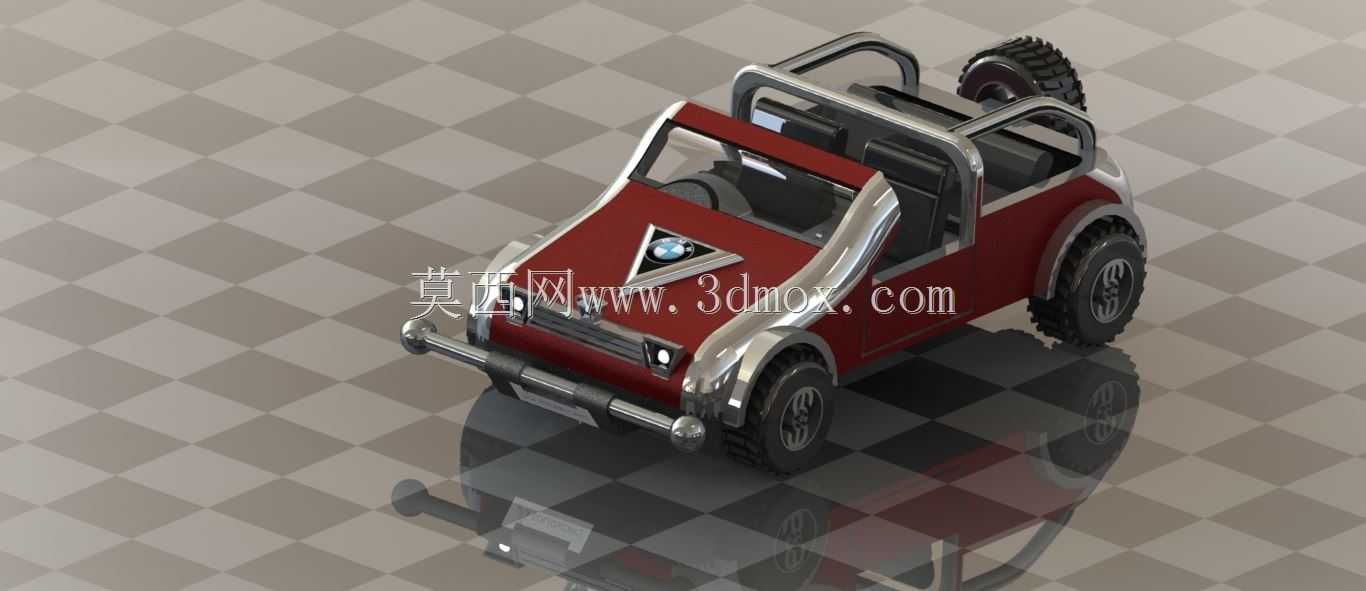

敞篷结构的设计没有设置可折叠软顶的安装位，完全采用开放式座舱，座舱内部布置两个独立座椅，座椅安装位在车架底板上预留了通用的滑轨安装孔距，兼容常规的改装车用座椅安装，仪表台采用简化的平板式结构，预留了常规仪表、控制开关的安装开孔位置，转向柱的安装角度设定为28度，符合常规驾乘的人体工学角度，踏板组的布置间距按照成年人脚部尺寸设定，油门、刹车踏板的间距控制在80毫米，避免操作时出现误碰。

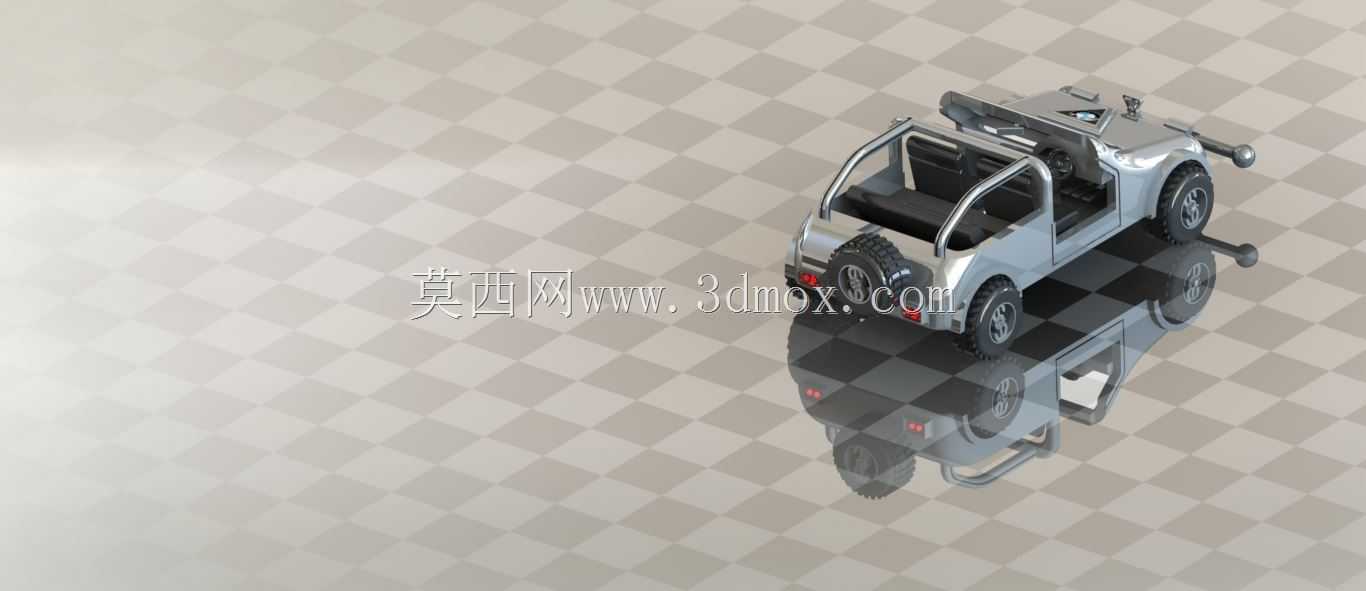

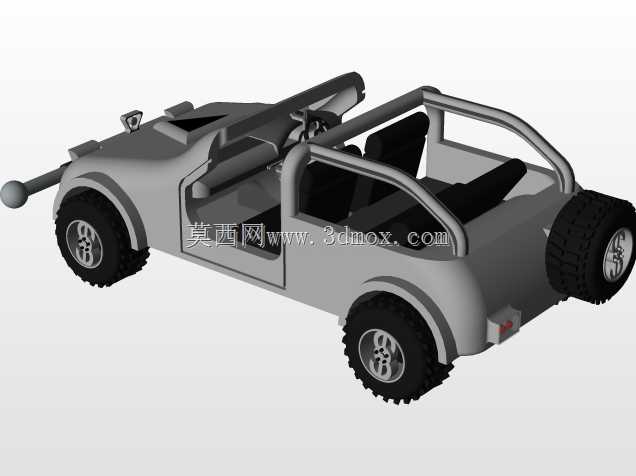

从建模思路的角度来说，这款模型采用自顶向下的设计逻辑，先搭建整车的骨架草图，确定轴距、轮距、离地间隙、各安装硬点的坐标位置，再基于骨架拆分各个子装配体，车架部分优先完成梁结构的搭建，确定所有受力连接点的位置后，再设计覆盖件、行走机构、座舱构件，所有零件的配合间隙控制在2毫米到3毫米之间，覆盖件与车架之间预留5毫米的安装调整间隙，避免装配时出现干涉；轮眉位置的圆弧造型与轮胎跳动的最大轮廓保持15毫米的安全间隙，即使在减震器最大压缩行程下，轮胎也不会与轮眉发生剐蹭。车尾部分预留了小型储物箱的安装空间，后防撞杠与车架后纵梁连接，同时预留了拖车钩的安装位，能够牵引不超过整车自重1.5倍的小型拖挂设备，适配户外露营时拖挂小型露营装备的需求。整车的重心高度控制在离地550毫米的位置，在30度侧倾的状态下依然能够保持稳定，避免越野工况下出现侧翻风险，前后轴荷分配设定为48:52，接近理想的轴荷比例，兼顾爬坡时的抓地力与转向时的操控稳定性。
