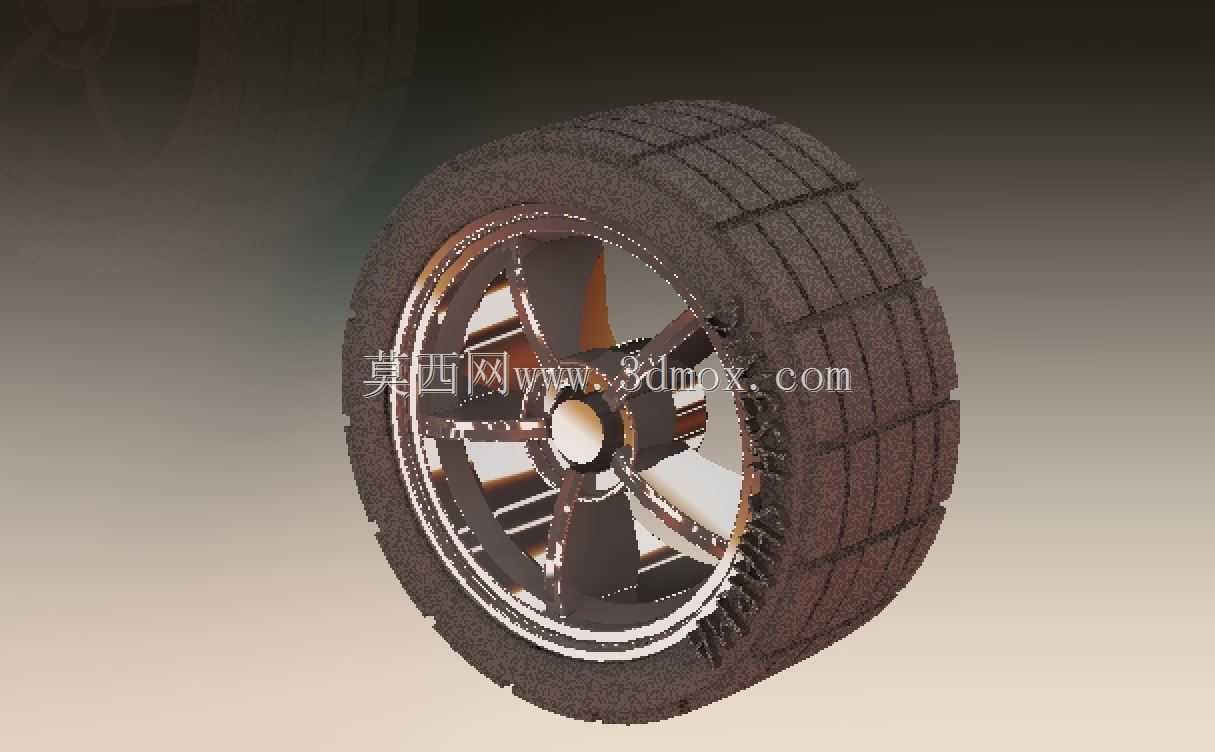

乘用车铝合金轮辋与橡胶轮胎组合结构

在整车行走系统的开发流程里，轮辋与轮胎的匹配设计是直接关联行驶安全性、操控稳定性与乘坐舒适性的核心环节，这套组合结构的设计逻辑始终围绕整车的载荷边界、安装接口与使用场景展开。先从安装匹配维度来看，轮辋的中心孔直径、螺栓孔分布圆直径、孔位数量以及偏距参数，完全对应乘用车转向节轮毂轴的安装接口，中心孔与轴头采用过渡配合定位，螺栓孔穿过轮毂螺栓后通过锥面螺母锁紧，保证轮辋与轴头的同轴度，避免高速行驶时出现径向跳动引发的方向盘抖动问题。轮辋的轮缘位置设计有标准的凸缘结构，用来卡合轮胎的胎圈部位，轮辋的标定直径、轮缘宽度完全匹配对应规格的无内胎子午线轮胎，胎圈与轮辋贴合面的粗糙度控制在合理区间，既保证充气后的密封性能，又避免长期使用后胎圈出现异常磨损。

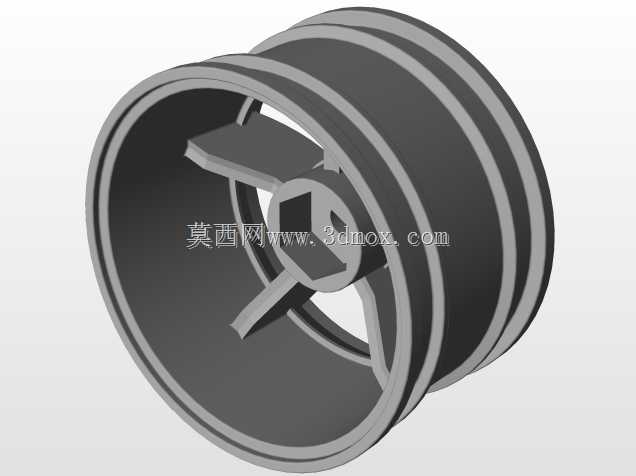

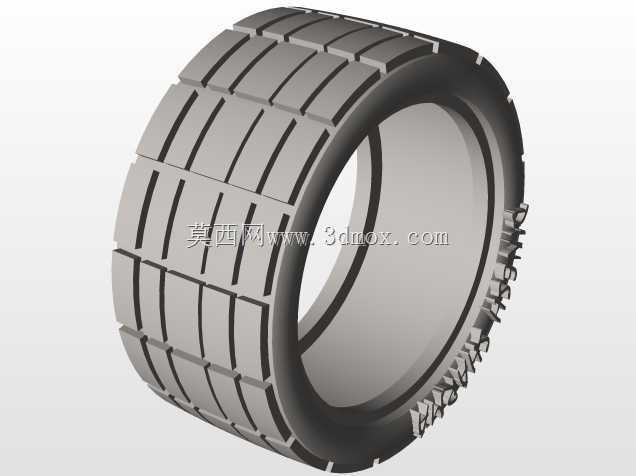

从结构功能层面拆解，轮辋采用多辐条式铝合金结构，辐条的截面经过变厚度设计，靠近轮心安装盘的位置厚度更大，用来传递整车的垂向载荷、加速与制动时的扭矩，以及转向时的横向载荷，辐条之间的镂空区域一方面为制动盘、制动卡钳预留足够的安装与散热空间，避免制动高温传递到轮胎引发橡胶老化加速，另一方面也能降低轮辋自身的转动惯量，提升整车的加速响应与制动性能。轮辋的安装盘位置设计有均匀分布的减重凹坑，在保证结构强度满足垂向冲击、侧向过载要求的前提下，尽可能降低非簧载质量，优化悬架系统的振动响应特性。轮胎部分采用带束层结构的子午线胎体设计，胎面设置有连续的周向排水沟槽与横向切槽，在干燥路面行驶时，胎面的块状花纹可以提供足够的抓地力，传递驱动与制动力矩；在湿滑路面行驶时，沟槽可以快速排走胎面与路面之间的积水，避免出现水滑现象，提升雨天行驶的安全性。胎侧部分采用耐屈挠的橡胶配方，在车辆经过颠簸路面、胎侧发生反复变形时，可以缓冲路面传递的冲击，同时避免反复屈挠引发的胎侧开裂问题。

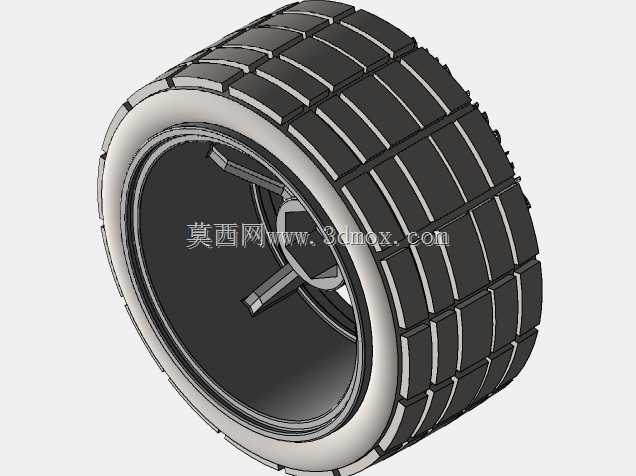

在实际的整车匹配应用中，这套轮辋轮胎组合需要适配不同的悬架调校风格，轮辋的偏距参数直接决定了轮距的大小与轮胎的磨耗特性，偏距设计过大会导致轮胎内侧与悬架摆臂、减震器发生运动干涉，偏距过小则会让轮胎突出翼子板之外，同时增大轮毂轴承的受力弯矩，降低轴承的使用寿命。设计过程中需要校核轮胎在最大转向角、悬架最大压缩与最大拉伸行程下的运动包络，保证轮胎与翼子板内衬、悬架部件、轮罩护板之间保留足够的安全间隙，避免极限工况下出现运动干涉。轮胎的额定载荷、速度级别需要与整车的最大总质量、最高设计车速相匹配，轮辋的强度需要通过径向冲击、弯曲疲劳等台架试验验证，保证在过坑洼路面、紧急制动、高速过弯等极限工况下不会出现结构失效。对于日常使用场景而言，轮辋的表面处理采用耐候性涂层，可以抵御路面砂石冲击、融雪剂腐蚀，长期使用不会出现涂层脱落、基体腐蚀的问题；轮胎的花纹深度与橡胶配方兼顾了耐磨性能与抓地性能，在常规城市道路、高速公路行驶场景下可以保证足够的使用寿命，同时满足制动距离的法规要求。在建模逻辑上，这套结构完整还原了轮辋的辐条曲面、安装孔位、轮缘卡槽，以及轮胎的胎面花纹、胎侧轮廓、胎圈密封结构，可直接用于整车总装的装配干涉校核、行走系统的运动仿真分析，也能作为底盘零部件设计的参考基准，帮助设计人员快速完成轮边结构的匹配验证，缩短整车开发的周期。
