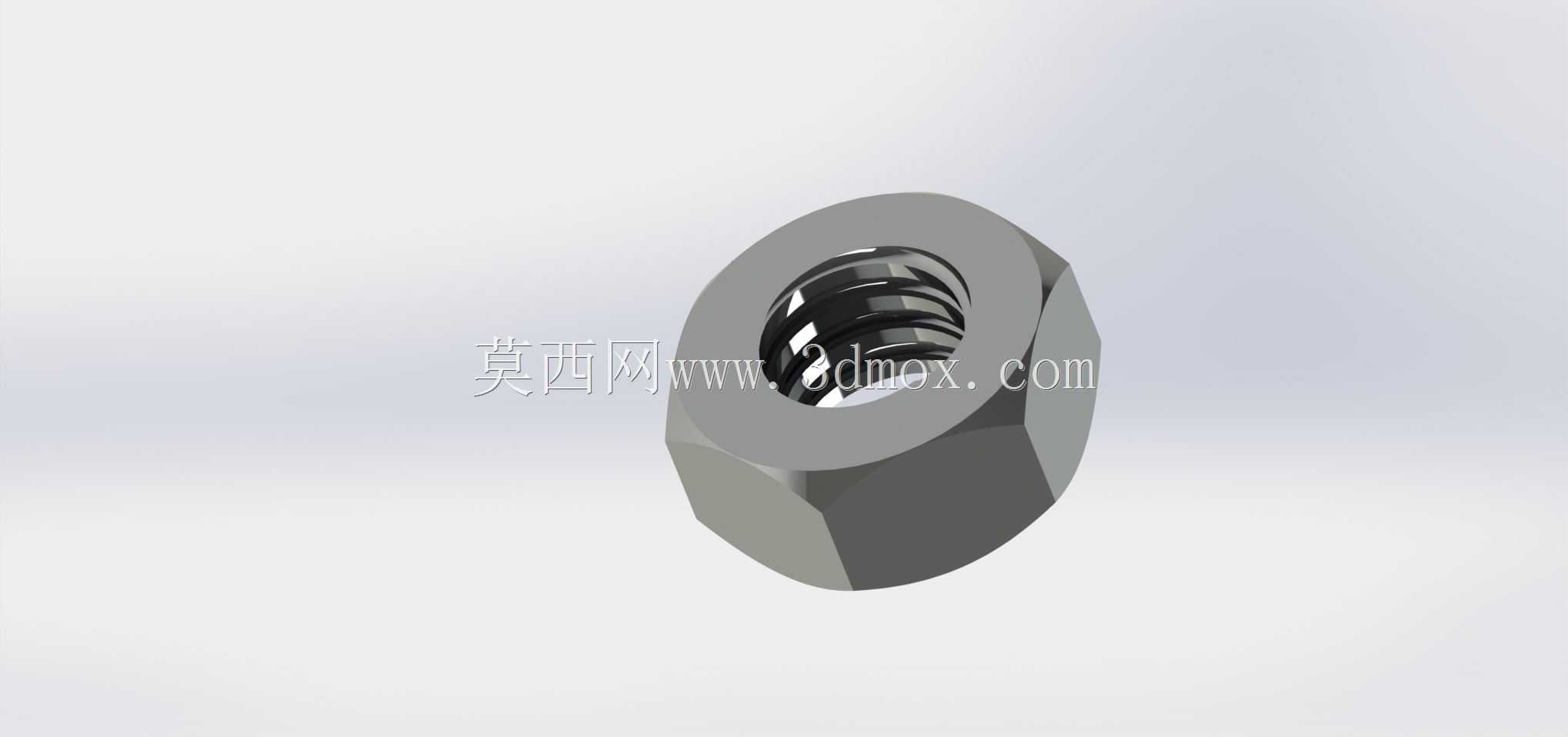

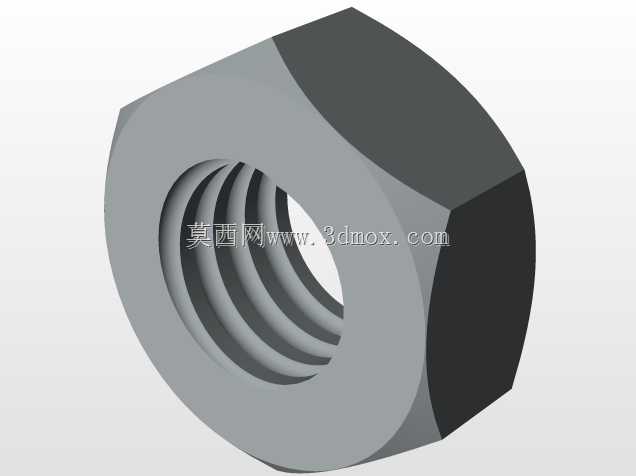

六角内螺纹紧固件标准件建模作品

项目分类:机械图纸 发布时间:2021-11-01 ID:355089
  • 六角内螺纹紧固件标准件建模作品
  • 六角内螺纹紧固件标准件建模作品

日常做设备结构设计时,六角螺母是最常接触的基础连接件,小到电子设备的内部紧固,大到重型工程机械的结构拼接,几乎所有需要螺栓配合的装配场景都能见到它的身影。做这个模型的时候,最先要考虑的是实际装配的适配性,不能只做外观的形似,要把实际使用中的干涉问题、受力特性都融入建模逻辑里。首先是外形部分,六角的对边尺寸、对角尺寸必须严格对应常用公制标准的公差范围,实际装配时不管是用开口扳手、套筒还是气动扳手,都需要足够的夹持面接触面积,如果六角棱边的倒角角度不对,或者对边尺寸做的偏差过大,现场装配时很容易出现扳手打滑、棱边崩损的问题,甚至会因为夹持受力不均导致螺母本体在预紧时开裂。很多新手建模的时候容易忽略螺母端面的倒角,这个结构并不是单纯为了外观好看,实际装配时,倒角可以引导螺栓顺利穿入内螺纹,避免螺纹起始端的错牙,同时在和被连接件表面贴合时,能抵消一部分被连接件表面的平面度误差,让压紧力分布更均匀,不会出现局部应力集中导致的连接松动。内螺纹部分是这个零件建模的核心,不能只做贴图示意的假螺纹,要通过扫描特征生成真实的螺旋牙型,牙型角、螺距、螺纹大径小径的尺寸都要和对应规格的外螺纹完全匹配,实际装配时螺纹的配合间隙直接影响连接的防松性能和承载能力,如果牙型做的有偏差,要么会出现拧入卡顿、螺纹咬死的问题,要么配合间隙过大,设备运行受振动影响很容易出现螺母松脱,引发设备故障。建模时特意把螺纹的收尾部分做了合理的退刀结构,这也是实际加工中必然存在的工艺结构,很多理想化的模型会把螺纹做到螺母的两个端面,实际生产中不管是攻丝还是车削螺纹,都有退刀的行程,忽略这个结构的话,模型导入装配体做干涉检查时会出现无意义的报错,也不符合真实零件的加工逻辑。从安装边界来说,这类六角螺母的厚度尺寸是根据强度等级匹配的,不同强度等级的螺母厚度有明确的对应关系,要保证和螺栓配合时,螺栓的预紧力不会超过螺母的承载极限,避免出现螺纹滑牙的失效形式。在不同的应用场景里,这类螺母的使用细节也有区别,比如在有振动的设备上使用时,往往会配合弹垫、平垫或者防松垫圈,这时候螺母的贴合端面的平面度就有较高要求,如果端面有翘曲或者凹凸不平,垫圈的防松效果会大打折扣;在有防腐要求的户外设备上使用时,螺母的棱边圆角处理也很重要,尖锐的棱边会破坏表面镀层的完整性,容易在边角位置最先出现锈蚀,影响零件的使用寿命。建模过程中用拉伸特征先做出六角的本体轮廓,再通过旋转切除做出两端的倒角结构,最后用螺旋线作为路径扫描切除出内螺纹的牙型,整个建模逻辑完全贴合实际加工的工序顺序,后续如果要做工程图或者导出到其他软件做装配仿真,模型的特征树逻辑清晰,修改规格的时候只需要调整对应参数就能快速生成其他尺寸的同类型螺母,不用重新搭建特征。做这类基础标准件的模型,最忌讳的就是只追求外观效果而忽略工程实际的细节,很多看起来外观相似的模型,放到实际装配场景里就会出现各种配合问题,要么是扳手空间不够,要么是螺纹配合出错,只有从实际使用的每一个场景倒推建模的细节要求,做出来的模型才能真正用到结构设计、装配仿真的工作流程里,而不是只能做渲染展示的外观模型。平时做设备设计选型时,这类螺母的选型往往是和螺栓配套进行的,要根据被连接件的总厚度、设备的载荷特性、运行环境的振动情况选择对应规格、对应强度等级的螺母,模型的参数化设计也能方便后续选型时快速调用,不用每次都重新建模,能大幅提升结构设计的工作效率。
