仓储油桶存放架防撞防护装置结构设计

在化工原料仓储、生产车间中转区、危化品存放库区这类场景里，重型卧式油桶存储架的立柱根部一直是碰撞高发区域——日常叉车转运油桶、托盘搬运车调整货位时，视线盲区加上操作偏差，很容易直接剐蹭、撞击货架立柱，轻则导致立柱变形、架体倾斜引发存储隐患，重则造成架体垮塌、桶内物料泄漏，带来安全与物料损失的双重风险，这款机架防护装置就是针对这类痛点做的结构设计。

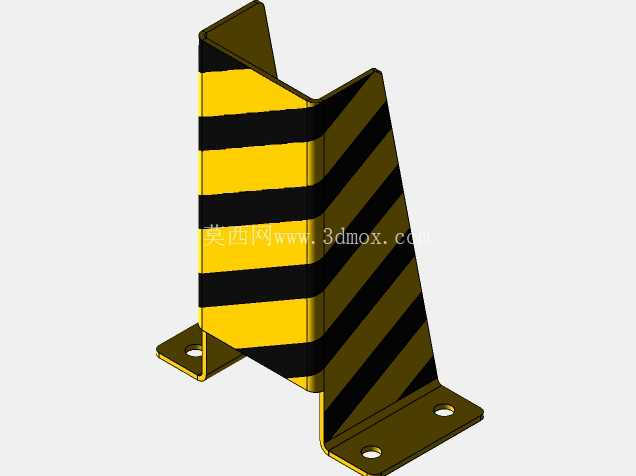

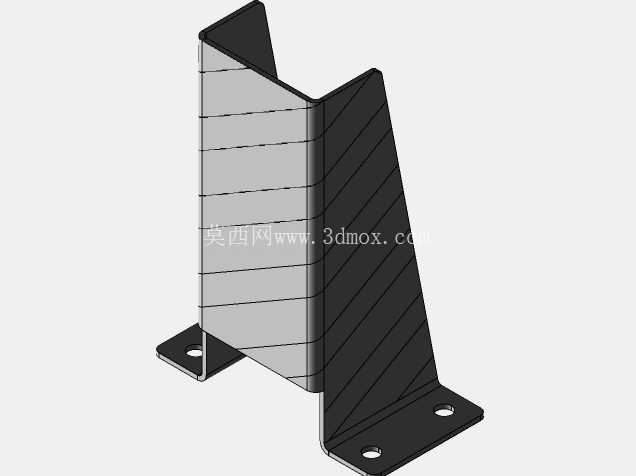

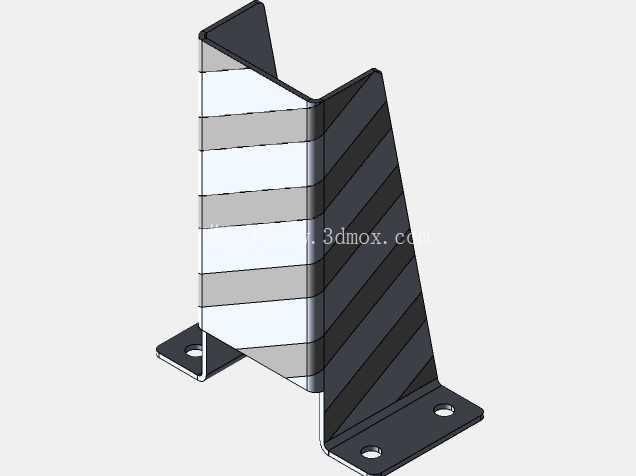

从实际使用逻辑出发，这款防护装置直接安装在货架立柱与地面的连接根部，完全贴合立柱外侧的受力面，不需要改动原有货架的主体结构，适配市面上常用的方管立柱卧式油桶架的安装尺寸。装置主体采用加厚钢板弯折成型，整体为L型包覆结构，两个立面刚好贴合立柱相邻的两个外侧表面，能同时承接来自通道两个方向的撞击力，不会出现防护盲区。底部带有向外延伸的安装法兰边，法兰边上预留了膨胀螺栓安装孔，安装时直接在地面钻孔打入膨胀螺栓即可完成固定，不需要焊接作业，后期如果防护件受撞击变形，单独拆卸更换即可，维护成本远低于修复变形的货架立柱。

防护件的外露表面贴有黄黑相间的斜纹警示标识，这种高对比度的警示色在车间照明环境下辨识度很高，能在叉车操作距离货架3-5米时就给驾驶员明确的位置提示，从操作端降低碰撞概率。装置的高度设置刚好覆盖叉车货叉、托盘边缘的常规碰撞高度区间，不会过高影响油桶在货架横梁上的放置与取放，也不会过低无法承接常规作业的撞击力。装置与货架立柱之间预留了微小的缓冲间隙，当受到撞击时，防护件先通过自身结构形变吸收大部分冲击能量，避免冲击力直接传递到货架立柱上，能有效降低立柱受撞变形的概率。

在结构设计阶段，首先考虑的是安装兼容性，安装法兰的孔位间距适配常规仓储地面的膨胀螺栓安装规范，不需要针对原有货架做额外的打孔、切割改造，不管是新货架配套安装还是旧货架后期加装都能直接适配。其次是受力合理性，L型结构的弯折处做了圆弧过渡处理，避免应力集中，受撞击时不会从弯折处直接断裂，钢板的厚度选择经过受力验算，能承受常规叉车低速行驶时的撞击力，日常作业中的剐蹭、轻微撞击完全不会对货架主体造成影响。另外考虑到仓储区域的地面可能存在积水、清洁剂腐蚀的情况，防护件表面做了喷塑处理，防锈耐腐，长期在车间、库区环境下使用也不会出现表层脱落、锈蚀的情况，使用寿命能匹配货架的整体使用周期。

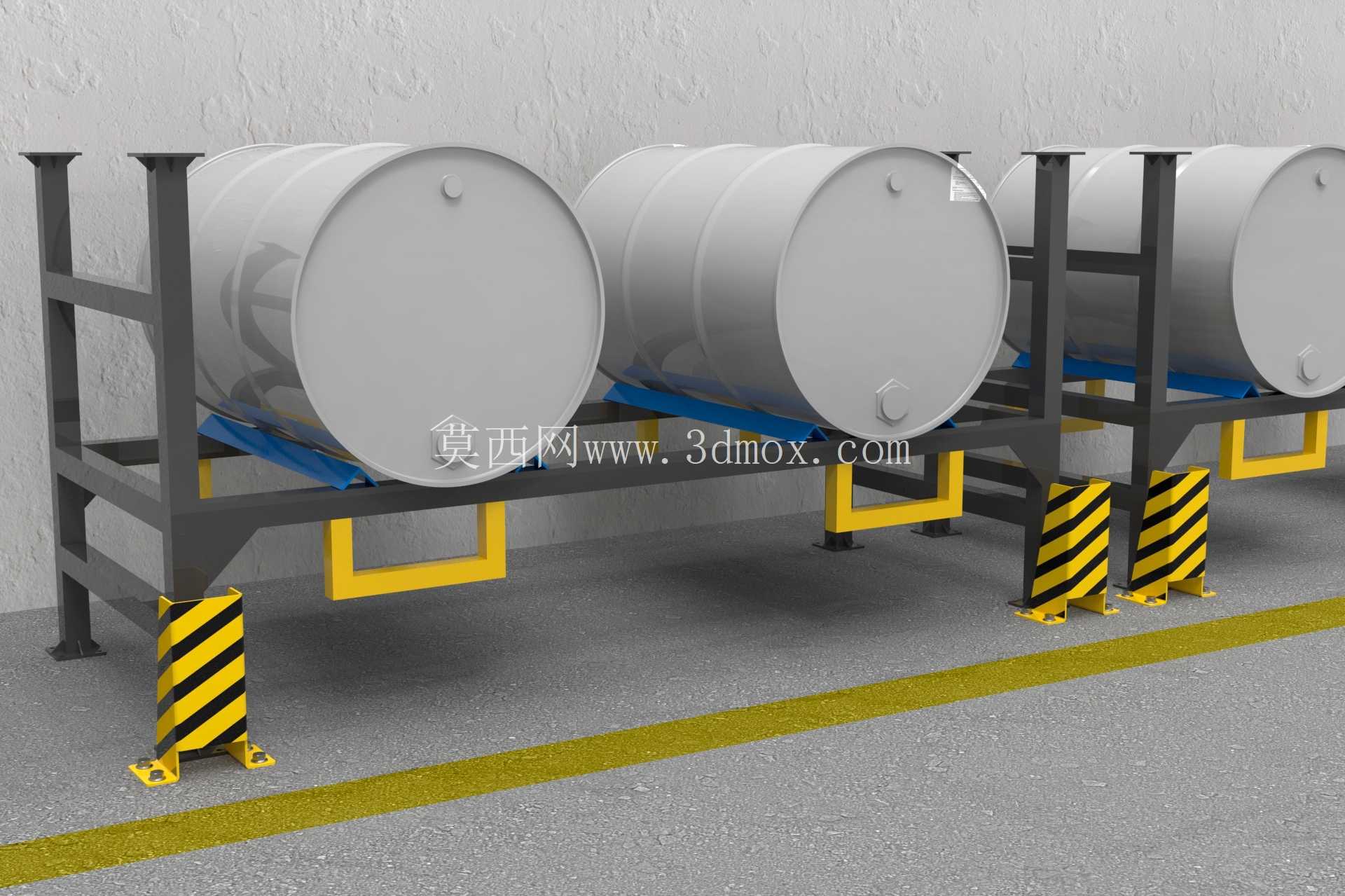

从安装边界来看，这款防护装置安装完成后，向通道方向的伸出尺寸控制在合理范围内，不会占用过多的通道通行宽度，不会影响叉车的正常转弯与货位调整作业，相邻两个货架立柱的防护件之间不会出现干涉，也不会和地面的警示标线、排水沟盖板等设施产生位置冲突。在油桶架的端部立柱、靠近通道转角的立柱位置安装这款防护装置，能覆盖80%以上的货架碰撞风险点，相比在整个通道加装防护栏的方案，成本更低，安装更灵活，也不会影响货架周边的作业空间。

很多仓储现场在做安全改造时，往往忽略货架立柱根部的防护，等到立柱被撞变形才做加固处理，不仅修复成本高，还存在存储安全隐患，这种针对性的立柱防护装置，从碰撞风险的源头做隔断，既不影响原有货架的使用功能，又能以极低的成本提升存储区域的作业安全性，不管是新仓储区的规划建设，还是旧厂区的安全升级，都能快速适配落地。在三维建模过程中，装置的安装孔位、贴合面尺寸都和常规方管立柱货架做了匹配校验，装配时不会出现孔位错位、贴合不严的问题，结构上没有复杂的异形曲面，加工时只需要通过激光切割、折弯、焊接、喷塑几个常规工序就能完成量产，加工难度低，工艺成熟度高，适合批量配套仓储货架使用。
