车间L型墙角防撞防护护栏结构设计

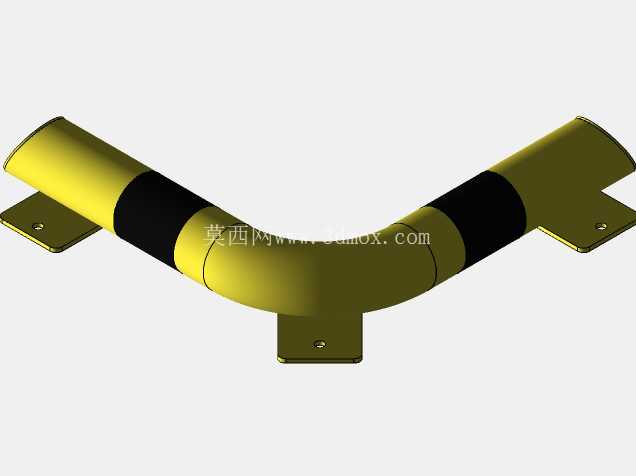

　　在制造类车间、仓储物流库区的人行通道与作业区交界的L型转角位置，视线遮挡是长期存在的安全隐患——叉车、手动液压托盘车在转弯时，驾驶员因墙体、堆垛货物的视线阻挡，很难提前预判转角另一侧的行人动态，同时墙角本身也容易被周转设备剐蹭，造成墙面涂层脱落、墙体结构磕碰破损，甚至连带碰倒转角处堆放的工件、料箱。这款L型转角防护件，就是针对这类直角转角场景开发的硬质防护结构。从结构设计逻辑来看，整体采用90°圆弧过渡的弯管主体，没有尖锐棱角，既可以在碰撞发生时通过圆弧面分散冲击力，也能避免防护件本身对通行人员、设备造成二次剐蹭。

　　管体两端延伸出平直段，每段平直段下方都焊接了带安装孔的方形固定底板，安装时直接通过膨胀螺栓与混凝土地面固定，不需要在墙体上打孔锚固，不会破坏墙角的建筑结构，后期如果防护件受碰撞变形需要更换，只需要拆卸地面螺栓即可完成替换，维护成本极低。管体表面采用黄黑相间的警示配色，黑色环带设置在弯管两侧的平直段上，与工业场景通用的安全警示色规范一致，即使在车间照明条件一般的区域，也能让驾驶员、行人在距离转角3-5米的位置就识别到防护边界，提前减速避让。

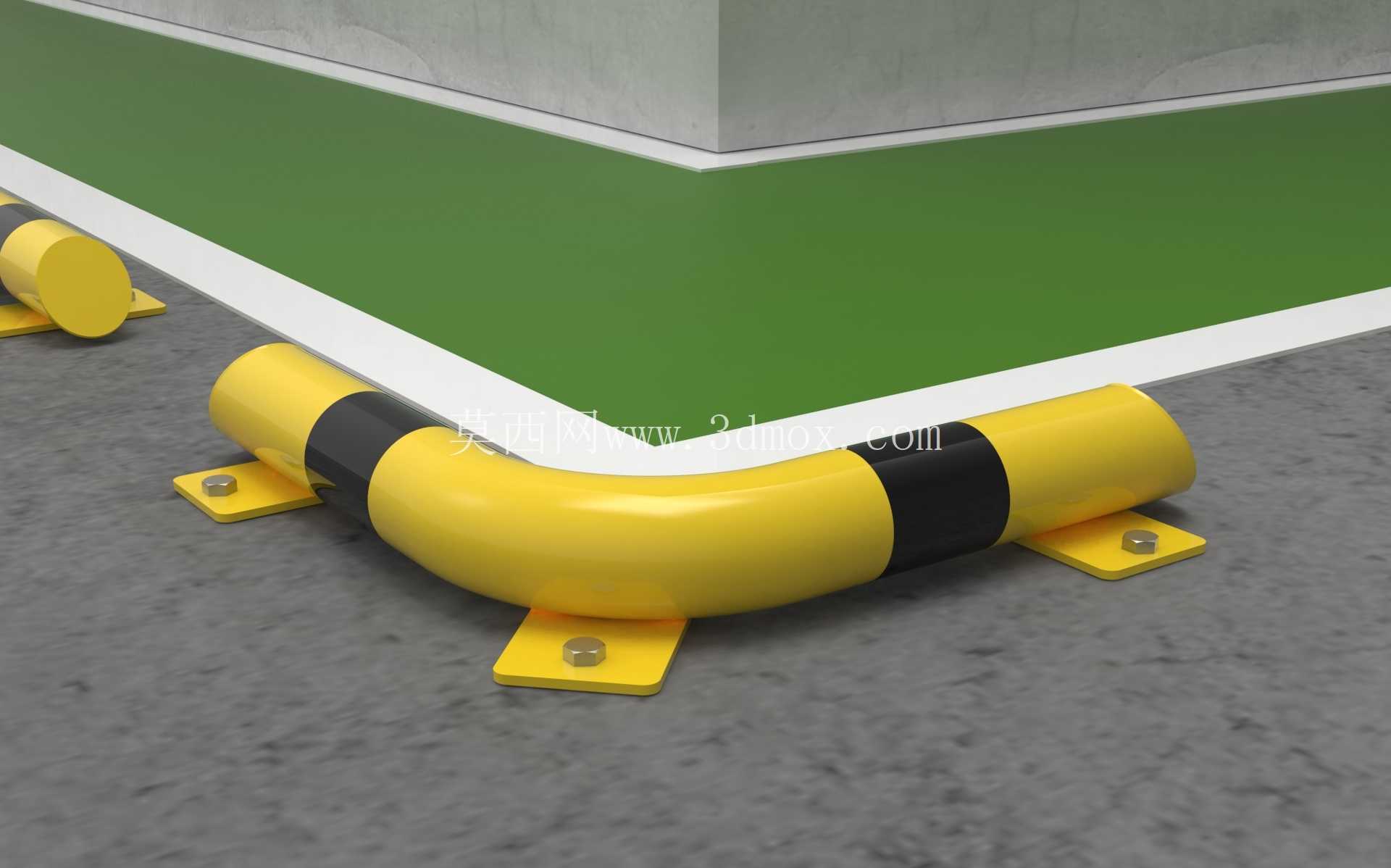

　　从安装边界来看，这款防护件的安装位置距离墙角立面预留了10-15mm的间隙，既可以避免防护件贴墙安装造成的积水、积灰难以清理的问题，也能在受到侧向撞击时预留微小的形变缓冲空间，避免冲击力直接传导到墙体结构。平直段的长度设计覆盖了转角两侧各300-400mm的通道边缘，刚好对应叉车转弯时的轮迹扫过范围，能够在设备剐蹭到墙角之前就通过管体承受撞击力，保护墙体和转角处的设施。管体的壁厚选择兼顾了抗冲击性能和材料成本，常规手动液压车、电动托盘车的低速碰撞不会造成管体永久性变形，即使是3吨级内燃叉车的低速剐蹭，也只会让管体产生可控的形变，不会出现断裂、飞溅的情况，把碰撞的伤害控制在最低范围。在实际场景应用中，这类防护件除了生产车间的通道转角，还可以用在仓库立柱周边、设备棱角外侧、消防设施前方的防护区域，只要是存在直角结构、容易被通行设备碰撞的位置，都可以通过调整平直段的长度适配不同的防护需求。设计时还考虑了地面不平整的适配性，固定底板上的安装孔采用长圆孔设计，允许安装时根据地面的实际平整度微调固定位置，降低对地面施工精度的要求，普通的环氧地坪、固化剂地坪、水磨石地面都可以直接安装，不需要额外做地面预处理。

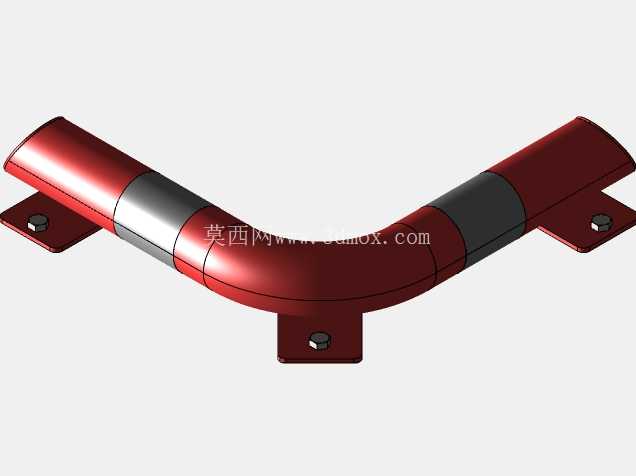

　　管体的圆弧转弯半径经过反复校核，既不会因为半径过小导致弯管处应力集中、受撞击容易开裂，也不会因为半径过大占用过多的通道通行宽度，在1.2米宽的标准人行通道转角安装后，剩余的通行净宽仍然可以满足单人携带工具通行、小型料车转弯的需求，不会因为加装防护件影响正常的物料转运效率。不同于常见的直型防撞条，这款L型一体弯管的结构没有拼接焊缝，整体强度更高，长期使用不会出现拼接处开焊、断裂的问题，表面的警示涂层采用户外级粉末喷涂，耐车间内的油污、清洗剂腐蚀，日常清洁只需要用湿抹布擦拭即可，不会出现涂层脱落、警示色失效的情况。在建模过程中，弯管部分采用扫掠特征生成，确保整个管段的壁厚均匀，固定底板与管体的焊接位置做了圆角过渡处理，减少应力集中点，安装孔的位置尺寸完全匹配常规M12膨胀螺栓的安装要求，结构工程师拿到模型后可以直接根据现场的通道宽度调整平直段长度，不需要重新构建弯管的基础特征，能够大幅缩短厂区安全防护设施改造的设计周期。
