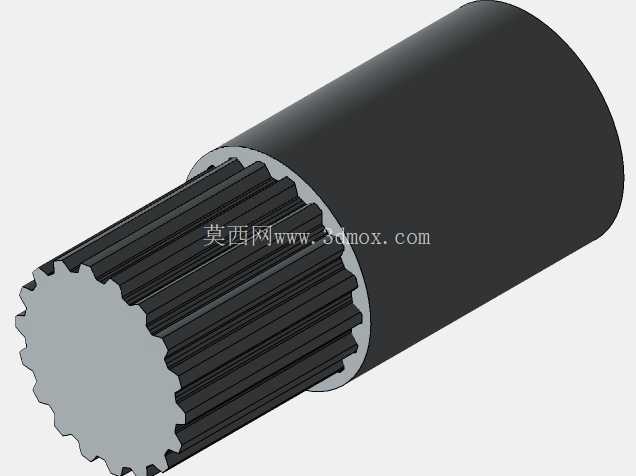

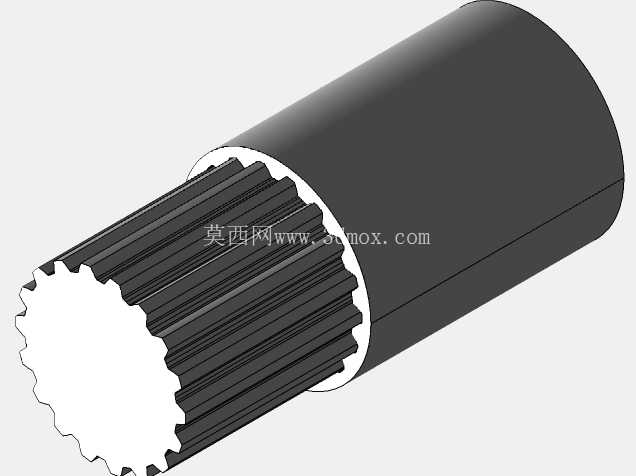

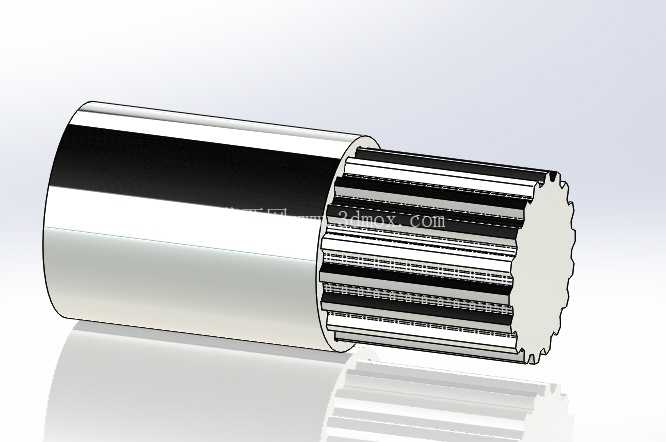

DIN5480标准渐开线花键轴结构设计

在重载传动系统的扭矩传递环节，渐开线花键连接是兼顾同轴精度与承载能力的核心结构形式，这款符合DIN5480标准的花键轴，主要应用于需要大扭矩传递、高同轴度要求的传动场景，比如工程机械的行走机构传动链、工业减速机的输入输出轴连接、机床主轴的动力传递单元，以及重型设备的轮毂与传动轴配合部位。这类花键轴的核心功能，是通过轴齿与内花键轮毂的多齿均匀啮合，实现轴类零件与轮毂类零件的周向固定，在传递旋转扭矩的同时，保证两者的同轴度误差控制在极小范围内，避免传动过程中出现偏载、振动、异响等问题。

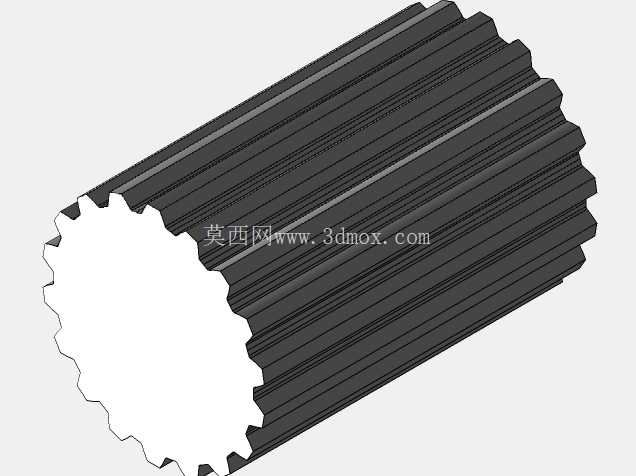

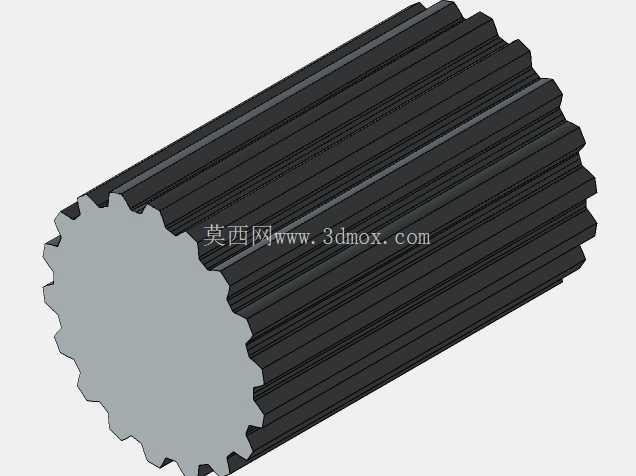

从设计思路来看，这款花键轴采用DIN5480标准的渐开线齿形，相比矩形花键，渐开线齿形的齿根强度更高，受力时齿面接触应力分布更均匀，同时具备自动对中的特性，即使安装时存在微小的同轴度偏差，在承载过程中也能通过齿面的啮合作用自动找正，大幅降低安装调试的难度。轴身部分采用光滑圆柱面设计，一方面可以作为轴承安装位，匹配标准滚动轴承的内圈配合公差，另一方面光滑轴段也能为密封件提供安装基准，保证传动箱内部的润滑介质不会从轴伸位置泄漏。齿部加工时需要严格控制齿向误差与齿距累积误差，保证每个齿的受力均匀，避免个别齿过载出现崩齿、磨损过快的问题。

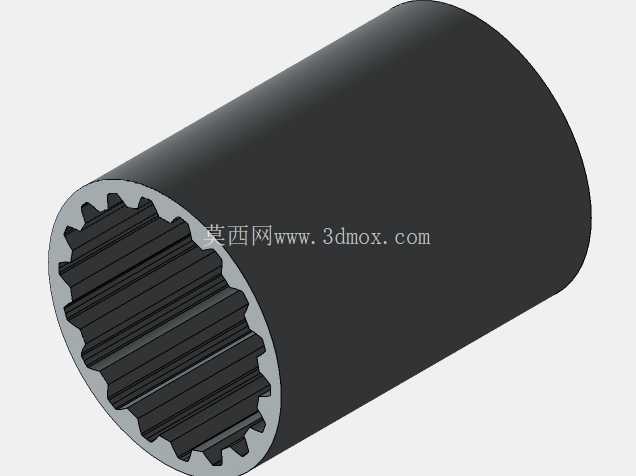

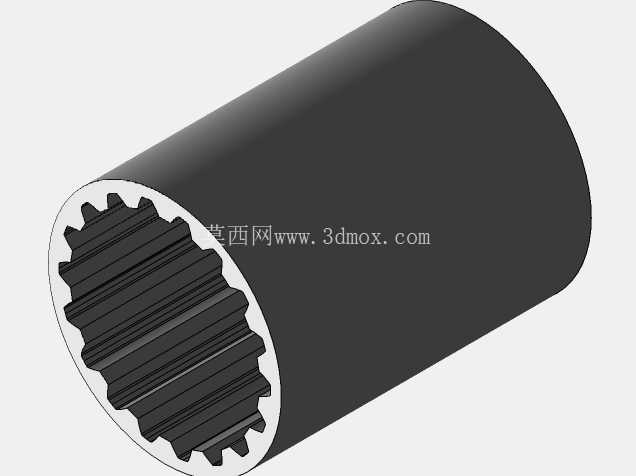

从安装边界来看，这款花键轴的外圆光滑段直径为35mm，花键部分的配合长度为31mm，齿部的小径尺寸为18mm，安装时需要注意内花键零件的导入倒角设计，通常内花键入口处会加工15°到30°的导入倒角，避免装配时齿部发生磕碰损伤。配合公差选择上，固定连接的场景可以选用中等过盈配合，需要轴向滑动的场景则选用小间隙配合，根据实际传动的载荷大小、是否有轴向移动需求调整配合参数。轴的两端通常会设计轴用挡圈槽或者锁紧螺纹，用来限制轮毂或者轴承的轴向窜动，保证传动部件的轴向位置精度。

实际应用中，这类花键轴的材质通常选用中碳合金钢，经过调质处理后齿部进行高频淬火，表面硬度达到HRC45-55，既保证轴芯部的韧性，能够承受冲击载荷，又让齿面具备足够的耐磨性，延长使用寿命。在传动系统装配时，需要在花键配合面涂抹极压锂基润滑脂，减少齿面的摩擦磨损，尤其是在有轴向滑动需求的花键连接场景，定期补充润滑脂能大幅降低齿面的微动磨损，避免出现花键咬死的故障。相比单键连接，花键连接的承载能力能提升3到5倍，同时同轴度精度更高，适合在转速高、扭矩大、传动精度要求高的设备中使用，比如在盾构机的刀盘驱动系统、风电齿轮箱的传动链、矿山设备的破碎机构传动单元中，这类标准花键轴都是非常常用的传动基础零件。设计时选用DIN标准的花键参数，也方便设备的后期维护更换，不需要单独定制非标准的花键刀具，降低备件的采购成本与维修周期。
