翼形蝶形手拧紧固螺母结构设计

日常设备运维、工装夹具调试、小型机电装配场景里，经常会遇到需要频繁拆装、且不能借助扳手类工具的紧固需求，这时候翼形结构的蝶形螺母就是适配这类场景的典型连接件。和普通六角螺母需要配套扳手施加扭矩不同，这类螺母两侧延伸出对称的翼状扳拧结构，操作人员直接用手指捏住两翼就能完成拧紧与松脱动作，在需要快速开合的检修口盖板、小型设备外壳固定、工装快速装夹、低压电气柜接线端子固定、家具拆装连接件、户外便携设备组装等场景中应用极广，尤其是在操作空间狭窄、无法容纳常规扳手转动空间的位置，蝶形螺母的手动操作优势会被进一步放大。

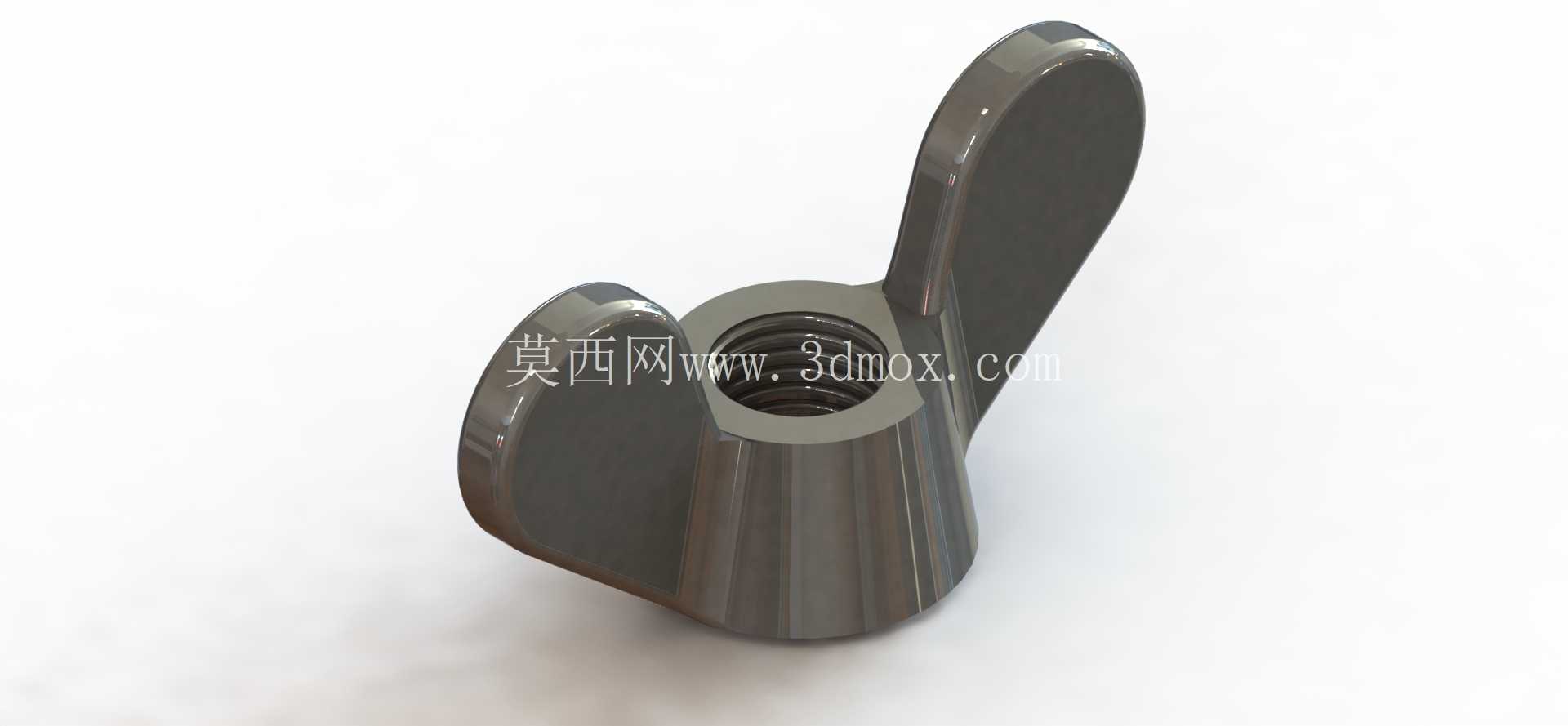

从结构设计逻辑来看，这款蝶形螺母的核心分为两个功能区域，中间的螺纹基体部分承担核心的连接紧固功能，内部加工的标准内螺纹和对应规格的外螺纹螺杆配合，通过螺纹副的旋合产生轴向压紧力，实现两个被连接件的夹紧固定。基体部分采用上窄下宽的锥台过渡结构，底部的承压面做了平整化处理，能够和被连接件的表面形成足够的接触面积，避免拧紧过程中压力过于集中划伤被连接件表面，同时锥台结构可以提升螺纹根部的结构强度，避免翼部和基体衔接的位置出现应力集中，在反复手动拧紧的受力工况下减少断裂风险。两侧的翼板是实现手动操作的核心结构，翼板的外形做了圆弧过渡处理，没有尖锐的棱角，操作人员手指捏持的时候不会出现硌手的问题，翼板的厚度从根部到端部做了渐变减薄，既保证根部和基体连接的结构强度，又能控制整体的材料用量，同时翼板的侧面做了微弧的贴合面设计，和手指指腹的接触弧度更匹配，捏持施力的时候可以传递更大的扭矩，不会轻易打滑。

在安装边界的设计考量上，这类蝶形螺母的转动空间需要预留出两翼旋转的完整半径，安装时不能在翼板的转动路径上设置凸起的结构件，否则会导致螺母无法旋转到指定的拧紧位置。和普通六角螺母相比，蝶形螺母的拧紧扭矩主要依靠人力手指施加，因此不适合用在大载荷、强振动的重载连接场景，通常适用的紧固力范围在人力手指可以稳定施加的扭矩区间内，在振动较强的设备上使用时，通常需要配套弹簧垫圈或者防松垫片，避免设备运行过程中的振动导致螺母松脱。螺纹部分的公差配合通常选用中等精度的间隙配合，既保证旋合过程的顺畅度，不会出现卡滞问题，又能控制螺纹副的配合间隙，避免连接出现过大的窜动量。

从实际选型的角度来看，选用这类蝶形螺母时首先要匹配对应螺杆的螺纹规格，确认螺距、公称直径和配合螺杆完全一致，其次要根据操作空间的大小确认两翼的尺寸是否适配，避免翼板过大和周边结构产生干涉，还要根据被连接件的材质确认螺母底部承压面的面积是否足够，若被连接件是塑料、薄铝板等强度较低的材质，通常需要在螺母和被连接件之间增加平垫圈来分散承压面的压力，避免拧紧过程中压坏被连接件表面。翼板的结构设计上，对称度是很重要的参数，两翼相对于螺纹轴线的对称度偏差过大会导致拧动过程中出现偏摆，不仅影响操作手感，还会导致螺纹副承受额外的径向力，加速螺纹的磨损。表面处理通常根据使用场景选择，普通室内干燥环境可以采用镀锌钝化处理提升防锈能力，在潮湿、有腐蚀的户外或者化工场景下，则需要选用不锈钢材质或者做达克罗表面处理的产品，提升耐腐蚀性能，避免长期使用后锈死无法拆卸。

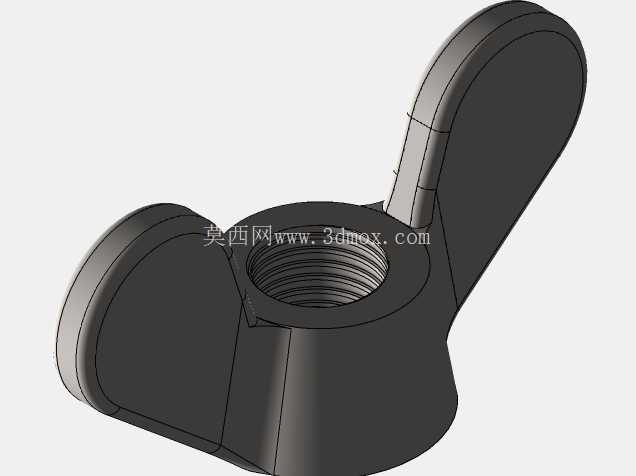

在三维建模过程中，这类零件的建模重点在于翼板和基体衔接位置的圆角过渡处理，这个位置是应力集中的高发区域，建模时不能采用直角衔接，需要根据翼板的厚度设置合理的过渡圆角，同时螺纹部分的建模要注意螺纹收尾的位置，不能让螺纹延伸到承压面位置，避免影响承压面的平面度，导致拧紧后出现贴合不实的问题。翼板的外形曲面要保证顺滑，避免出现建模过程中的曲面棱角，否则实际生产出的零件会在棱角位置出现毛刺，影响操作手感。对于需要开模铸造的蝶形螺母来说，建模时还要考虑拔模斜度，翼板和基体的外表面要设置合理的拔模角度，方便铸造或者压铸过程中顺利脱模，减少后续机加工的工作量。
