铸造生产用长柄浇包操作工装结构

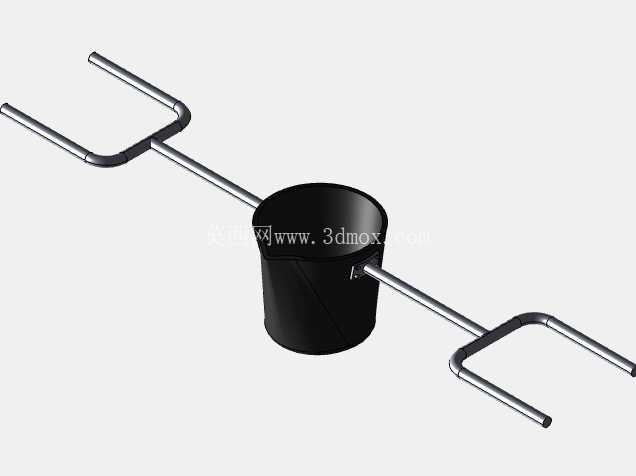

　　这套工装结构针对中小型铸造车间的手工浇注作业场景设计，核心解决小批量铸件生产中，熔融金属转运、浇注过程的操作安全性与流量可控性问题，适配10kg级以内的灰铁、铸铝、铜合金等中小容量熔融金属浇注需求，常见于机加工车间附属铸造工段、五金铸件小批量生产单元、艺术铸造工作室等场景，可配合小型中频熔炼炉、坩埚炉完成从熔炉出料到铸型浇入的全流程操作。整套结构分为盛料容器与操作手柄两部分，盛料部分采用锥桶形结构设计，上宽下窄的锥度设置一方面便于浇注完成后残留金属液的倒出清理，避免冷铁凝结在桶底难以清除，另一方面在浇注过程中可通过倾斜角度精准控制金属液的流出速度，减少金属液飞溅、卷渣的问题，桶口边缘做了加厚卷边处理，既可以提升桶口的抗热变形能力，反复接触高温金属液后不易出现卷边、开裂，也能在浇注时形成稳定的导流边，让金属液沿桶口边缘平稳流出，避免断流、洒落。操作手柄采用弯折式长杆结构，整体做了两次直角弯折设计，靠近盛料桶的第一段弯折让操作端与盛料桶之间形成足够的安全距离，操作人员握持位置距离高温金属液的水平距离超过400mm，可有效降低高温热辐射对操作人员的影响，避免高温烫伤风险；手柄末端的U型弯折结构一方面符合人体工学握持需求，操作人员可双手握持U型段稳定控制浇包的倾斜角度，在转运过程中也可将U型段搭放在工位架边缘临时放置，无需直接将高温浇包放置在地面引发安全隐患。

　　盛料桶与手柄的连接位置采用了嵌入式铆接结构，连接点设置在盛料桶的中上部重心位置以上，当操作人员抬起手柄时，盛料桶可自然保持竖直状态，不会出现意外倾洒，在浇注倾斜时，仅需施加较小的下压力即可控制倾斜角度，降低长时间操作的劳动强度。整套结构的外形尺寸适配中小件铸造的操作空间需求，盛料桶上口直径120mm，下底直径80mm，桶身高度150mm，手柄总长度650mm，整体放置时的总高度为220mm，可直接放置在常规的铸造工位操作台边缘，不会与周边的砂箱、造型工具产生空间干涉，安装适配方面，手柄采用标准圆钢弯折成型，可根据不同操作人员的操作习惯、工位的安全距离需求，调整手柄的弯折角度与延伸长度，无需改动盛料桶的主体结构即可完成适配。

　　在实际生产使用中，这套结构可有效替代传统的手持式坩埚钳夹取坩埚浇注的作业方式，相比夹取式操作，一体式的浇包结构在转运过程中稳定性更强，不会出现坩埚滑落、倾翻的风险，锥桶形的盛料结构相比直筒坩埚的导流效果更好，在浇注小型铸件的窄小浇口时，可精准控制金属液的流量，避免金属液溢出浇口造成铸件冷隔、浇不足的缺陷，同时也减少了金属液的浪费。结构设计上充分考虑了铸造车间的恶劣使用环境，所有金属构件均采用耐热钢材制作，可承受反复的高温烘烤与金属液接触，结构无复杂的内腔、缝隙，日常使用后仅需敲打清除表面残留的冷铁、渣壳即可完成维护，无需复杂的保养流程，适合铸造车间高粉尘、高温的作业环境下长期使用。

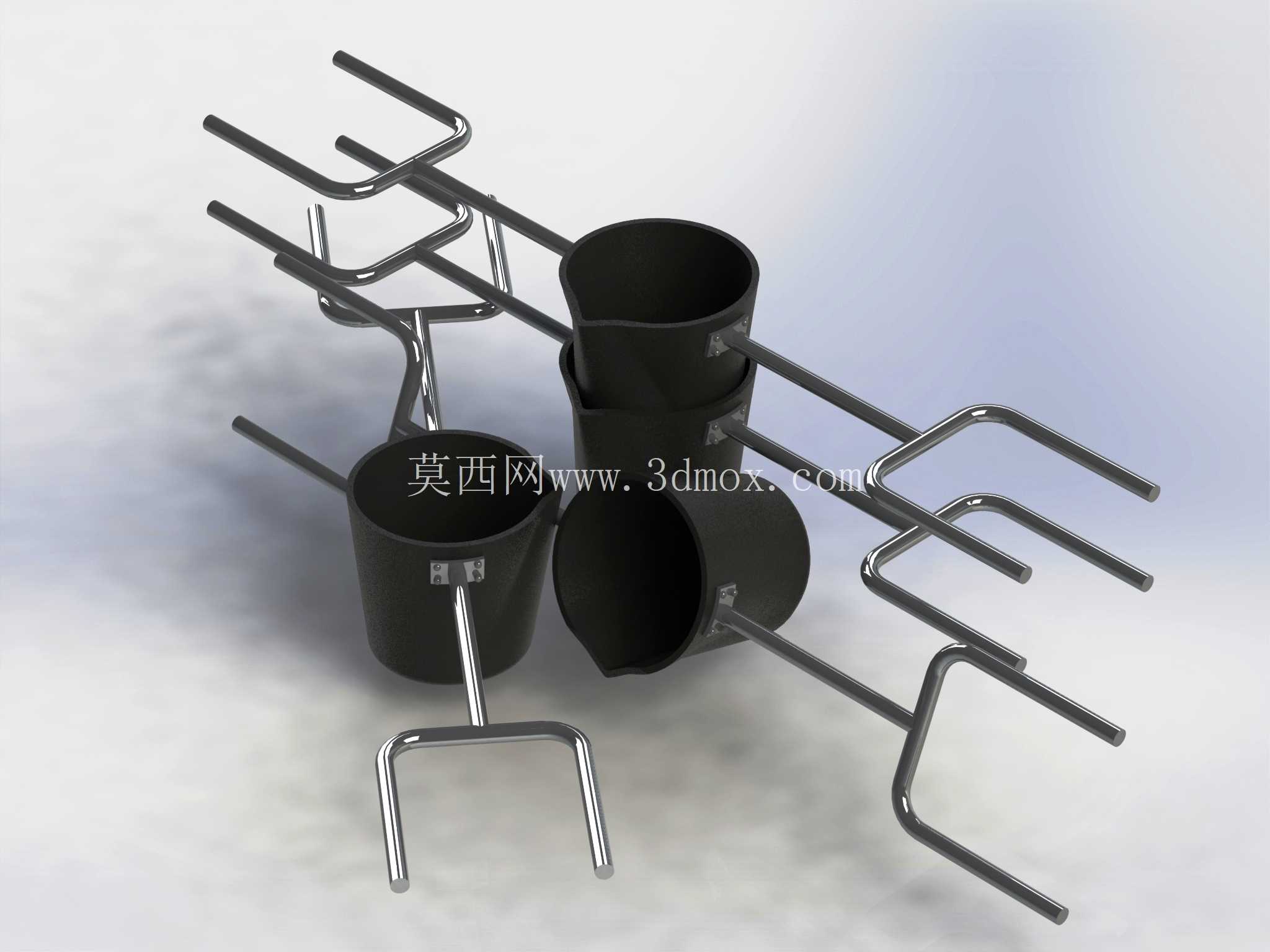

　　针对不同的浇注场景，这套结构还可通过更换不同容量的盛料桶适配不同的铸件生产需求，手柄部分的通用连接结构可适配5kg、10kg、15kg三种不同规格的盛料桶，无需更换操作手柄即可完成不同浇注量的作业切换，降低了生产辅具的配置成本。在浇注作业过程中，操作人员可通过握持手柄末端的U型结构，单手握持控制平衡，另一只手辅助控制倾斜角度，在转运金属液时保持盛料桶竖直，移动到铸型位置后缓慢下压手柄末端，让桶口对准铸型浇口杯，根据浇口杯内的金属液上升速度调整倾斜角度，确保金属液平稳充型，避免充型过程中卷入气体、氧化渣，提升铸件的成品率。
