可调开口活动扳手结构设计三维数模

这款可调活动扳手的结构设计，完全围绕现场拆装作业的实际需求展开，没有多余的装饰性结构，每一处几何特征都服务于实际使用场景。在设备运维、机电安装、五金维修、管线装配等各类作业场景中，活动扳手都是无需频繁更换对应规格开口就能适配不同尺寸紧固件的通用工具，相比固定开口扳手，能大幅减少作业时携带工具的数量，尤其适合户外抢修、狭小空间作业等无法携带全套规格扳手的工况。

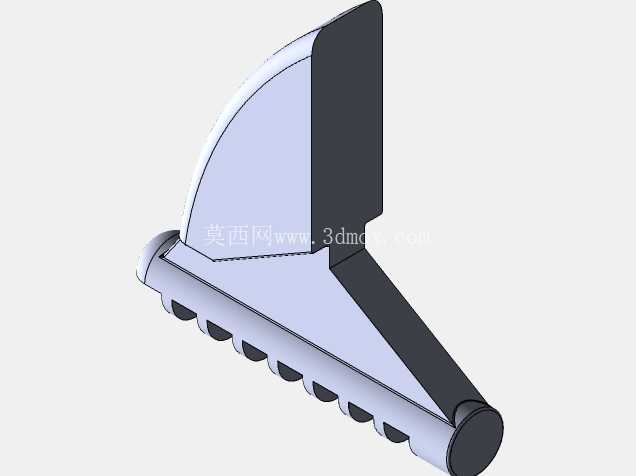

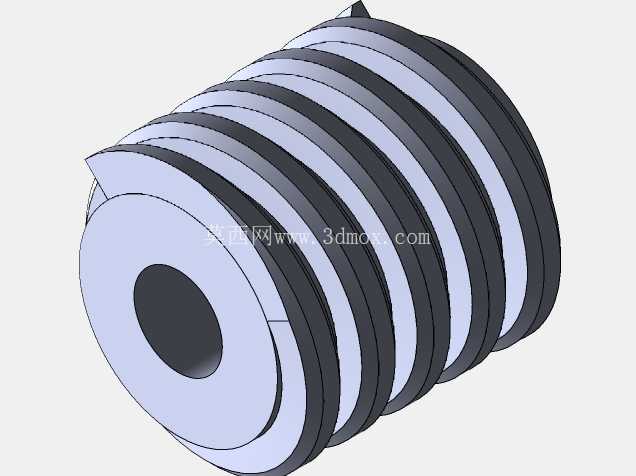

从功能结构来看，扳手整体分为固定钳体、活动钳口、调节蜗杆、握持手柄四个核心部分。固定钳体与手柄为一体化结构，采用等强度变截面设计，从钳头位置向手柄末端逐步过渡收窄，既保证钳头夹持部位的结构强度，避免大扭矩紧固时钳口断裂变形，又能控制整体重量，降低长时间握持作业的疲劳感。活动钳口与固定钳体的导轨槽采用间隙配合设计，配合面设置有储油微槽，长期使用过程中可留存少量润滑脂，避免调节卡顿、锈死，即使在潮湿、多粉尘的作业环境下，也能保证开口调节的顺畅性。调节蜗杆与活动钳口底部的齿条啮合，蜗杆的齿形采用小导角设计，调节时转动阻尼均匀，不会出现空程、跳齿问题，开口尺寸调节到位后，依靠蜗杆副的自锁特性，夹持紧固件时不会出现钳口退让、开口变大的情况，保证夹持可靠性。

设计过程中，钳口的夹持面做了细密的滚花纹理处理，滚花深度控制在0.2mm左右，既可以增加夹持时的摩擦力，避免拧动紧固件时出现打滑、刮伤螺栓螺母棱角的问题，又不会因为纹理过深导致紧固件表面镀层过度磨损。手柄部分的外形按照人体握持的掌型弧度做了曲面过渡，靠近末端的位置做了轻微的加宽处理，握持时手掌受力均匀，施加较大扭矩时不会出现硌手的情况，同时手柄末端设计有穿绳孔，高空作业时可以系挂安全绳，防止工具坠落引发安全事故。

从安装边界与尺寸适配来看，这款活动扳手的最大开口尺寸覆盖了日常作业中最常用的紧固件规格范围，整体长度按照力臂最优比例设计，既保证拧动常规规格紧固件时能获得足够的扭矩，又不会因为长度过长导致在狭小空间内转动受限。钳头部分的厚度做了减薄优化，相比普通同规格活动扳手，钳头厚度减少15%左右，可以伸入设备缝隙、管线间隙等狭窄位置完成紧固件拆装，解决普通扳手在紧凑空间内无法卡入紧固件的问题。

建模过程中，所有配合面都做了公差预留设计，活动钳口与导轨槽的配合公差按照IT8级精度设置，蜗杆与齿条的啮合间隙控制在0.05mm以内，既保证活动部件运动顺畅，又不会因为间隙过大导致夹持精度下降。所有棱边都做了R0.5-R1mm的圆角处理，没有尖锐的毛刺棱角，避免使用过程中划伤操作人员，同时也能消除热处理过程中的应力集中点，提升整体结构的抗疲劳强度。钳头与手柄的过渡位置做了加强筋结构，大扭矩加载时，应力会均匀分散到整个钳体上，不会在过渡位置出现应力集中断裂的问题。

在实际使用场景中，这款扳手既可以用于常规六角螺栓、螺母的紧固与拆卸，也可以通过调整开口尺寸，夹持不同厚度的管件、扁平类零件完成临时装夹作业，适配场景覆盖机械维修、水电安装、家装施工、设备组装等多个领域。建模时还原了真实产品的所有装配关系，活动钳口可以沿着导轨槽全程滑动，调节蜗杆可以顺畅转动带动开口大小变化，完全符合实物的运动逻辑，可用于工具类产品的结构展示、装配教学、虚拟拆装实训等场景，也可以作为工具类产品改型设计的基础数模，在此基础上调整开口尺寸、手柄长度、表面处理工艺等参数，快速衍生出不同规格的系列化产品模型。
