电动立式渣料破碎处理设备结构设计

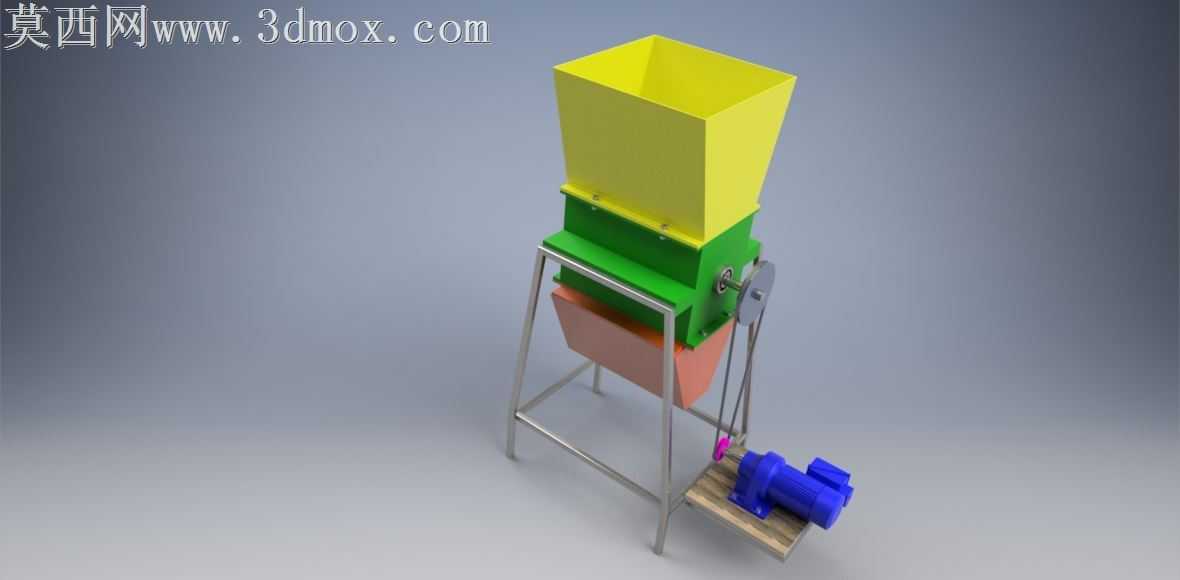

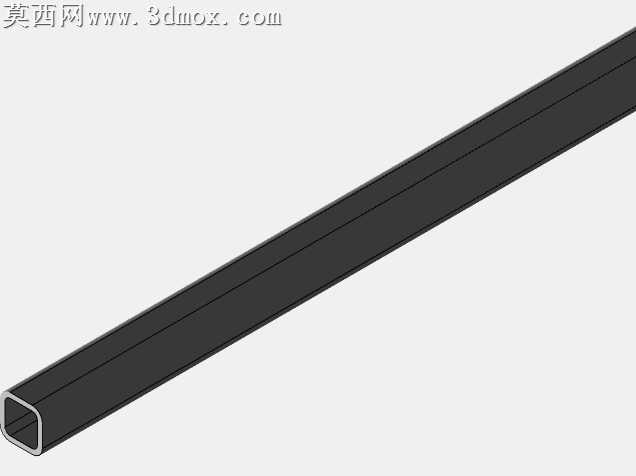

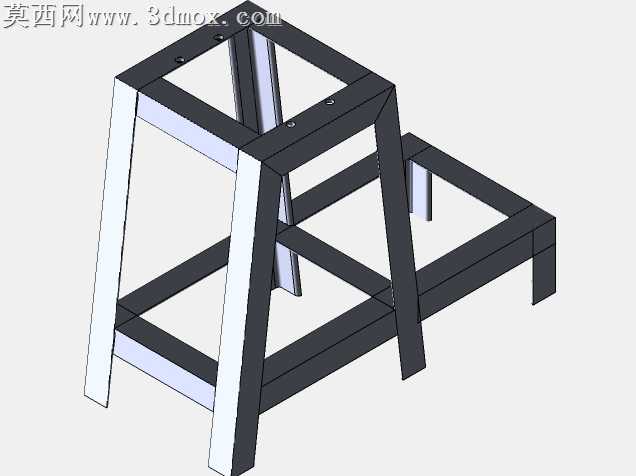

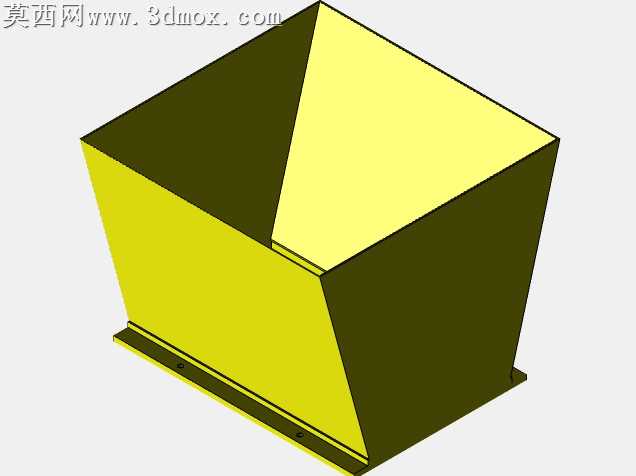

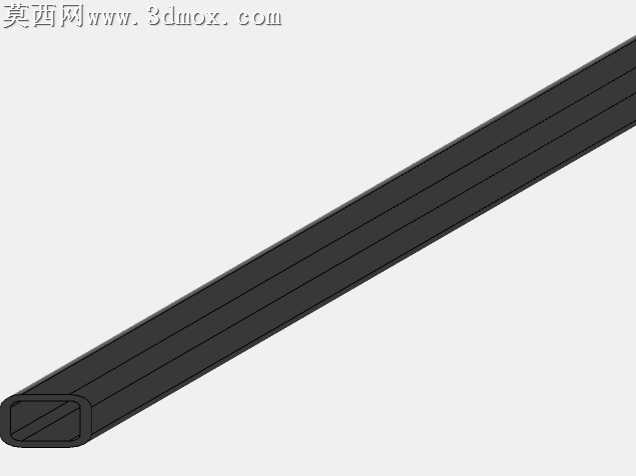

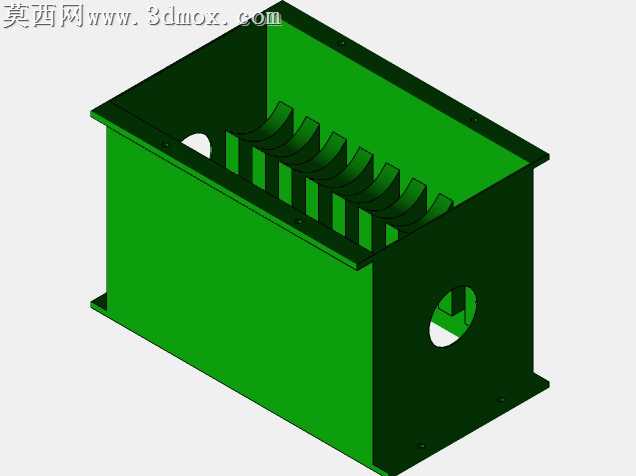

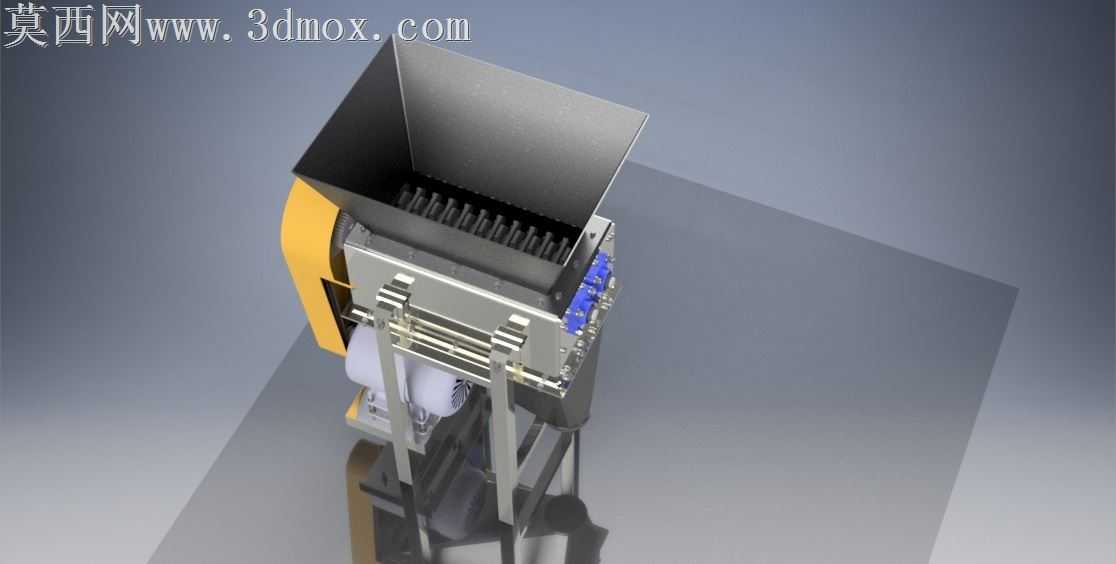

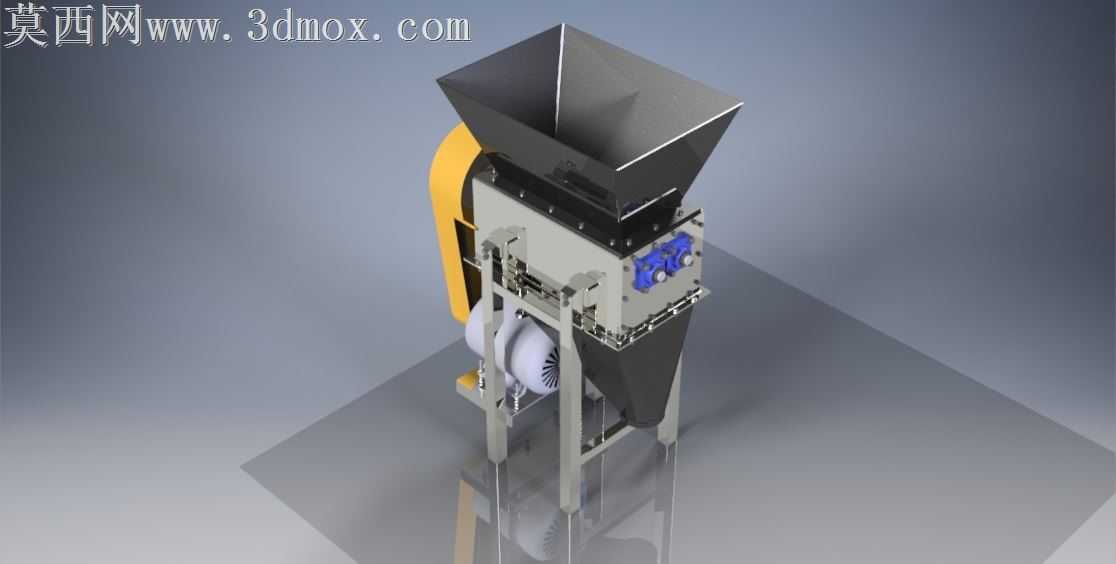

本作品为立式渣料破碎处理设备的三维设计方案，建模阶段采用自顶向下的设计逻辑，先完成整体功能模块的布局规划，再逐一细化各零部件的结构细节，确保各部件装配间隙合理、运动路径无干涉。渲染阶段采用哑光工业材质表现设备主体，进料斗使用亮黄色哑光塑料材质，既符合工业设备的安全色标识规范，也能清晰区分进料区域与其他功能模块；中部破碎腔体采用深绿色哑光金属漆材质，凸显破碎腔体的厚重耐磨属性；底部接料容器采用暖橙色哑光材质，与上部结构形成明确的视觉分区；支撑机架采用拉丝不锈钢材质，还原金属支架的冷硬质感与结构强度；驱动电机采用深蓝色工业烤漆材质，清晰标识动力单元位置，所有材质的粗糙度、反光度参数均经过反复调试，最终渲染效果贴近真实工业设备的视觉质感。结构设计上，设备采用立式分层布局，顶部为敞口方形进料斗，斗壁设置倾斜导料角度，可引导待破碎渣料依靠自重顺利进入中部破碎腔体，进料斗与破碎腔体通过螺栓紧固件连接，便于后期拆卸维护内部破碎组件；破碎腔体外部设置加强筋结构，提升腔体抗冲击能力，侧部伸出传动轴连接外部传动机构；支撑机架采用方管焊接的框架式结构，四条支腿设置向外倾斜的角度，提升设备运行时的稳定性，机架侧部延伸出电机安装托板，托板采用木质纹理垫板搭配金属固定件，将驱动电机稳固安装在侧方位置，通过皮带传动结构将动力传递至破碎腔内部的破碎辊组件，实现动力的稳定传输；破碎腔体下方设置抽拉式接料容器，破碎完成的物料可直接落入容器内，便于后续物料转运与清理。设计思路围绕小型作坊式渣料破碎的实用需求展开，整体结构紧凑占地空间小，动力传递路径短传动效率高，各功能模块分区清晰，操作与维护门槛低，可适配甘蔗渣、秸秆渣等多种农业或轻工业渣料的破碎处理场景，建模过程中对所有运动部件均做了干涉检查，确保传动结构运行顺畅，装配关系完全符合实际机械加工与装配的工艺要求，各连接部位的紧固件选型、安装位置均参考通用机械设计标准，保证设计方案具备实际生产落地的可行性。
