三叶指尖旋转解压玩具结构设计

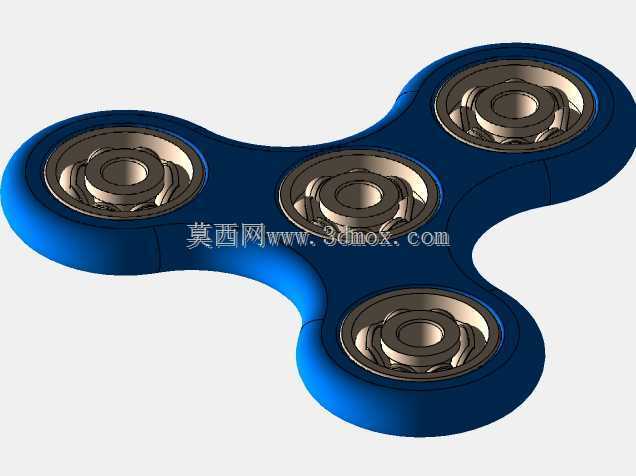

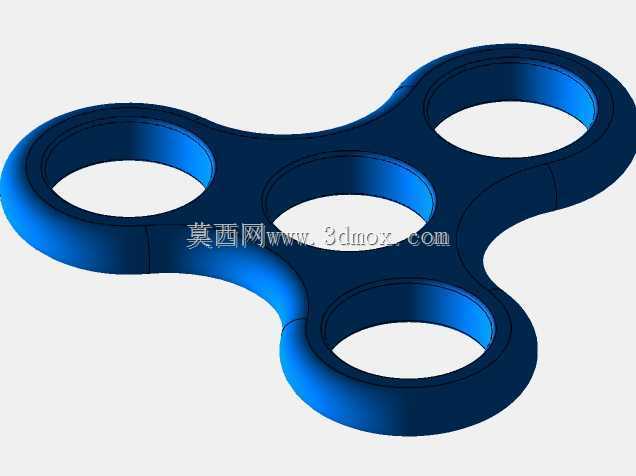

　　这款三叶式旋转手持件，核心功能是通过低阻尼旋转实现手部解压，日常可作为办公间隙、通勤场景下的手部把玩件，也可用于手部精细动作训练的辅助器具，适配不同年龄段用户的手持使用需求。整体采用三臂对称式布局，三个臂端各设置一个轴承安装位，中心位置预留主轴承装配腔，所有安装位的同轴度公差控制在0.02mm以内，保证旋转过程中无偏摆、无卡顿，转动惯量均匀分布在三个臂端，单次拨动后的空转时长可满足日常把玩的阻尼需求。设计过程中优先考虑手持握持的贴合度，臂身外侧采用大圆角过渡处理，边缘做R2倒圆，避免把玩过程中硌手，整体外轮廓最大回转直径控制在75mm，单臂宽度18mm，中心主体厚度8mm，臂端厚度与中心保持一致，整体重量控制在60g左右，

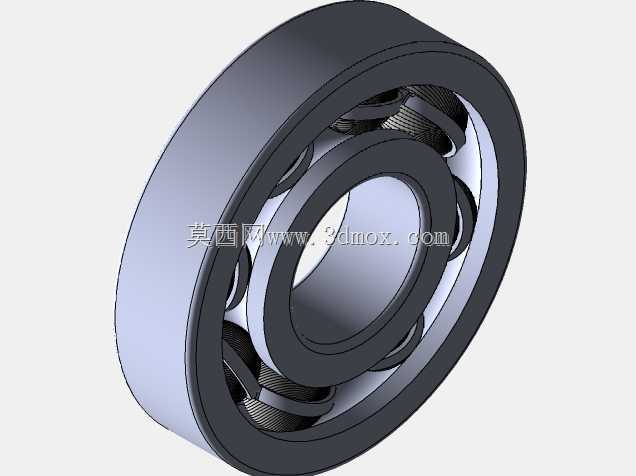

　　适配单手持握的重量阈值，长时间握持不会产生手部疲劳。轴承安装位采用过盈配合设计，安装孔直径与标准608轴承外径匹配，过盈量控制在0.01-0.02mm，装配时通过压装即可完成轴承固定，无需额外粘接或紧固件，后期维护更换轴承也可直接通过顶出方式拆卸，降低维护成本。臂身的曲面造型采用渐变式过渡，从中心位置向臂端逐渐收窄后再微扩，既保证了结构强度，避免臂身在摔落时发生断裂，也优化了旋转时的风阻表现，减少高速旋转时的风噪和气流扰动。三个臂端的轴承除了作为配重块平衡转动惯量，也可作为辅助旋转的支撑点，用户可根据使用习惯选择中心按压旋转或者臂端支撑旋转两种把玩方式。结构设计时充分考虑了注塑成型的工艺可行性，所有面的脱模斜度控制在1.5°，

　　无倒扣结构，壁厚均匀无突变，避免注塑过程中出现缩痕、翘曲等成型缺陷，适合采用ABS、PC等常见工程塑料批量生产，也可通过3D打印方式制作个性化定制版本。中心轴承孔的端面设置0.5mm深的沉台，用于放置轴承防尘盖，避免把玩过程中灰尘进入轴承内部影响旋转顺滑度，同时沉台也可作为装饰件的安装位，用户可自行更换不同配色的装饰盖实现外观个性化。臂身表面预留了0.2mm深的平面区域，可用于印制logo、图案或者做表面纹理处理，满足不同场景的外观定制需求。整体结构无易损件，除轴承为标准外购件外，主体为单一整体结构，装配工序仅需压装四个轴承即可完成成品组装，生产装配效率高，成本可控。在实际使用场景中，该结构除了作为解压玩具，

　　也可作为机械结构教学的演示件，用于展示转动惯量、轴承装配、同轴度控制等机械基础知识点，帮助初学者理解旋转类零件的设计要点。设计过程中对三个臂的质心位置做了反复校核，确保整体质心与中心轴承的回转中心完全重合，避免旋转时产生离心振动，保证高速旋转时的稳定性，即使在倾斜状态下旋转也不会出现明显的晃动感。臂端的轴承安装位深度设置为5mm，轴承压装后端面与臂身表面齐平，不会突出表面影响握持手感，同时保证轴承与安装孔的接触长度足够，旋转过程中轴承不会发生松脱。
