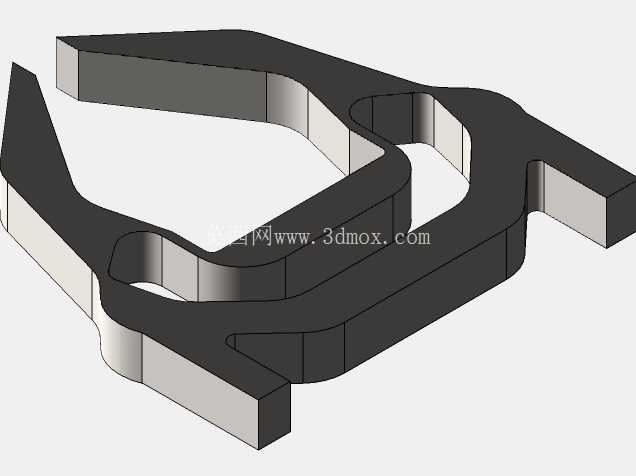

适配2D打印拓扑的异形夹持工装结构

　　在中小批量零件加工、装配工位的上下料环节，这类异形夹持结构的应用场景十分明确，主要针对形状不规则、夹持面存在曲面落差的工件完成定位与夹紧动作，替代传统平口钳无法适配异形轮廓的短板，尤其适合在工位空间局促、夹持动作需要避让工件周边干涉特征的场景下使用。从实际使用逻辑来看，该夹持结构采用单一体式的成型设计，没有额外的铰接、销轴类活动连接部件，整体依靠自身的结构形变提供夹持力，不存在活动部件长期使用后的磨损间隙问题，日常维护仅需检查安装面的紧固状态即可，维护成本远低于多零件组合的夹爪结构。

　　设计阶段优先考虑了2D拓扑加工的可行性，整体结构的所有截面轮廓均沿垂直方向拉伸成型，不存在倒扣、曲面变径等需要多轴加工才能实现的特征，采用常规线切割、激光切割设备即可完成毛坯下料，后续仅需对夹持接触面做少量打磨去毛刺处理就能投入使用，加工门槛低，生产周期短，适合车间现场快速打样制作适配特定工件的专用夹具。从结构受力角度分析，该夹持件的轮廓曲线经过拓扑优化，在保证夹持端有足够接触面积的前提下，去除了非受力区域的多余材料，整体重量比同夹持力的实心块式夹具降低近四成，安装在机械手末端或者工装台架上时，不会给执行端带来额外的负载负担。

　　夹持端的开口轮廓做了渐变式的过渡设计，两个夹持臂的内侧轮廓匹配常见的轴类、带凸缘类零件的外形，夹持时接触应力分布均匀，不会在工件表面留下压痕，适合对表面质量要求较高的成品零件周转夹持。安装边界方面，该结构的尾部预留了平直的安装基准面，可直接通过螺栓紧固在标准气缸的活塞杆端、或者工装台的定位槽内，安装面的平面度公差控制在0.02mm以内，安装后不需要额外做找正调整，夹持重复定位精度可以控制在0.1mm范围内，满足大部分普通装配、检测工位的精度要求。结构的臂厚经过受力校核，在常规0.5MPa气动推力作用下，夹持臂的最大形变量不超过0.05mm，不会因为夹持力过大出现结构塑性变形，长期反复夹持动作下的疲劳寿命可以满足百万次以上的使用需求。

　　在实际产线适配中，这类夹持结构可以根据待夹持工件的具体轮廓，快速调整内侧开口的曲线参数，不需要重新设计整体的安装接口，同一系列的夹持件可以共用尾部的安装基准，换型时仅需更换前端的夹持块即可，大幅降低了多品种小批量生产场景下的工装制作成本。不同于常规的两爪平行夹爪，该结构的夹持开口呈非对称布局，可以避让工件侧面伸出的管线、凸台等干涉特征，在狭窄的装配空间内也能完成夹持动作，不会和周边的工装、设备部件发生碰撞。夹持接触面没有做额外的齿纹设计，依靠加工后的金属表面摩擦力即可提供足够的夹持力，对于表面粗糙度Ra1.6以下的工件，夹持时不会出现打滑移位的情况，如果需要夹持表面更光滑的零件，也可以在夹持面粘贴防滑橡胶垫，不需要对基体结构做二次加工。整体结构没有藏屑的死角，加工过程中产生的切屑、车间的灰尘可以直接通过压缩空气吹除，不会在结构缝隙内堆积影响夹持精度，适合在机加工、焊接、装配等多类车间环境下使用。
