可2D打印拓扑结构柔顺夹持器结构

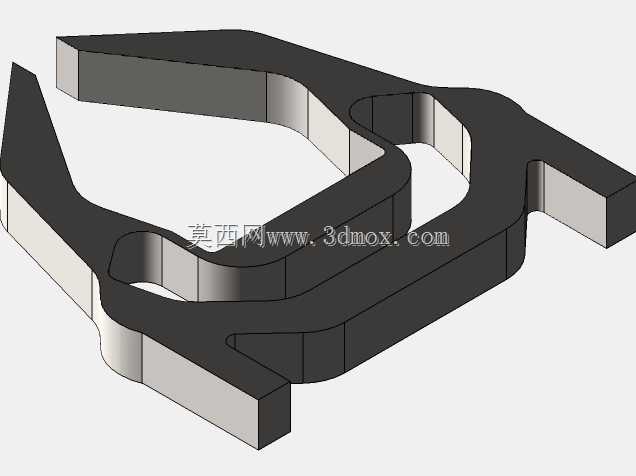

　　这款柔顺夹持机构采用一体化平面拓扑构型设计，整体为单一件式结构，无需额外装配铰接部件，可直接通过2D增材制造工艺或线切割工艺从板材加工成型，大幅降低了小批量定制场景下的加工与装配成本。从实际应用场景来看，这类柔顺夹持器常适配于轻载自动化分拣工位、实验室精密样件转移工位、小型装配线的工件取放环节，尤其适合对表面易刮伤的薄壁件、异形小件进行夹持作业，相比传统带铰接副的刚性夹爪，其依靠自身结构的弹性变形实现夹持动作，不存在铰接间隙带来的夹持定位误差，也无需定期对铰接轴、销轴等易损件进行维护更换。

　　从功能特性上看，该夹持器的两个夹持臂通过中间的柔顺变形梁连接，当驱动端施加向内的夹紧力时，变形梁产生可控的弹性弯曲，带动两个夹持端同步向中心收拢，夹持面的贴合度可随被夹工件的外形产生自适应微调，能适配一定尺寸范围内的异形工件，无需针对单一工件定制专属夹爪型腔。夹持臂的轮廓做了等强度过渡设计，在变形量最大的梁段位置做了圆弧过渡处理，避免应力集中导致的结构疲劳失效，在反复夹持循环下能保持稳定的变形回复精度，不会出现塑性变形导致的夹持力衰减。

　　设计思路上，该结构完全摒弃了传统夹爪的多零件拼接方案，所有功能结构都集成在单一平面板材轮廓内，整体厚度方向无复杂曲面特征，加工时仅需完成平面轮廓的切割即可，无需多轴加工工序。设计过程中通过拓扑优化方法对材料分布进行迭代，去除了非受力区域的多余材料，在保证整体结构刚度与夹持力输出要求的前提下，尽可能减轻了夹爪自身重量，降低了对驱动端输出力的要求，也能适配负载较小的轻型机械臂末端安装。

　　从安装边界与尺寸适配角度看，该夹持器的尾端为平直安装面，预留了标准的安装孔位，可直接与常见的笔型气缸、电动推杆驱动端连接，安装孔的孔距符合轻型末端执行器的通用安装规范，无需额外设计转接法兰即可完成装配。整体外轮廓在完全张开状态下的最大宽度控制在常规轻型夹爪的适配尺寸范围内，夹持行程可通过调整驱动端的输入位移进行控制，最大夹持力可通过更换不同弹性模量的加工材料进行调整，比如采用弹簧钢材质时可获得更大的夹持力，采用尼龙或PLA材质时可用于脆弱样件的轻柔夹持。夹持端的内侧做了平直接触面设计，可根据实际夹持需求粘贴防滑硅胶垫或定制仿形接触块，进一步拓展适用场景。在实际工况使用中，这类一体化柔顺夹爪的响应速度更快，因为没有铰接部件的传动间隙，驱动端的位移可直接转化为夹持动作，在高速分拣场景下能缩短取放节拍，同时因为零件数量少，故障点大幅减少，在无尘车间、洁净实验室等对污染物控制要求高的场景下使用时，不会出现铰接部件磨损产生的碎屑掉落问题，适配性更强。
