板材冲压成型用导柱式冲压工装结构

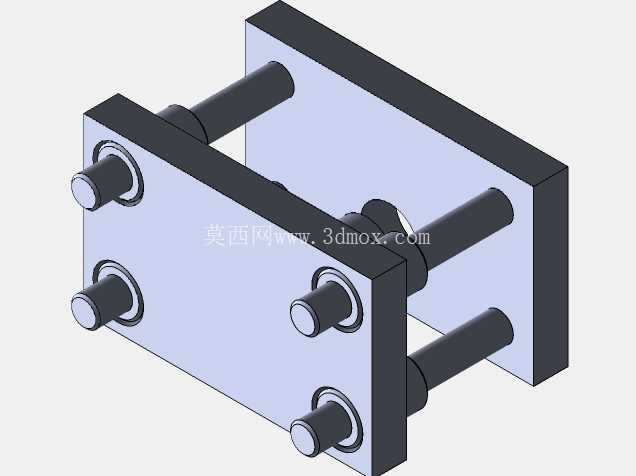

　　这套冲压工装结构，是面向平板金属板材连续冲压工序设计的成型作业组件，在五金钣金加工车间的冲压工位上承担核心执行功能，适配常规开式压力机的安装接口，可直接固定在压力机滑块与工作台面之间完成落料、冲孔、浅成型等常规冲压作业。整套结构采用后侧导柱的模架布局，上下两块平行模座通过四根等径导柱配合导套实现精准导向，导柱与导套的配合间隙控制在微米级，能够抵消压力机滑块运行过程中产生的微小偏载，保证上下模合模时的对位精度，避免冲头与凹模出现啃模、错位的问题，延长核心工作零件的使用寿命。

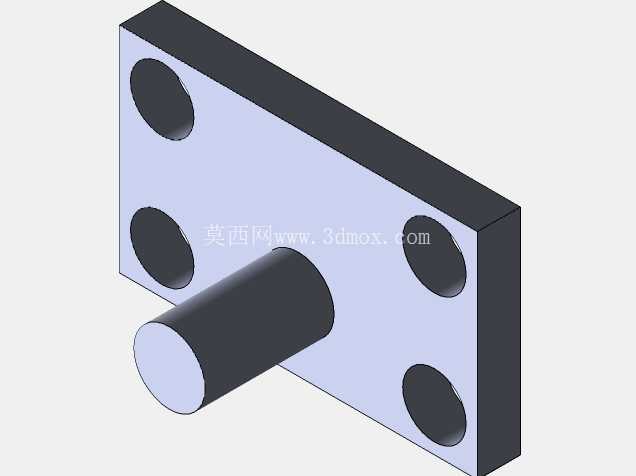

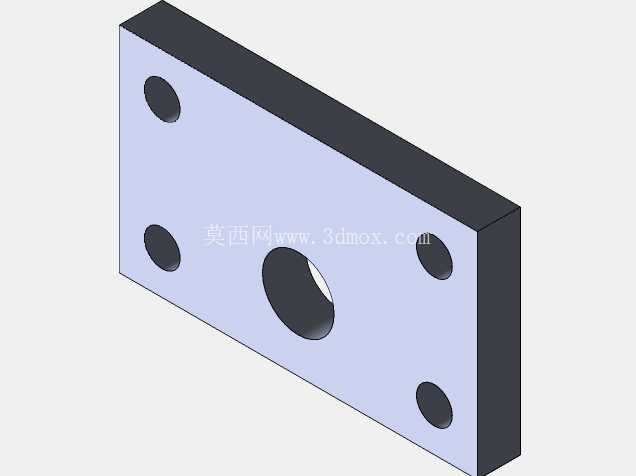

　　从结构组成来看，上模部分集成了冲头固定板、冲头背板，冲头根据加工需求可快速更换不同规格的成型刃口，背板采用高硬度合金钢材制作，能够分散冲头冲压瞬间承受的反向冲击力，避免冲头尾部受力凹陷导致的装配精度下降；下模部分配套设置了卸料板结构，冲压完成后卸料板在弹性元件的作用下将箍在冲头上的板材成品推离模面，防止板材随冲头上移造成工位卡料，保障连续冲压作业的顺畅性。在安装边界设计上，上下模座的安装孔位按照通用压力机的T型槽间距做了标准化适配，模座整体的长宽尺寸预留了足够的装夹空间，导柱的伸出长度经过行程校核，保证滑块在上止点位置时导柱与导套仍有足够的配合长度，不会出现导套脱开导柱的情况，合模全过程始终保持导向约束。

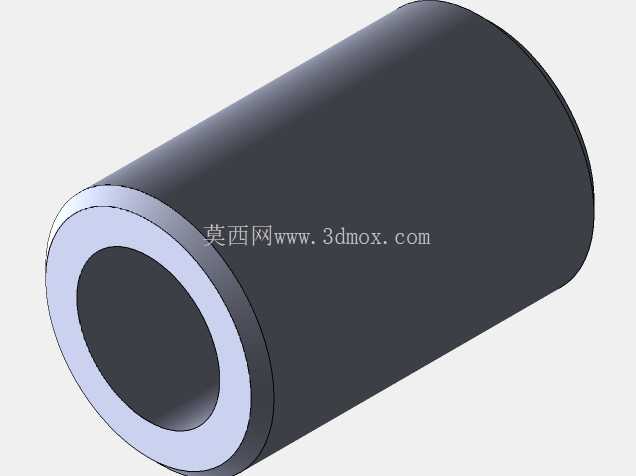

　　实际应用场景中，这类工装广泛用于家电钣金配件、五金连接件、小型汽车冲压件的批量生产，针对厚度0.5-3mm的冷轧钢板、镀锌板、铝板都有较好的适配性，设计时充分考虑了工位操作的安全性，模座边缘做了倒角处理，没有突出的尖锐棱角，导柱端部做了圆弧导向导入段，合模时即使存在微小的位置偏差也能顺利导入导套。结构设计过程中，优先保证了核心受力部件的刚度，模座采用中碳钢整体铣削加工，经过时效处理消除内应力，长期承受冲压交变载荷也不会出现变形翘曲；导柱导套采用渗碳淬火处理，表面硬度达到HRC58-62，耐磨性能优异，日常维护只需要定期加注润滑脂即可保证导向精度，不需要频繁更换导向零件。

　　冲头与固定板的装配采用过盈配合加止动螺丝锁紧的方式，更换冲头时只需要松开止动螺丝即可快速拆卸，不需要完全拆解上模组件，能够大幅减少生产线换型的停机时间。卸料板的行程根据冲压件的最大成型高度做了冗余设计，即使是带浅拉伸特征的冲压件，也能保证卸料时完全脱离冲头表面，不会出现带料问题。整套结构的受力传递路径经过优化，冲压时的冲击力从冲头传递到上模座，再均匀分散到压力机滑块接触面，不会出现局部应力集中导致的模座开裂问题，下模座的受力面同样做了加强筋设计，在不增加整体重量的前提下提升了底座的抗弯刚度，长期满负荷作业也能保持模面的平行度。对于结构设计从业者来说，这套结构的导向布局、受力传递设计、快换结构思路都有较高的参考价值，建模时所有配合面的公差标注、装配间隙的取值都符合冲压模具设计的行业规范，可直接作为同类型工装设计的参考蓝本，根据具体的冲压件特征调整冲头、凹模的形状尺寸即可快速衍生出适配不同产品的工装结构，大幅缩短同类型项目的设计周期。
