薄板冲孔成型冲压模具结构设计

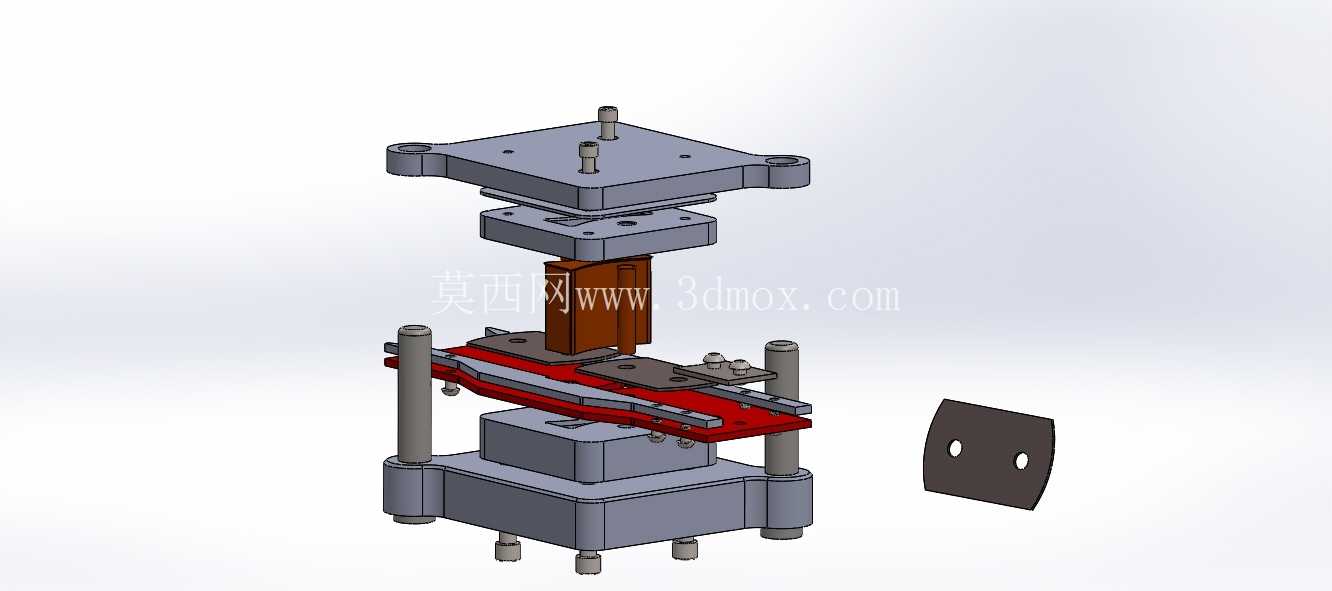

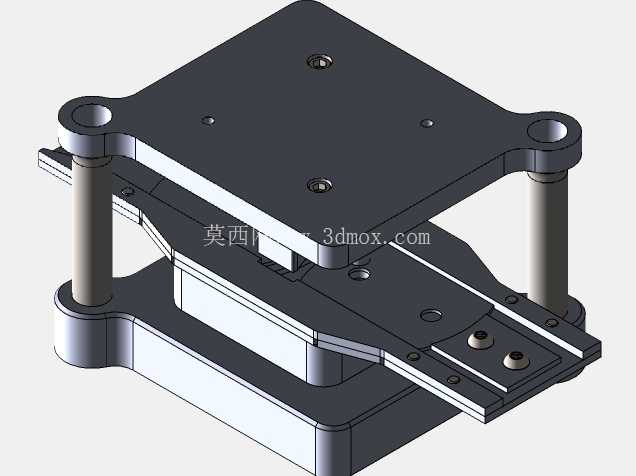

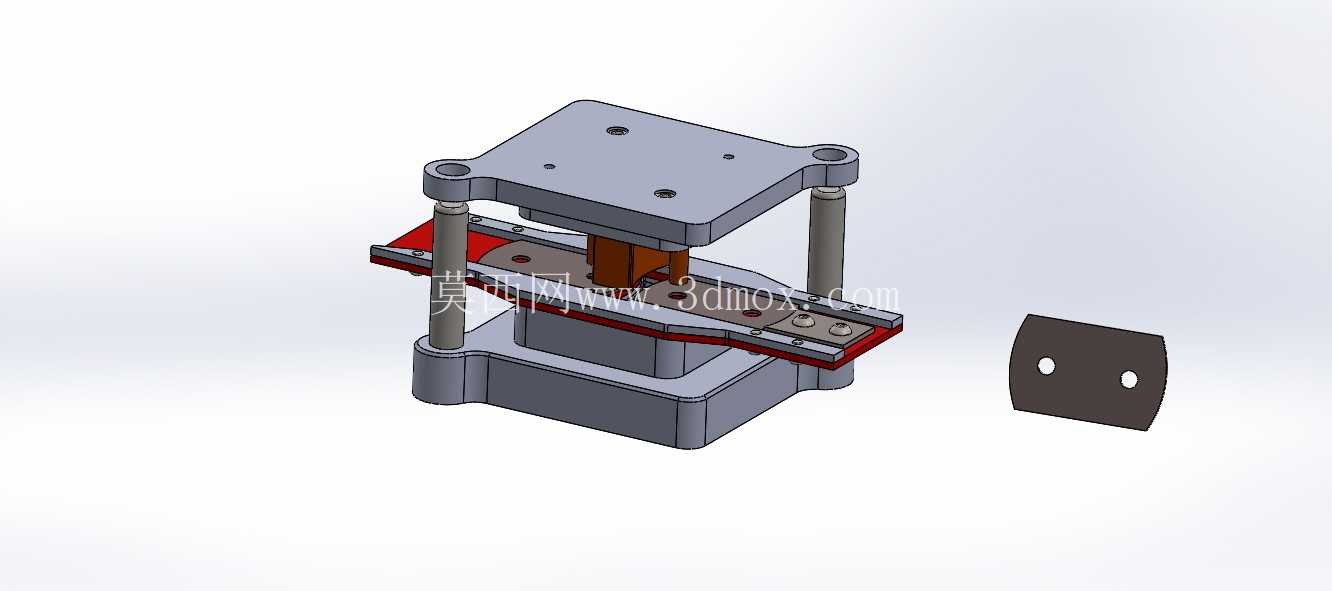

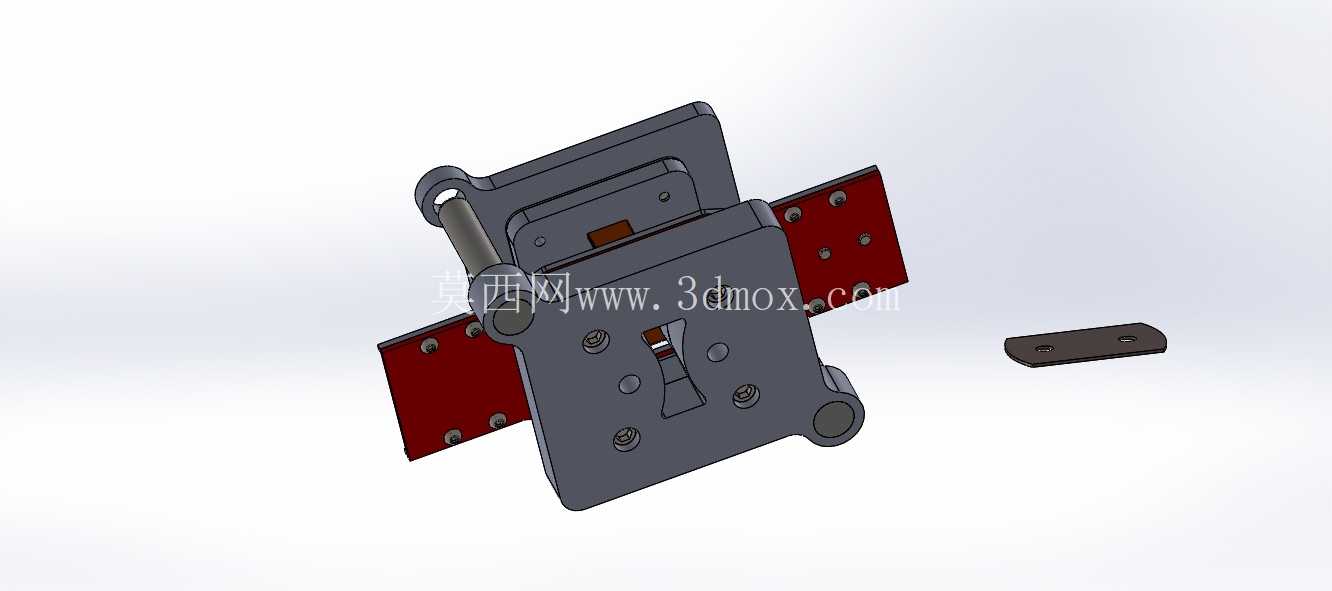

　　这套冲压工装主要面向五金薄板类零件的冲孔成型工序，在日用五金、家电结构件、汽车小尺寸覆盖件配套加工场景中应用广泛，适配常规机械式冲床的安装接口，可直接装夹在公称压力63吨及以上规格的开式冲床上完成批量生产作业。整套模具采用标准的导柱导套模架结构，上下模座均选用45号钢调质处理，保证长期受冲击载荷下的结构刚性，导柱导套配合间隙控制在0.02mm以内，合模过程中可自动校正上下模的对位偏差，避免冲裁过程中出现啃模、毛刺过大的问题。

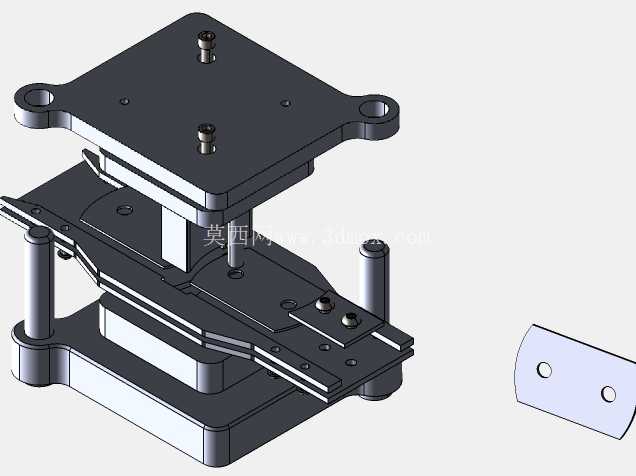

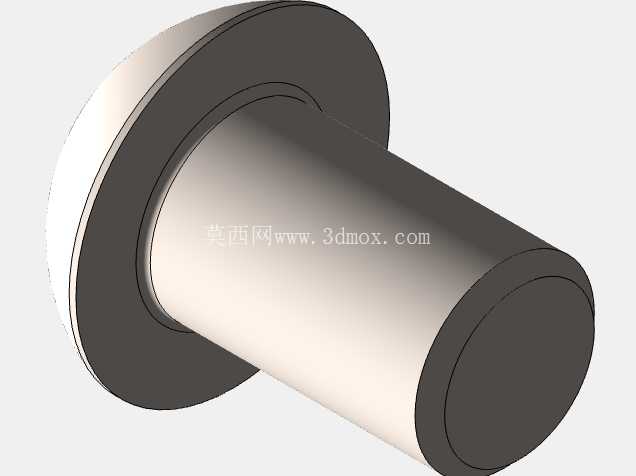

　　上模部分集成了凸模固定板、卸料板与弹性卸料组件，卸料弹簧选用矩形截面重载弹簧，合模前卸料板先压紧待加工板材，防止冲裁过程中板材发生翘曲移位，冲裁完成后弹性力带动卸料板将卡滞在凸模上的板材顺利脱出，无需人工额外撬取。下模部分设置了凹模镶块、定位挡料销与废料落料通道，凹模刃口采用镶嵌式结构，刃口磨损后可单独更换镶块，无需整体报废下模座，大幅降低后期维护成本；挡料销的位置按照板材送料步距精准设置，操作人员手动送料时只需将板材边缘抵住挡料销即可完成定位，重复定位精度可控制在0.1mm以内，满足普通五金零件的加工公差要求。

　　从安装边界来看，整套模具闭合高度控制在220mm，最大开模行程100mm，上下模座的安装槽尺寸适配常规冲床的T型槽间距，无需额外加工转接板即可完成装夹；模架周向设置的四个吊装孔方便车间内天车转运，安装时可通过模座边缘的基准块快速校准与冲床滑块的平行度，缩短换模调试时间。设计过程中重点考虑了冲裁力的均匀分布，凸模的排布尽量靠近模架中心位置，避免冲裁时出现偏载导致导柱异常磨损，同时在凸模与固定板之间设置了小间隙配合，方便凸模磨损后快速拆卸更换；针对冲孔后产生的废料，下模座内部开设有倾斜的落料滑槽，废料可顺着滑槽直接滑入机床下方的废料收集箱，无需人工定期清理模腔内部的积料，减少生产过程中的停机辅助时间。

　　实际生产验证中，这套模具可适配厚度0.8-2mm的冷轧钢板、镀锌板加工，单次冲裁行程即可完成两个安装孔的冲制成型，冲出的孔位边缘光滑无撕裂带，断面粗糙度可达到Ra3.2，无需后续额外去毛刺工序；模具的刃口单次修磨寿命可达3万冲次，正常维护条件下整体使用寿命不低于50万冲次，完全满足中小批量五金零件的连续生产需求。结构设计上没有采用复杂的气动或液压辅助组件，全部依靠机械弹性元件与标准模架配件实现功能，对车间的配套气源、电源没有额外要求，适合中小型五金加工车间的现有设备条件，操作人员只需经过简单的安全培训即可上岗操作，换模调试时间可控制在30分钟以内，适配多品种小批量的柔性生产需求。
