钣金V型槽折弯上下模配套工装结构

这套折弯上下模配套结构，是钣金冲压成型工序里的核心执行部件，日常主要适配机械式、液压式折弯压力机的滑块与工作台安装位，用来完成碳钢板、不锈钢板、铝合金板等常见金属板材的角度折弯作业，覆盖机箱机柜加工、五金结构件生产、钣金外壳制造等多个生产场景的成型需求。

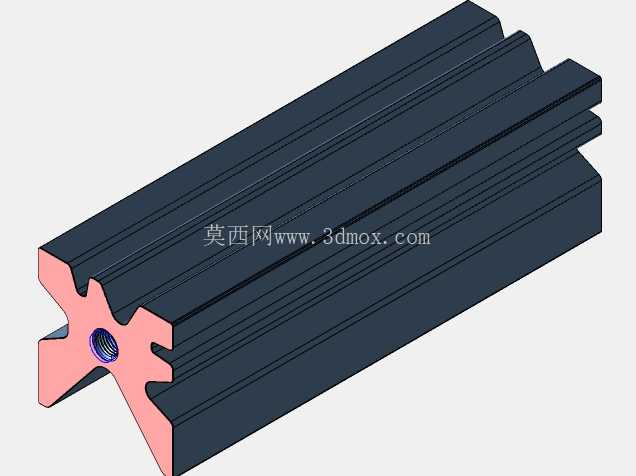

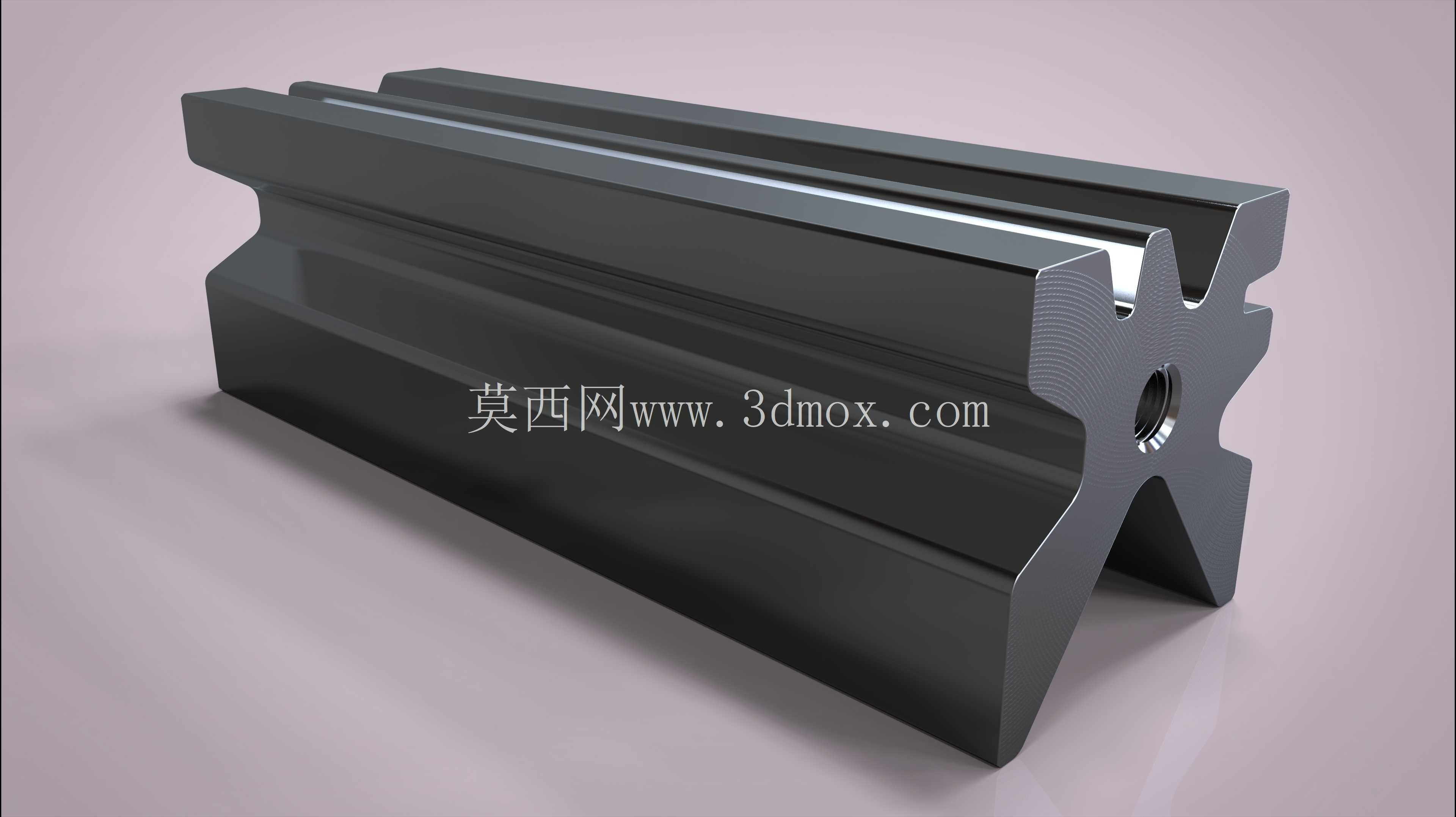

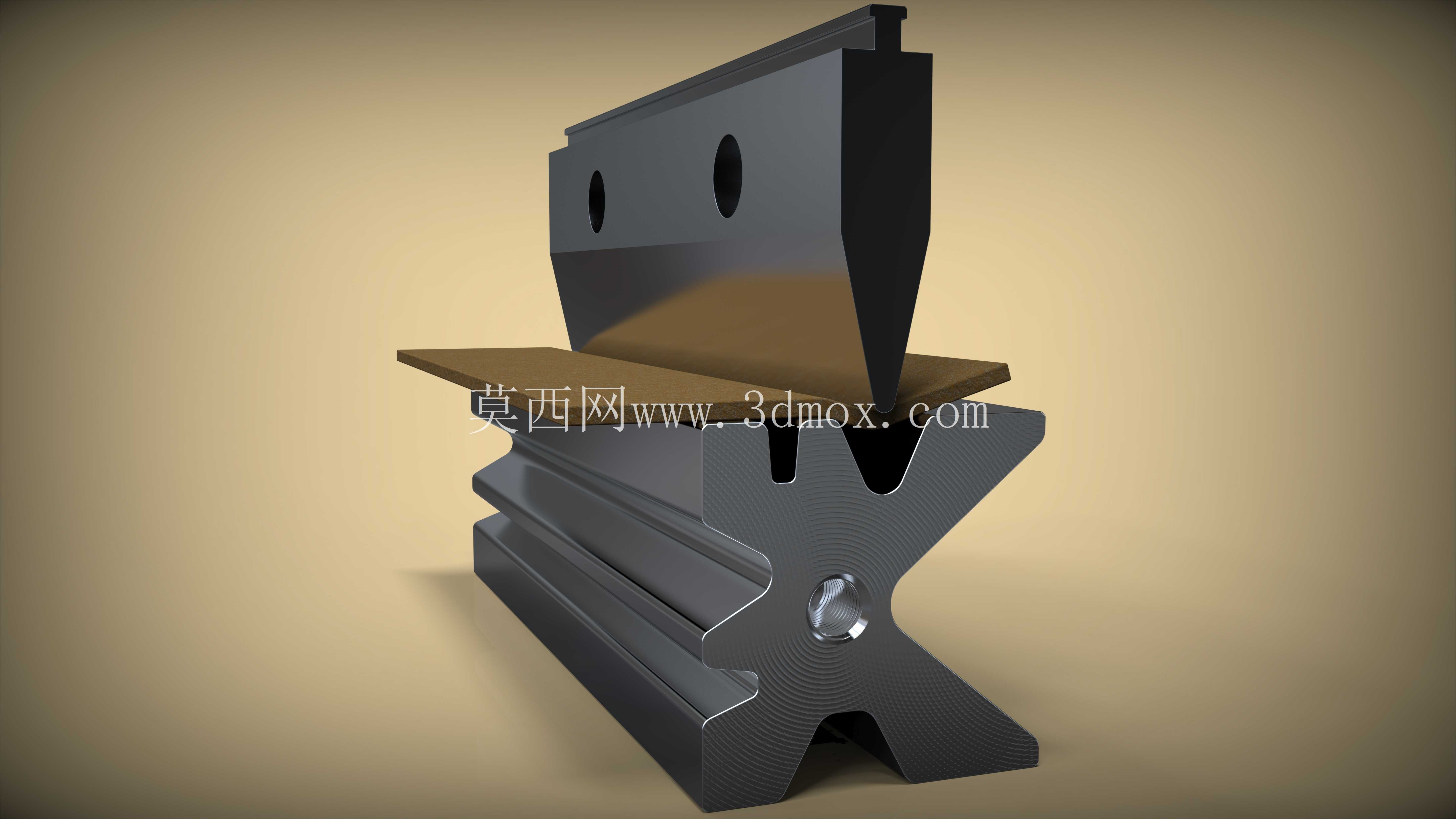

从实际安装边界来看，上模为直身弯刀型结构，模柄部分的安装槽尺寸匹配常规折弯机的快夹锁紧结构，不需要额外改装夹模座就能直接装夹，上模的刃口做了分段式避让设计，靠近两端的位置预留了安装固定孔，既可以整幅安装完成长尺寸板材的通长折弯，也可以根据工件的折弯长度拆分拼接成不同长度的模段，适配小尺寸工件的局部折弯需求，避免整幅模具安装带来的干涉问题。下模为多V槽对称结构，不同槽口宽度对应不同厚度板材的折弯需求，不需要频繁更换下模就能完成0.5mm到6mm厚度区间板材的常用角度折弯，下模底部的定位基准面做了精磨处理，安装时贴紧折弯机工作台的定位槽就能保证模口的平行度，不需要反复打表调整就能控制折弯角度的公差在±0.5°以内。

设计思路上，这套模具没有采用复杂的快换接口结构，而是沿用了行业通用的安装尺寸标准，兼顾了老旧设备的适配性，上模的刃口角度和下模V槽的开口角度做了回弹补偿设计，针对不同材质的板材回弹特性，刃口实际角度比目标折弯角度小2°到3°，抵消板材成型后的回弹变形，保证折弯后工件的角度符合图纸要求。下模的V槽棱边做了R0.5到R2的圆角过渡处理，根据不同槽宽匹配对应的圆角半径，避免折弯过程中棱边划伤板材表面，尤其是针对不锈钢、覆膜铝板等对表面质量要求高的工件，能有效减少压痕、划痕等外观缺陷，减少后续打磨抛光的工序量。

实际生产使用中，这套模具的功能覆盖了90°直角折弯、钝角折弯、压平折弯等常见的钣金折弯工序，上模的让位结构可以完成盒型工件的四边折弯，不会和已折弯的侧边发生干涉，下模的对称结构可以在一侧槽口磨损后翻转180°使用另一侧槽口，延长模具的整体使用寿命。模具的受力结构做了优化，上模的受力中心和安装中心完全重合，折弯过程中不会出现偏载导致的模座变形、角度不均问题，下模的支撑筋结构对应每个V槽的受力位置，满负荷折弯时不会出现槽口变形、塌陷的问题，适合批量连续生产的作业场景。

从结构细节来看，上模的固定孔为沉头孔设计，锁紧螺栓安装后不会突出模体表面，避免送料过程中螺栓头刮擦工件表面，下模的侧面做了刻度标识线，安装时可以快速对齐滑块与工作台的中心位置，减少调模的辅助时间。上下模的合模间隙做了分段适配，对应不同厚度板材的折弯间隙要求，不需要额外加垫片调整间隙就能完成常规板材的折弯作业，对于新手调模人员也能快速上手，减少调模试折的材料损耗。

在日常维护层面，这套模具的所有工作面都做了淬火处理，表面硬度达到HRC55-60，正常使用情况下刃口的磨损量很小，只需要定期清理模面的铁屑、杂物，在导向接触面涂抹少量润滑脂就能保证长期稳定运行，不需要频繁修磨刃口。针对小批量多品种的钣金加工场景，这套模具的通用性优势非常明显，不需要储备多套不同规格的折弯模就能完成大部分常规工件的折弯加工，降低工装储备的成本，也减少换模的停机时间，提升整体生产效率。
