塑料零件注射成型模具结构设计

这套注塑成型结构针对小型盒状塑料制件开发，日常在消费电子外壳、小型工业接线盒、民用塑料收纳配件的量产场景中广泛使用，整套模腔采用一模一腔布局，适配100吨级卧式注塑机的安装参数，模架整体长宽尺寸控制在180mm×150mm范围内，闭合总高度120mm，完全符合常规小型注塑机的拉杆间距、最大模厚安装边界，无需额外定制改机即可直接上机装夹。

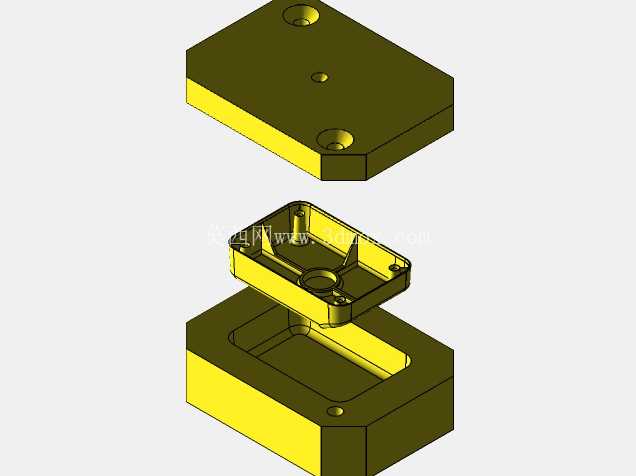

从结构拆分来看，整套模具分为定模固定板、定模型腔板、动模型芯板、动模垫板、推出机构固定板、动模底板几个核心层级，分型面设置在盒状制件的开口端面位置，开模时能保证制件完全留于动模侧，避免粘定模导致的取件故障。浇注系统采用侧浇口进料，浇口开设在制件侧壁非外观面位置，流道截面采用梯形设计，既能减少熔体充模时的压力损失，也能在开模后方便浇口凝料的切除，不会在制件外观面留下明显浇口痕迹。

设计过程中优先考虑了熔体充模的流动平衡性，在型腔角落位置预留了排气间隙，避免填充末端出现困气烧焦、缺料的问题；冷却水道采用直通式循环布局，分别在定模型腔和动模型芯内部排布，水道距离型腔壁的距离控制在12-15mm区间，保证冷却均匀性，减少制件成型后的翘曲变形量。导向定位依靠四角的导柱导套配合，导柱直径选用20mm标准件，合模时能保证型腔与型芯的同轴度误差控制在0.02mm以内，避免出现飞边、错模的成型缺陷。

推出结构采用顶杆顶出布局，顶杆分布在制件的加强筋、侧壁边缘等受力均匀的位置，顶出行程设置为25mm，刚好能将制件完全推出型芯表面，不会出现顶出变形或者顶白的问题。整套模具的成型零件采用镶拼式结构，型腔和型芯的易磨损位置单独做镶件设计，后续量产过程中如果出现局部磨损、飞边，只需要更换对应镶件即可，不需要整体报废模仁，能有效降低后期的模具维护成本。

在实际量产适配性上，这套结构适配常见的PP、ABS、PC等通用热塑性塑料的成型参数，成型时的料温控制区间覆盖180℃-280℃，模温可根据材料特性在30℃-80℃区间调整，注射压力适配80-120MPa的常规注塑参数范围。设计时还考虑了模具的装夹便利性，模架侧面预留了标准的压板槽，上机安装时可以直接用机床标配的压板固定，不需要额外加工装夹位置；定位圈采用标准100mm直径规格，能直接和注塑机的定位孔配合，保证浇口套和注塑机喷嘴的同轴度，避免射胶时出现漏胶问题。

针对盒状制件的内部凹槽结构，设计时没有采用复杂的抽芯结构，而是将凹槽做在动模侧的主型芯上，依靠开模时的强制脱模？不对，这里的凹槽是侧壁的开放式凹槽，开模方向和凹槽出模方向一致，不需要额外的侧抽芯机构，大幅简化了模具结构，降低了模具的制造成本，也减少了量产过程中抽芯机构故障的概率。整套模具的合模导向、冷却、浇注、推出各个系统都经过了成型工艺校验，能保证连续量产时的成型稳定性，制件的尺寸公差可以达到MT5级精度要求，满足普通工业塑料零件、民用塑料配件的尺寸精度需求。
