重型卡车电池盖斜顶注塑成型模具结构

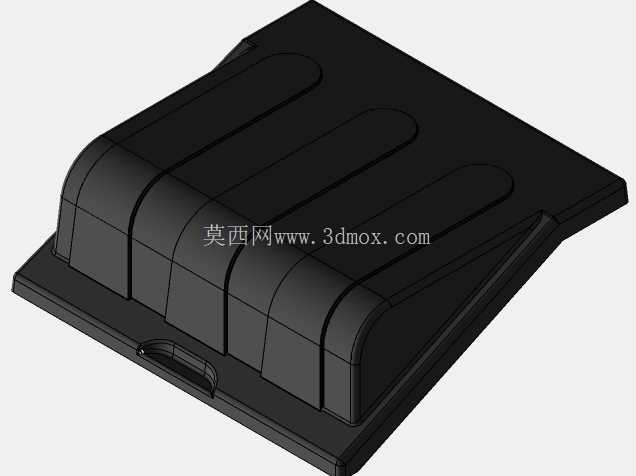

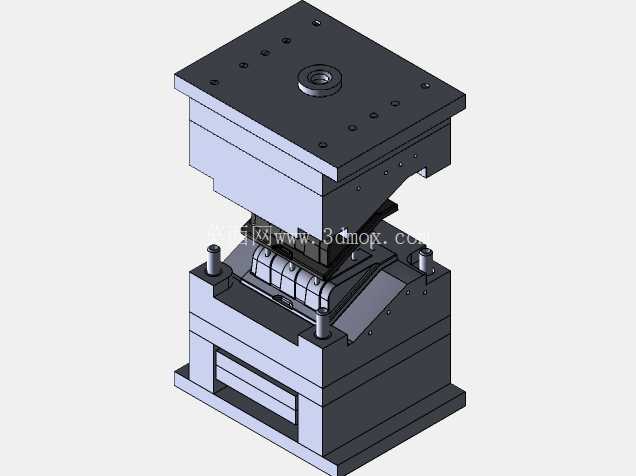

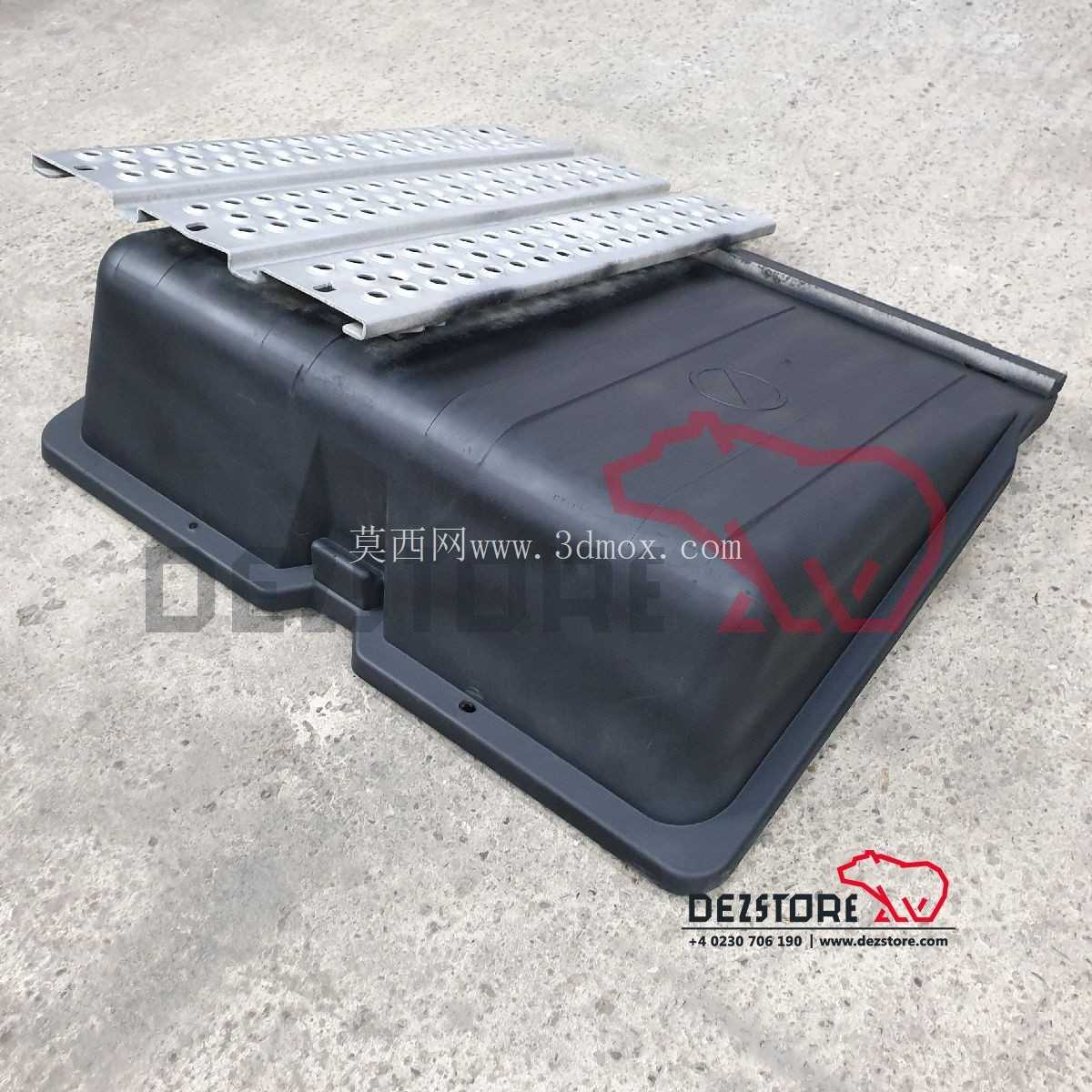

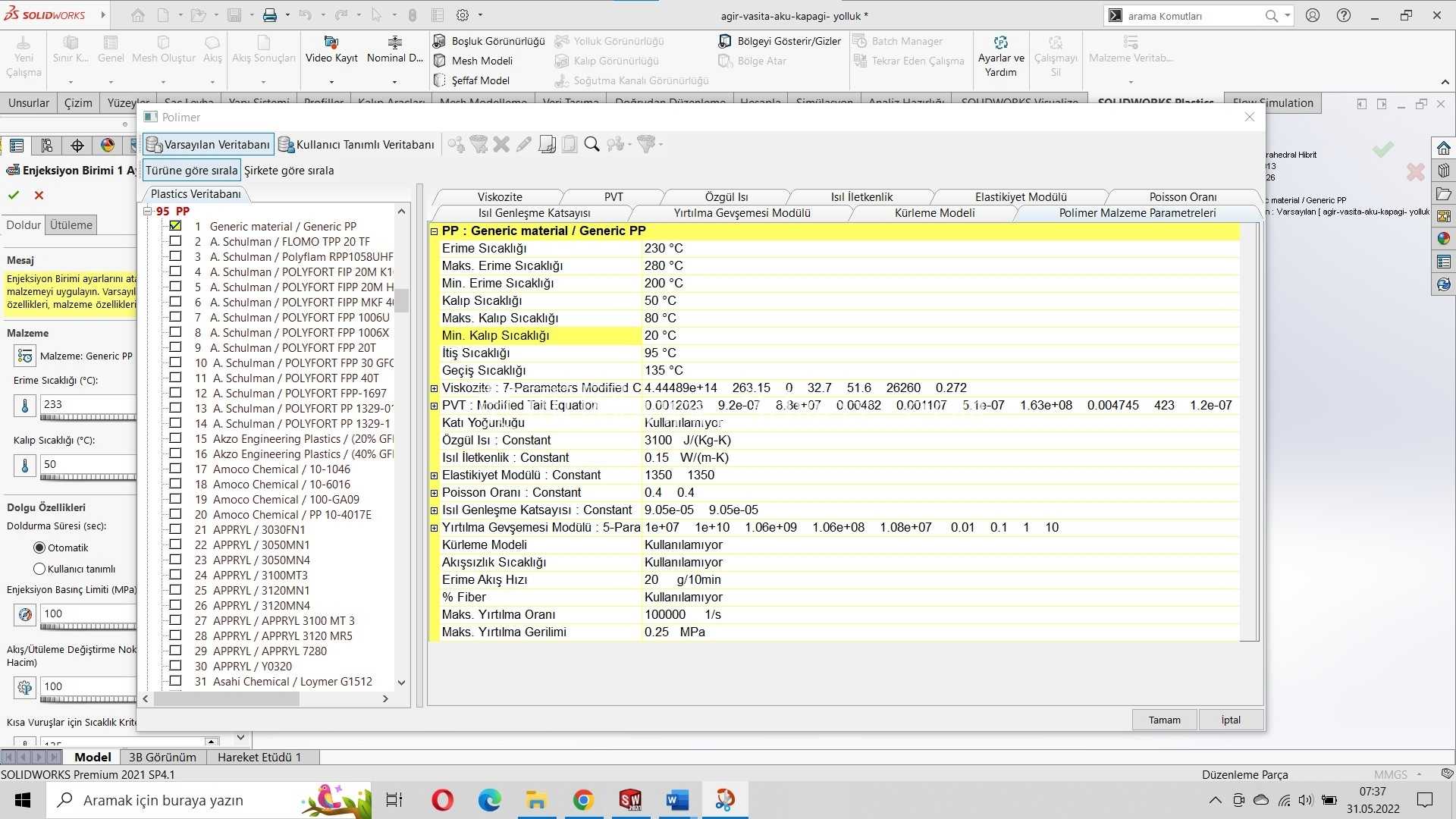

　　这套模具针对重型商用车电池上盖的注塑成型需求开发，适配厚壁改性PP加玻纤的原料特性，解决了电池盖侧边倒扣、安装卡扣位多、平面度要求高的成型痛点。日常应用场景集中在重卡整车零部件配套的注塑生产车间，配套350吨以上卧式注塑机使用，单模次成型一件电池盖产品，成型周期控制在75秒左右，能满足重卡零部件批量供货的节拍要求。从结构设计逻辑来看，模架采用标准龙记细水口模胚，上固定板开设定位圈与浇口套安装位，定位圈直径适配注塑机定模板定位孔尺寸，保证射嘴与浇口套的同轴度，射嘴接触位置做R弧匹配，避免射胶溢料。动定模的分型面沿着电池盖的外轮廓边缘设置，在产品周圈的密封筋位置做0.02毫米的预压飞边槽，防止成型时披锋产生，减少后续人工修剪的工作量。

　　针对电池盖内侧的三个侧向安装卡扣，模具采用斜顶抽芯结构，斜顶的倾斜角度设置为8度，斜顶杆采用SKD61材料氮化处理，表面硬度达到HRC58-62，斜顶与动模仁的配合间隙控制在0.015毫米以内，既保证抽芯滑动顺畅，又不会出现跑胶飞边的问题。冷却系统的排布围绕产品壁厚均匀性设计，定模仁在产品正面区域开设直径12毫米的循环水路，水路距离产品型面的距离保持在15-20毫米，避免距离过近导致产品表面出现冷料痕，距离过远冷却效率不足；动模侧在斜顶间隙、筋位对应位置单独设置隔水片式冷却回路，针对电池盖的加强筋密集区域做重点冷却，防止筋位位置收缩不均导致产品翘曲。

　　顶出系统采用顶针、顶块组合的方式，在产品的周圈法兰边位置设置直径8毫米的圆顶针，在电池盖的平面区域设置直径12毫米的顶块，顶块与模仁的配合做锥度定位，避免长期生产出现顶块错位拉伤产品表面；顶出板设置中托司导柱导向，保证顶出过程的平行度，防止顶针、斜顶出现偏载断裂。安装边界方面，模具总闭合高度为480毫米，适配注塑机的最小模厚要求，动定模的安装孔位置按照350吨注塑机的T型槽间距开设，码模槽宽度为25毫米，码模螺丝采用M16规格；模具的开模行程设置为280毫米，足够保证产品取出时的操作空间，斜顶的抽芯行程为12毫米，完全脱离产品内侧倒扣的安全距离为5毫米，不会出现抽芯不足导致产品顶出拉伤的问题。

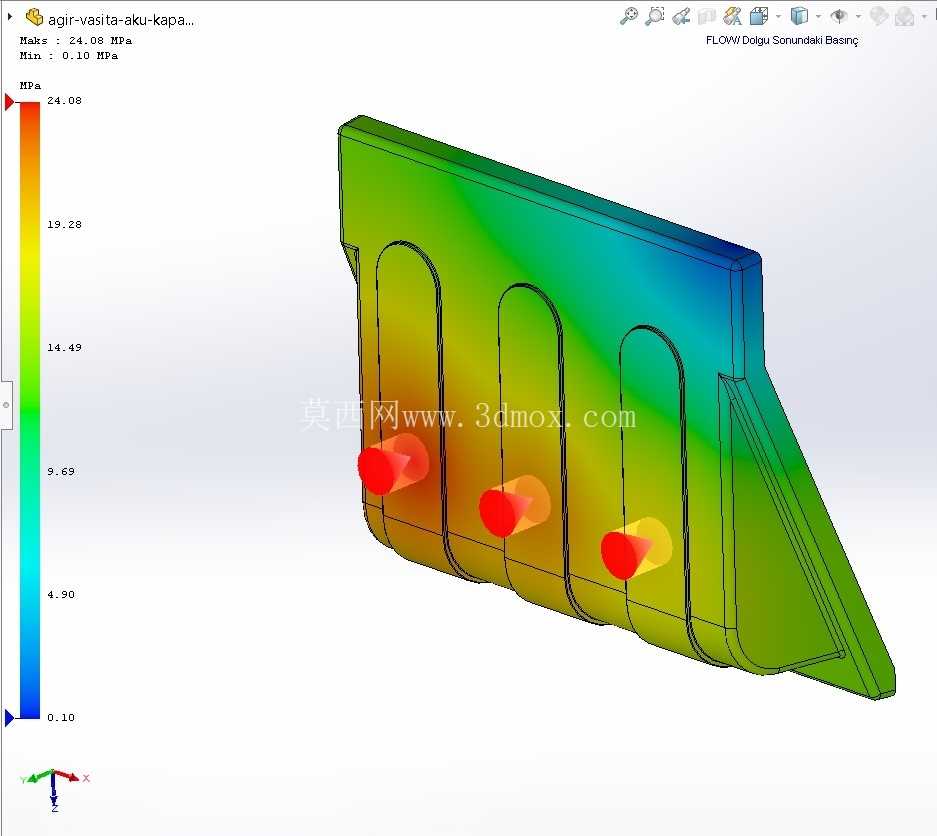

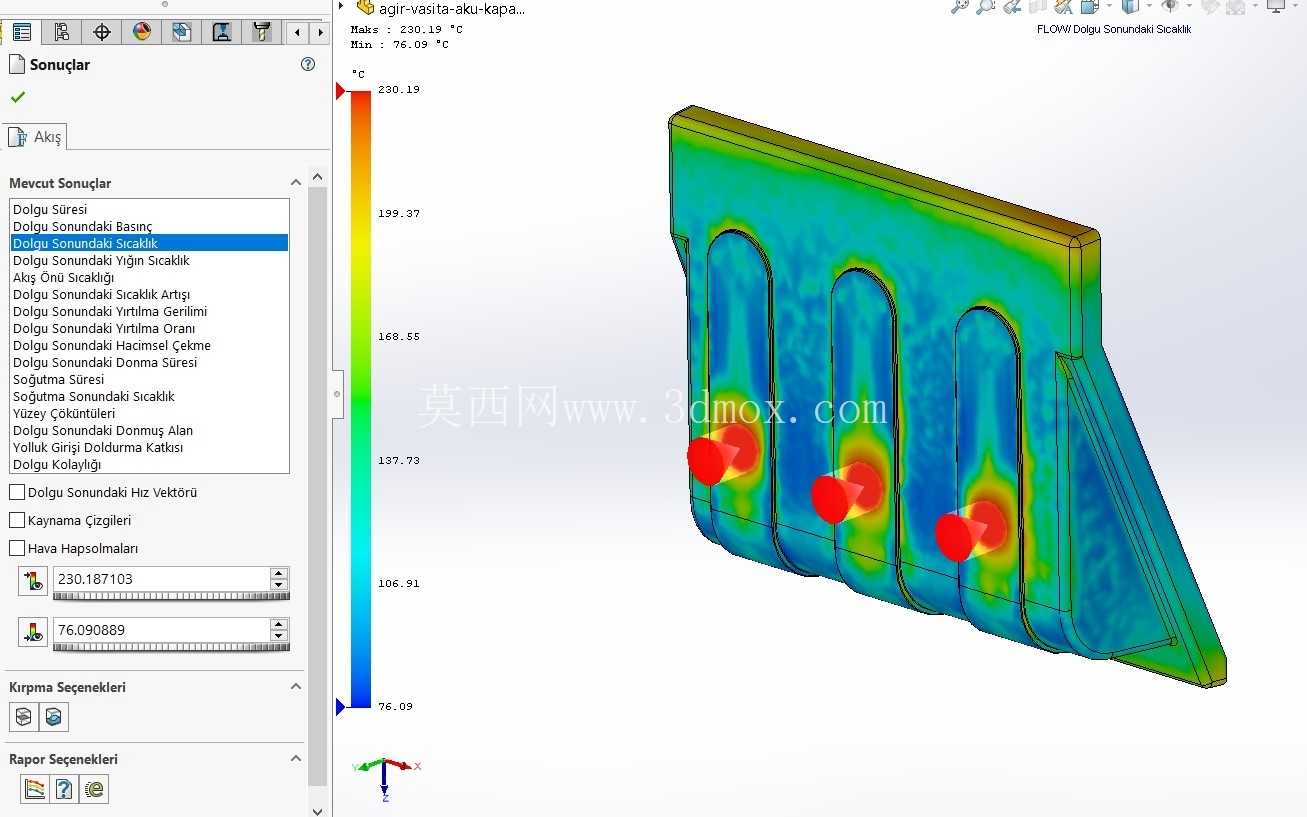

　　浇注系统采用点浇口进胶，浇口位置设置在电池盖的中心非外观面区域，浇口直径为1.2毫米，开模时浇口能自动拉断，不需要后续人工修剪浇口，流道采用梯形截面，减少流道凝料的原料浪费，同时保证射胶时的压力传递顺畅，避免产品远端出现缺胶、熔接痕明显的问题。排气系统开设在分型面的产品末端填充位置，排气槽深度为0.02毫米，宽度为8毫米，引导型腔内的空气在射胶过程中顺利排出，避免产品内部出现气泡、烧焦等成型缺陷。整套模具的导向系统采用导柱导套配合，导柱直径为40毫米，设置在模架的四个角位，其中一个导柱做偏置处理，防止动定模装反导致模仁撞坏，导套采用石墨铜套，长期生产无需频繁加油润滑，减少维护工作量。
