四腔注塑成型模具结构设计方案

这套四腔注塑模具主要面向中小尺寸热塑性塑料零件的批量注塑生产场景，在消费电子外壳、日用塑料配件、小型工业塑料结构件的生产车间中，这类多腔模是兼顾生产效率与单件成本的核心工装。从实际生产用途来看，单模四腔的布局意味着每完成一次注塑开合模循环，就能产出四件合格的成型零件，相比单腔模具生产效率提升三倍以上，同时能大幅降低单件产品分摊的注塑机台能耗、人工操作成本，适合月产能十万级以上的稳定批量订单生产。

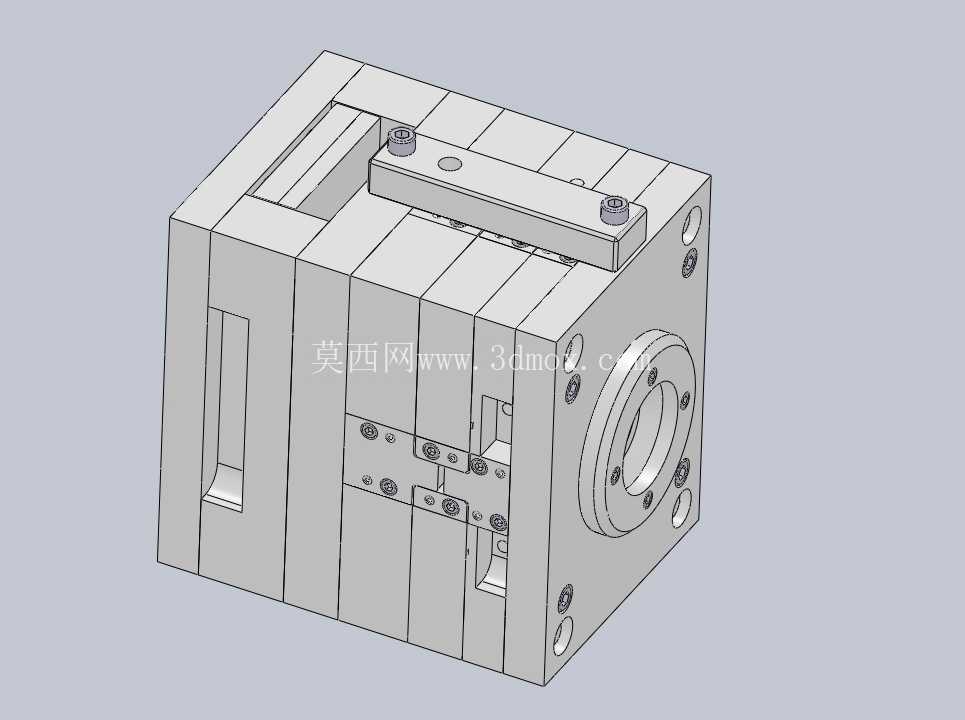

从功能特性上拆解，这套模架采用标准叠层式方铁模架结构，整体刚性充足，能承受120-180MPa的注塑充模压力而不出现模架变形溢料的问题。模具侧面设置的法兰式定位环，能快速与注塑机的射嘴定位孔完成同轴对接，减少上机安装时的校调时间，定位环下方的主流道衬套采用淬火钢材制作，耐射嘴反复接触磨损，长期使用不会出现流道拉伤飞边的问题。模具顶部设置的锁模块与压条结构，是用于固定内部的抽芯滑块或者流道推板，保证开模过程中各模板的开模顺序按照设计逻辑动作，避免出现拉坏成型零件、流道凝料无法自动脱落的问题。

设计思路上，这套模具采用平衡式型腔布局，四个型腔围绕主流道中心呈对称分布，从主流道到每个型腔的分流道长度、截面尺寸完全一致，能保证注塑过程中熔融塑料同时填充四个型腔，各型腔的填充压力、冷却速度保持一致，避免出现同模生产的零件尺寸偏差、收缩率不均的问题。模架上均匀分布的内六角紧固螺钉，按照受力载荷分布排布，在合模承压区域螺钉间距控制在100-120mm之间，保证模板各点的锁模力均匀，不会出现局部锁模力不足导致的分型面溢料。模具侧面开设的多组冷却水嘴接口，对应内部的循环冷却水路，水路围绕型腔周边均匀排布，距离型腔壁的距离保持在15-20mm的合理区间，既保证冷却效率，又避免距离过近导致型腔壁强度不足，生产过程中能将成型周期控制在15-25秒区间，适配大部分通用热塑性塑料的成型工艺要求。

从安装边界与外形尺寸来看，这套模架的整体外形为方正立方体结构，长宽尺寸适配120T-180T规格的卧式注塑机拉杆间距，安装时无需额外修改注塑机的模板螺孔位置，直接通过模具压板就能完成固定。模具的开模行程预留了足够的取件空间，开模后分型面之间的距离大于成型零件高度的两倍，能配合机械手完成自动取件作业，适配自动化无人生产车间的使用需求。模具的顶出结构采用内置式顶针板布局，顶针位置对应每个成型零件的加强筋、壁厚较厚的区域，顶出力均匀分布，避免顶出过程中零件出现顶白、变形的缺陷。在分型面的设计上，采用了平面式分型结构，加工难度低，后期配模修模的工作量小，分型面周边设置了溢料槽，能容纳少量溢出的冷料，避免飞边跑到零件外观面上，减少后续去飞边的人工工作量。整套模具的导向部件采用标准导柱导套结构，导柱设置在动模侧，导套设置在定模侧，合模时导柱先进入导套完成定位，保证定动模的同轴度误差控制在0.02mm以内，避免出现型腔错位导致的零件壁厚不均问题。
