工业传动用T24齿铸铁链轮结构设计

链传动作为工业场景中长距离、重载工况下的核心传动形式，链轮的齿形精度、结构强度直接决定整套传动系统的运行寿命与传动效率，这款T24齿铸铁链轮，主要适配常规节距的工业滚子链条，广泛应用在输送线、农机传动单元、小型机床进给机构、包装设备动力传输段等场景中，相比带传动不存在打滑丢转的问题，相比齿轮传动对安装中心距的容错率更高，适合多粉尘、少维护的车间作业环境。

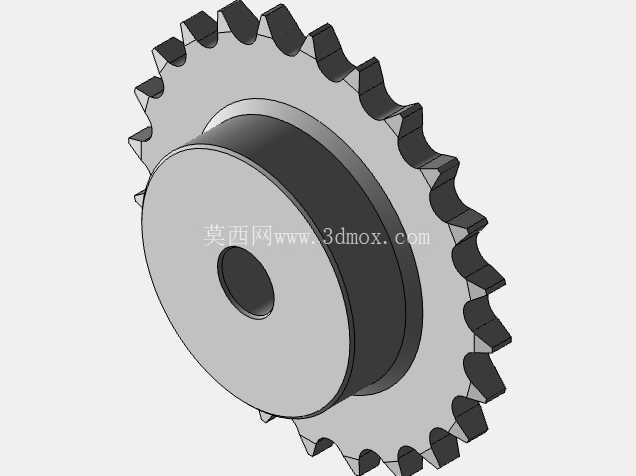

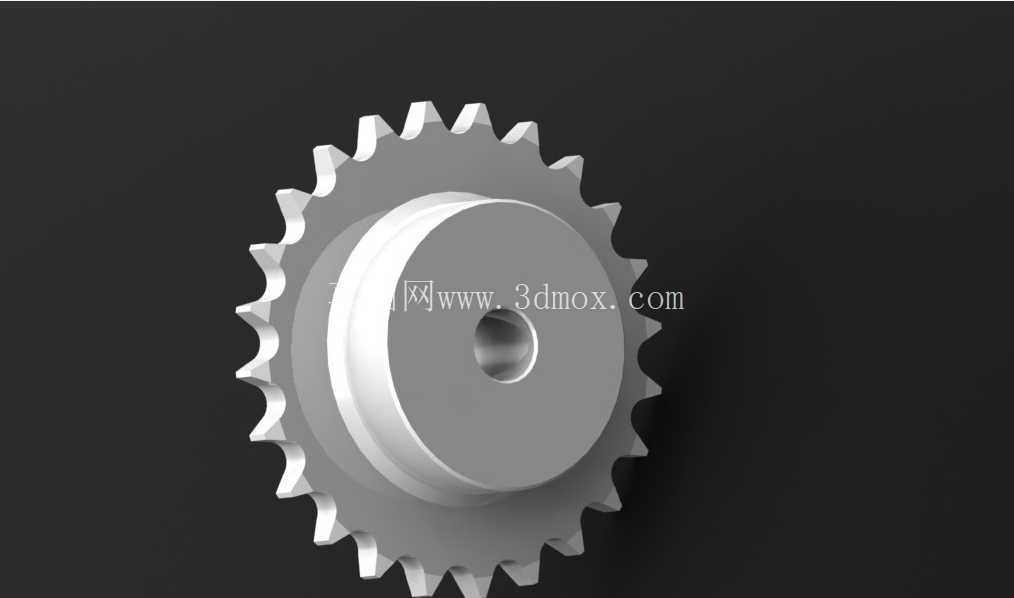

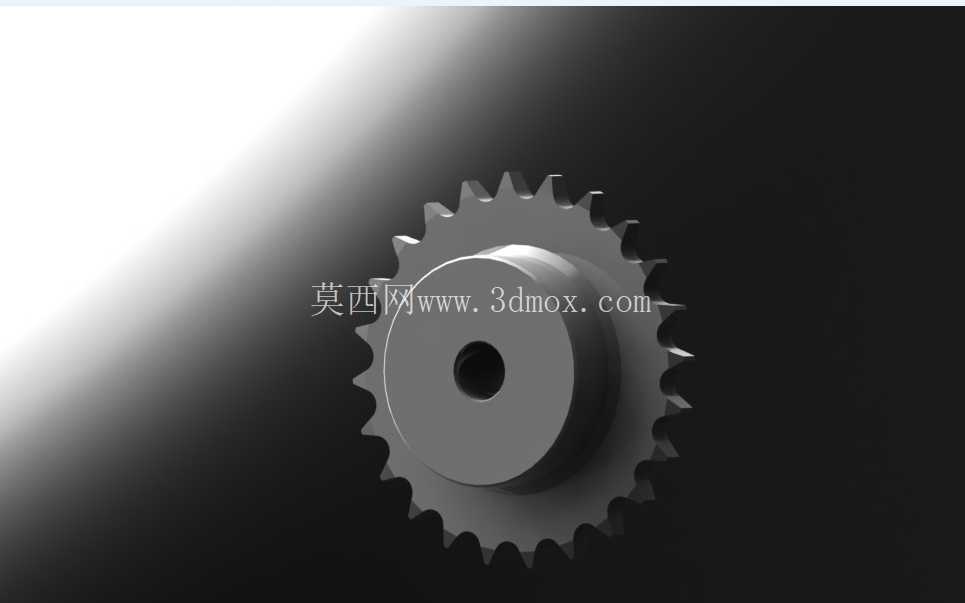

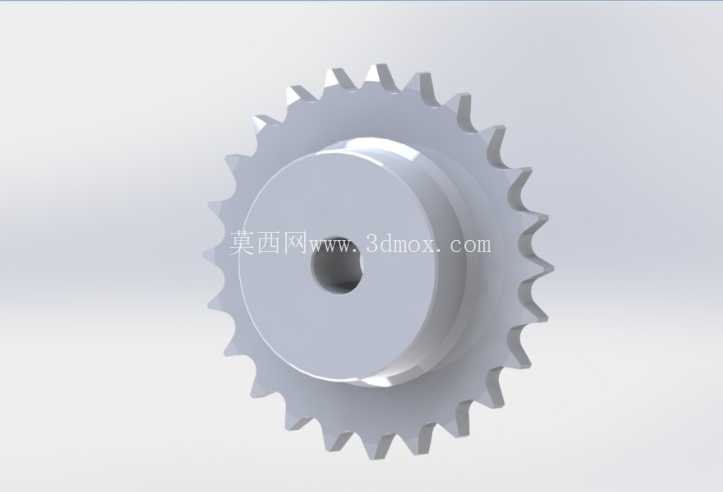

从结构设计逻辑来看，这款链轮采用分体式台阶轮毂结构，中心开设通孔用于穿装传动轴，轮毂部分做了加厚凸台设计，一方面可以增加链轮与轴的配合接触长度，避免传动过程中出现径向晃动，另一方面凸台结构可以在安装时为轴端挡圈或者锁紧螺母留出避让空间，不需要额外加装间隔套就能完成轴向定位，减少装配时的零件数量。齿圈部分的齿形按照对应链条的滚子直径、节距参数做了修形，齿顶圆弧做了平滑过渡，避免链条啮入啮出时出现卡滞、跳齿的问题，齿根位置预留了足够的容屑空间，即使工况中存在铁屑、粉尘堆积，也不会影响链条与齿槽的正常啮合。

材质选用铸铁是经过多场景工况验证的选择，铸铁本身的耐磨性能优异，且具备一定的自润滑特性，在日常润滑维护不到位的情况下，也能保持较长的使用寿命，同时铸铁的减震性能优于钢制链轮，能够吸收链传动过程中产生的啮合冲击，降低整套传动系统的运行噪音。从安装边界来看，这款链轮的轮毂外径、齿顶圆直径、中心通孔直径都按照常规传动的安装尺寸做了适配，中心孔可以根据实际使用的轴径做二次键槽加工，不需要改动齿圈部分的结构，齿面部分不需要做额外的表面硬化处理，常规工况下直接安装即可使用，针对重载工况也可以在齿面做高频淬火处理提升耐磨性能。

在实际选型应用中，24齿的链轮属于中低速传动的常用齿数选择，齿数过少会导致传动过程中动载荷增大、链条磨损加快，齿数过多则容易在链条磨损后出现脱链问题，24齿的设计刚好平衡了传动平稳性与结构紧凑性的需求，适合传动比在1:2到2:1之间的动力传输场景。安装时需要保证两轴的平行度偏差在允许范围内，链轮的端面跳动量控制在标准要求以内，避免出现偏磨导致的链条单侧快速磨损。设计过程中对齿形的渐开线过渡段做了反复校核，确保链条在啮入时是渐进接触，而非刚性撞击，这一细节设计能够有效降低传动过程中的冲击载荷，延长配套链条的使用寿命。轮毂与齿圈的连接位置做了圆角过渡，避免应力集中导致的轮毂开裂问题，即使在频繁正反转的传动场景中，也能保证结构强度满足使用要求。

在输送线应用场景中，这类链轮通常成对安装在输送线的两端，配合张紧机构调整链条的张紧度，长时间运行后只需要定期检查齿面磨损情况、补充润滑脂即可，维护成本远低于同功率等级的齿轮传动结构。在小型农机设备中，铸铁材质的抗冲击性能能够适应田间作业的颠簸、多粉尘环境，不会因为少量泥沙进入啮合位置就出现齿面崩损的问题。整体结构没有多余的复杂设计，所有尺寸都围绕通用安装场景做了适配，不管是做设备维修替换，还是新设备的传动结构设计，都能够直接匹配对应的标准链条，不需要额外做定制化的结构修改。
