铜制电气连接组件精密结构设计

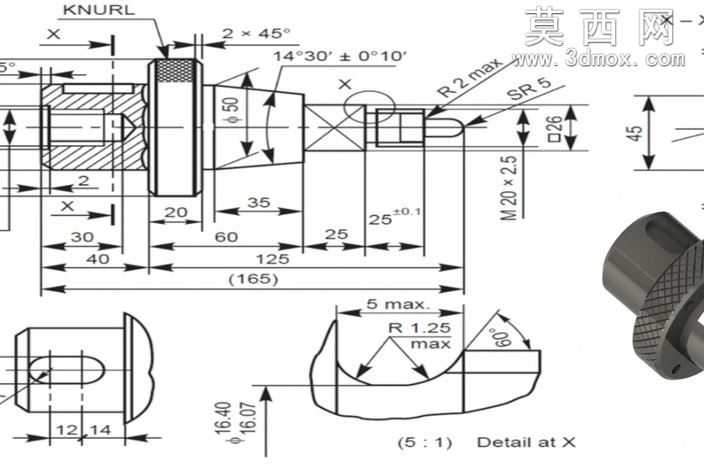

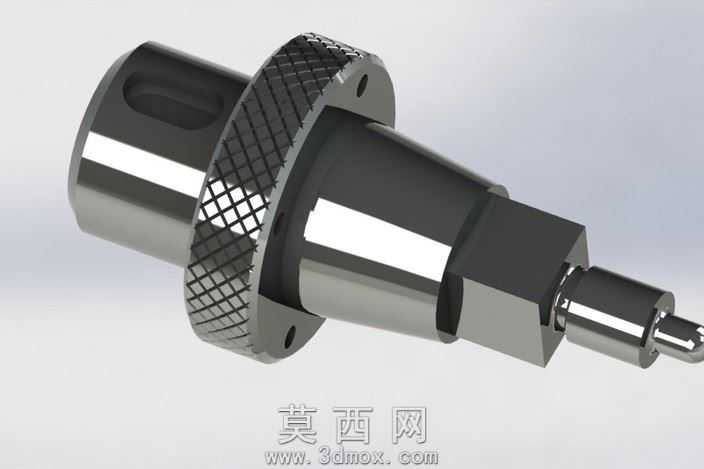

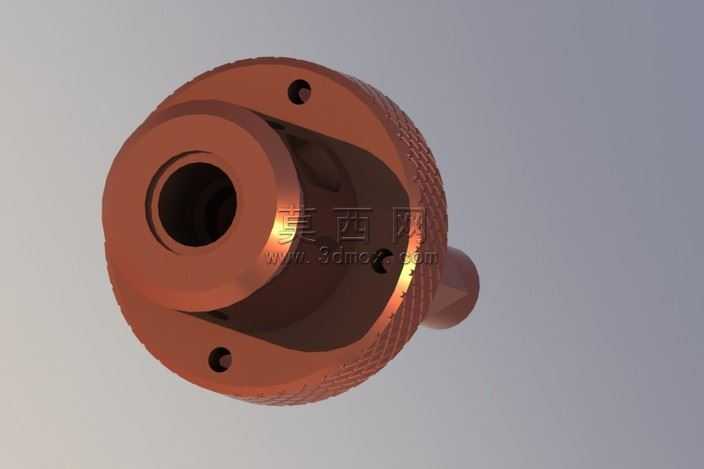

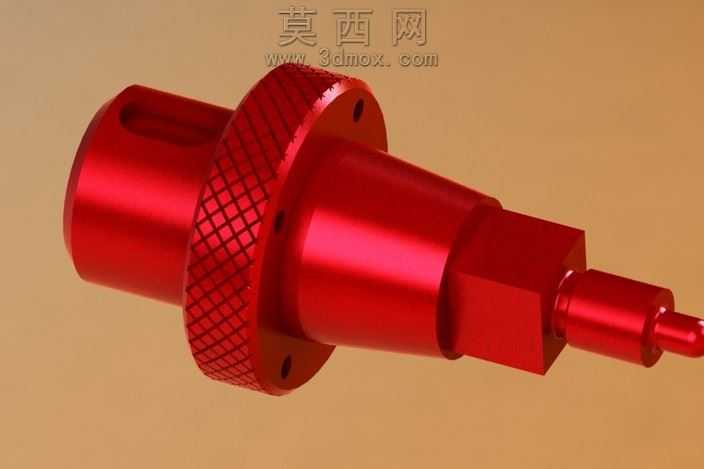

本作品为铜制电气连接组件的三维设计成果，建模阶段依托参数化建模逻辑完成全结构搭建，首先针对组件的功能分区进行基准定位，将整体结构划分为尾部插接端、中部握持锁紧段、锥面定位段、前端对接轴段四个核心功能模块。建模过程中对中部滚花防滑结构进行了精细化特征处理，通过阵列纹理特征还原金属滚花的网格凹凸形态，既保证外观渲染的真实质感，也还原了该结构用于手动旋拧操作时增大摩擦力的实用功能；中部法兰盘上的安装定位孔采用同轴度约束完成定位，确保装配时与对接基座的孔位完全匹配，锥面定位段的锥度参数经过反复校核，可实现对接时的自动导正与紧密贴合，避免连接错位导致的接触不良问题。材质渲染阶段针对铜质金属的特性进行参数调试，主体金属部分赋予高反射镀铬铜材质，调整粗糙度参数模拟机加工后的金属光泽，滚花区域适当提高粗糙度值，区分光滑加工面与防滑纹理面的质感差异，边缘处添加细微的倒角光影效果，还原精密机加工零件的工艺细节。结构设计上充分考虑电气连接的导通可靠性，各段衔接处采用平滑过渡结构，避免电流通过时出现尖端放电问题，尾部插接端的扁位结构做了防呆设计，可防止插接时方向错误导致的引脚损坏，前端对接轴段的阶梯结构适配不同规格的对接端子，保证接触面积满足导电需求。整体建模过程严格遵循机械加工工艺要求，所有棱角处均设置符合行业规范的工艺倒角，既避免加工时出现应力集中问题，也提升了零件装配时的操作安全性，渲染输出的效果图完整呈现了零件的金属质感与结构细节，可用于电气连接方案的展示、装配工艺模拟以及加工前的结构校核工作。
