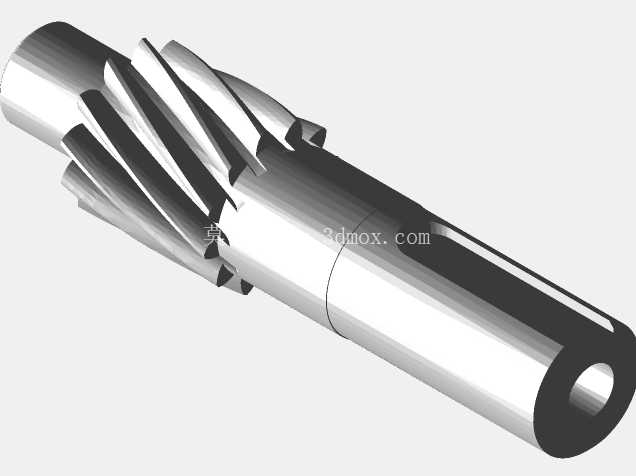

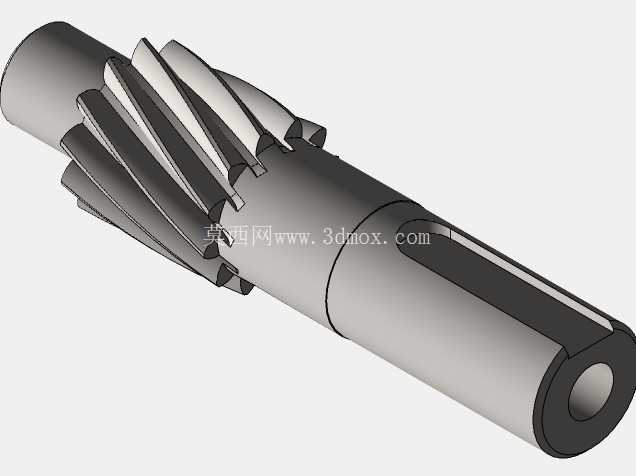

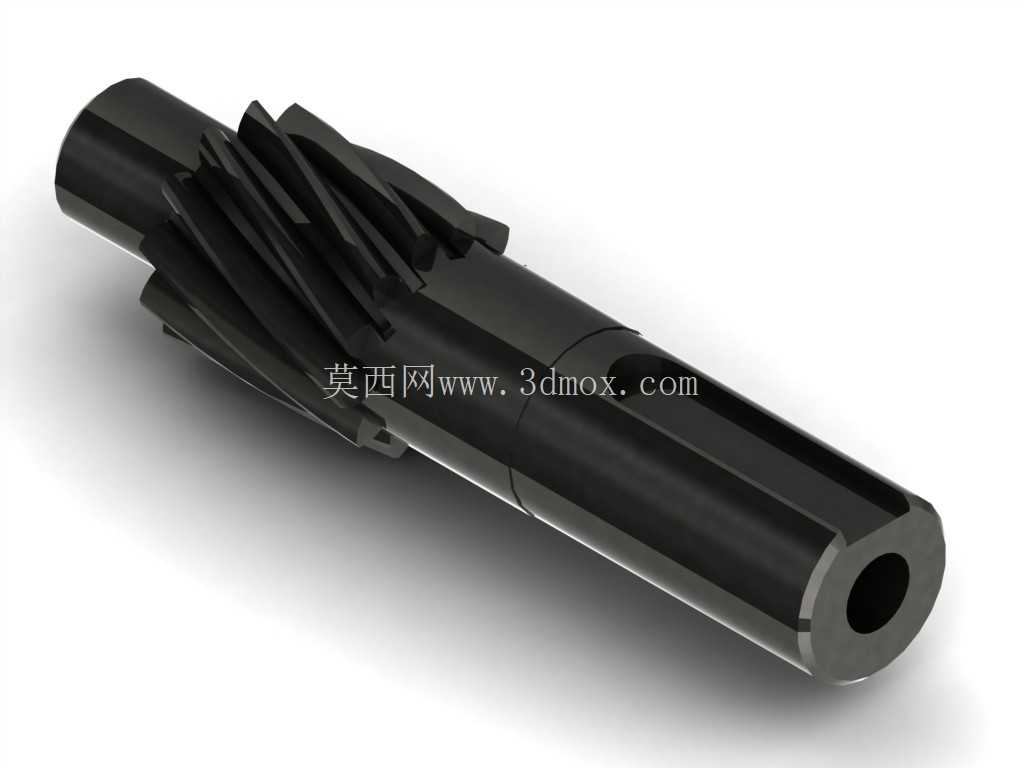

带内孔斜齿传动齿轮轴结构设计

在中小功率平行轴传动场景中，这类带中心通孔的斜齿齿轮轴是兼顾传动刚性与减重需求的常用结构，常见于中小型机床进给箱、农用机械分动箱、小型输送设备驱动端这类对安装空间有严格限制的传动单元中。不同于分体式齿轮与轴的键连接结构，一体式齿轮轴消除了键连接带来的应力集中与传动间隙，在频繁正反转的传动工况下，能有效降低连接部位的疲劳失效风险，同时减少装配环节的累计公差，提升整套传动链的传动精度。

从结构设计逻辑来看，该零件的轮齿采用斜齿构型，相比同模数直齿轮，斜齿啮合过程中轮齿是逐步进入与退出啮合状态，啮合重合度更高，传动过程中的冲击、振动与噪声都能得到有效控制，适合转速在1500r/min以内的中速传动场景。轮齿段的齿向修形在建模阶段就做了针对性处理，考虑到轴承受载后的弯曲变形与热膨胀量，齿向做了微米级的修鼓，避免轮齿端部出现偏载接触，延长轮齿的接触疲劳寿命。轴身的中心通孔并非等径直孔，靠近输出端的内孔做了阶梯过渡，一方面可以穿设润滑油路，为啮合齿面与支撑轴承提供持续的润滑介质通道，另一方面在保证轴身扭转强度与弯曲刚度的前提下，去除轴芯部分冗余材料，降低零件自身转动惯量，在设备启停与变速过程中减少动力损耗，提升传动响应速度。

安装边界方面，轴身两端的光轴段为轴承安装位，直径公差按照基孔制过渡配合设计，表面粗糙度控制在Ra1.6以内，保证轴承内圈与轴颈的贴合精度，避免跑圈问题。轮齿段与两端轴颈的同轴度公差控制在IT6级，齿圈径向跳动公差严格按照7级精度齿轮要求设定，确保装配后啮合侧隙处于合理区间，既不会因侧隙过大导致传动回差超标，也不会因侧隙过小出现卡齿、润滑脂无法进入啮合面的问题。轴身靠近轮齿的位置设计有退刀槽结构，滚齿加工时可避免刀具与轴身发生干涉，同时退刀槽的圆角半径经过核算，不会在轴承受载弯曲时形成过大的应力集中点，降低轴的断裂风险。

实际选型应用时，需要注意该齿轮轴的支撑跨距设计，两端轴承的安装位置经过受力优化，将轮齿啮合点设置在两支撑点的靠近载荷输入端位置，优化轴的受力弯矩分布，减小轴的最大弯曲挠度，保证轮齿啮合时的齿面接触印痕处于齿面中部。中心通孔的端部做了倒角处理，既方便穿设管路或者拉杆，也能去除加工毛刺，避免装配时刮伤密封件或者操作人员。轮齿的端面倒角按照工艺要求做了1×45°处理，去除齿端锐边，防止装配过程中磕碰伤齿面，也能在齿轮啮合初期更快进入磨合状态，降低初期磨损量。这类空心斜齿齿轮轴在润滑方式上适配脂润滑与稀油飞溅润滑两种场景，若采用稀油润滑，中心孔可作为回油通道，将啮合区域多余的润滑油导回油箱，避免齿面积油过多造成搅油损失；若采用脂润滑，中心孔可填充减重材料或者穿设拉紧螺杆，满足不同安装场景的固定需求。建模过程中，轮齿的渐开线齿形严格按照基准齿形参数生成，齿根过渡曲线采用圆角过渡，避免齿根应力集中，同时对轴身的所有过渡棱边都做了圆角处理，在三维模型中完整还原加工工艺要求，避免后续加工时出现应力集中隐患，也为后续的有限元强度校核、运动仿真提供精准的模型基础。
