精密弹簧圆规绘图测量工具结构

项目分类:量具 发布时间:2021-11-21 ID:400075
  • 精密弹簧圆规绘图测量工具结构
  • 精密弹簧圆规绘图测量工具结构

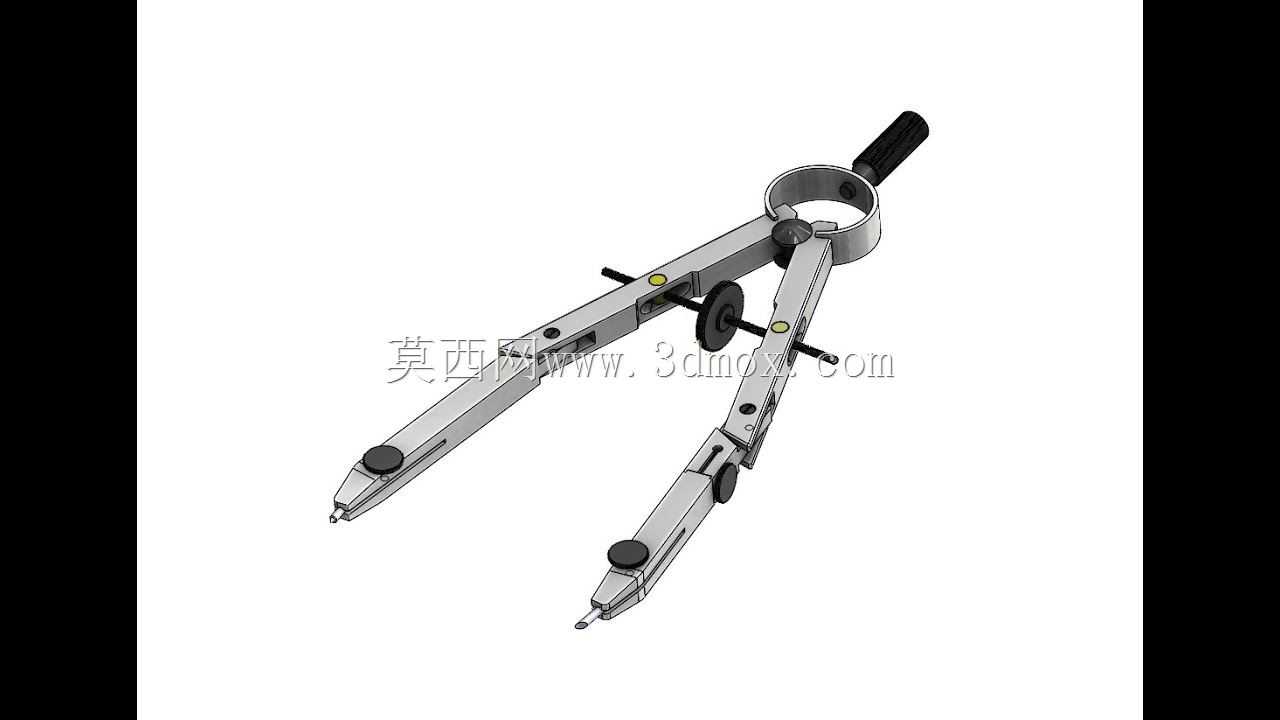

  在机械制图、工程测绘、手工放样等日常作业场景里,这类弹簧调节式圆规是一线制图人员、钣金放样工、模具钳工会频繁接触的手动作业工具,和学生用简易塑料圆规不同,这类金属结构圆规的刚性、调节精度、重复定位能力都要适配工业场景的使用需求,不会因为施力绘图出现腿架形变、半径偏移的问题。从实际使用场景来看,它既可以在绘图纸上绘制标准直径的圆弧、整圆,配合铅芯头完成机械图样的轮廓绘制,也可以替换针尖侧的附件,完成金属板材、样板表面的划线定位,在没有数控划线设备的小件放样场景里,这类工具的便携性和灵活度是大型设备无法替代的,不需要外接电源、不需要提前校准坐标系,拿在手上就能快速完成小范围的圆弧划线作业。

  从功能结构设计来看,这款圆规采用了对称式双支腿布局,顶部的铰接环是两个支腿的旋转支点,这个位置的配合间隙经过设计控制,既可以保证支腿转动顺畅,又不会出现旷量导致绘图时半径漂移。中间位置的弹簧调节机构是整个工具的精度核心,和普通螺纹调节的圆规不同,弹簧结构可以持续给两个支腿施加向内的张紧力,配合中间的微调螺杆,转动调节螺母的时候可以实现绘图半径的连续微调,不需要掰动支腿粗调之后再反复核对尺寸,微调的精度可以控制在0.1mm级别,完全满足手工制图、样板划线的公差要求。支腿上的锁紧结构可以在调整好半径之后彻底锁死支腿位置,哪怕连续绘制多个同直径圆弧,也不会因为手部施力的变化导致半径变动,重复绘制的一致性表现稳定。

  支腿末端的结构做了可替换设计,一侧是硬质合金钢针尖,使用时扎入纸面或者样板表面作为旋转中心,针尖的突出长度可以通过支腿上的锁紧旋钮调整,避免针尖过长扎穿绘图板或者样板,也能防止针尖过短导致定位打滑;另一侧可以根据使用需求换装铅芯、鸭嘴笔或者划线钢针,适配不同的作业表面,不管是绘图纸、硫酸纸还是薄铝板、镀锌钢板表面,都能找到对应的作业头完成划线。顶部的手持捏柄做了滚花防滑处理,手指捏持转动的时候不会打滑,转动过程中施力方向始终和铰接环同轴,不会因为施力偏斜导致中心针尖移位。

  从设计思路层面拆解,这款圆规的所有结构都围绕“稳定定位、精准调节、耐用可靠”三个核心需求展开,整体采用不锈钢冲压支腿,表面做了哑光防锈处理,长期接触手上的汗渍也不会生锈卡滞,所有铰接位置的销轴都做了铆接防脱处理,不会因为长期使用出现销轴脱落、支腿散架的问题。尺寸边界上,这款圆规完全收拢时的长度在160mm左右,最大可绘制半径可以达到150mm,支腿张开到最大角度时的横向宽度不超过200mm,日常放在工具盒、绘图笔袋里都不会占用过多空间,重量控制在120g左右,长时间手持绘图也不会出现手部酸胀的问题。

  在实际结构建模的时候,需要重点关注几个配合位置的尺寸公差:顶部铰接环的孔轴配合要采用小间隙配合,保证转动无卡滞同时无径向旷量;中间微调螺杆和调节螺母的配合要顺滑,不能有卡顿或者空程,弹簧的弹力要匹配支腿的转动力矩,弹力过大会导致调节费力,弹力过小则无法消除螺纹间隙,出现微调空程;支腿上的各个锁紧旋钮的压紧力要足够,锁死之后施加10N的侧向力也不能让支腿出现位移,同时旋钮的拧动力矩不能过大,保证徒手就能完成锁紧和松开操作。另外,两个支腿的对称度也需要严格控制,当圆规收拢时,两个末端的针尖和笔头要能完全对齐,不能出现错位,否则绘制小直径圆弧的时候会出现中心偏移、线条不闭合的问题。

  这类工具在日常使用中,最容易出现损耗的位置是末端的针尖和调节螺纹,所以建模的时候也考虑了易损件的可替换性,针尖、铅芯夹、调节螺母都是可以单独拆卸更换的结构,不需要因为单个零件磨损就更换整个工具,降低了长期使用的成本。和市面上常见的简易圆规相比,这款结构的刚性更强,哪怕是在硬度较高的金属样板表面划线,支腿也不会出现弯曲形变,绘制的圆弧圆度误差可以控制在0.2mm以内,完全满足现场放样、手工制图的精度要求,不管是教学演示、工程制图还是车间现场的小件划线作业,都能稳定适配使用需求。
