硬质合金切削刀片结构三维设计

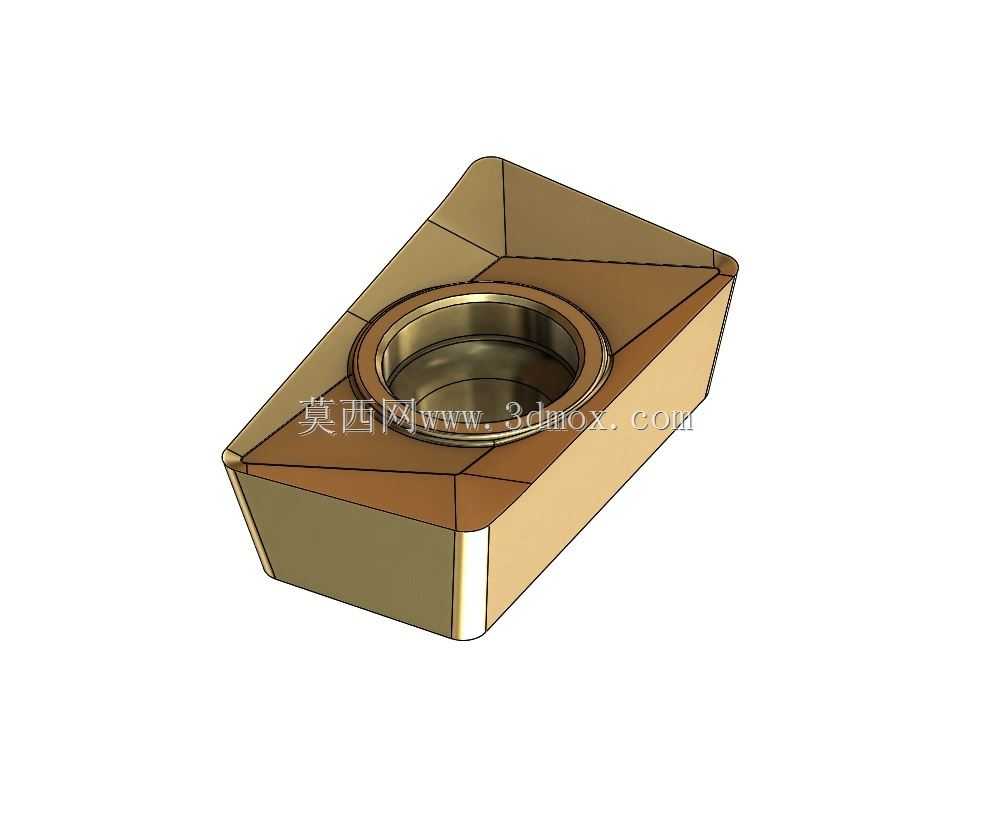

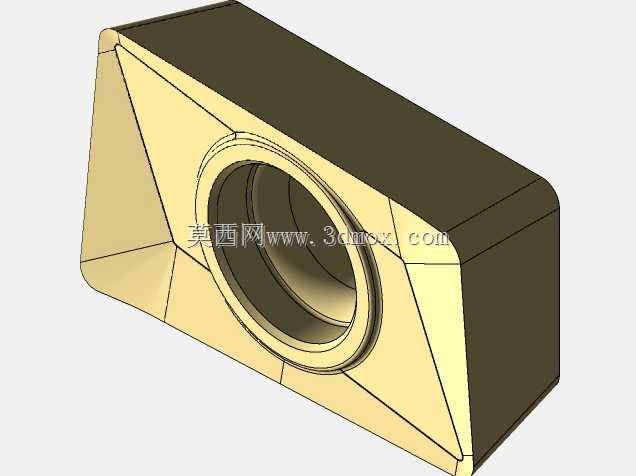

　　这款硬质合金切削元件主要应用于金属切削加工场景，适配数控车床、加工中心等主流机加工设备，在钢件、铸铁、不锈钢等常见金属材料的车削工序中承担核心切削作用，属于可转位机夹刀具的核心工作部件，无需焊工重磨，刀片磨损后可直接转位或更换，能大幅缩短机床停机换刀的辅助时间，适配批量生产的流水线加工需求。从结构设计来看，整体采用带中心定位孔的菱形类多边形构型，中心通孔为标准沉孔结构，用于配合刀杆的夹紧螺钉实现刀片的压紧定位，沉孔的锥面角度与螺钉头部锥度匹配，夹紧时可自动完成刀片的对中定位，降低装夹时的找正难度。刀片的切削刃分布在多边形的各个棱边，单块刀片具备多个可用切削刃，单个刃口磨损后只需松开夹紧元件将刀片转动一个角度，

　　即可使用新的刃口继续加工，有效提升硬质合金材料的利用率。刃口部分设计有合理的倒棱与前角、后角参数，前角根据加工材料特性匹配对应的角度，兼顾切削锋利度与刃口抗冲击性能，后角设计避免加工过程中刀片后刀面与工件已加工表面发生摩擦，保障加工表面质量。刀片的外形尺寸遵循通用可转位刀片的安装边界规范，外接圆直径、厚度、中心孔直径均适配对应规格的标准刀杆，安装时无需对刀杆进行额外改制，可直接替换同规格的其他牌号刀片，具备良好的互换性。刀片的上表面设计有适配的断屑结构，切削过程中切屑可沿着前刀面的断屑槽发生卷曲变形，最终折断为符合要求的短切屑，避免长切屑缠绕工件或刀具，保障加工过程的连续性与操作安全性。基体采用硬质合金材质，具备高硬度、

　　高耐磨性与良好的红硬性，在高速切削产生的高温工况下仍能保持稳定的切削性能，相比高速钢刀具可承受更高的切削线速度，提升加工效率。设计过程中重点考量了切削力的分布特性，刀片的支撑面为平整的大接触面，装夹后与刀杆定位面紧密贴合，可将切削过程中产生的径向力、轴向力均匀传递到刀杆上，避免局部应力集中导致刀片碎裂。刃口的钝化处理参数经过匹配，针对不同加工工况的冲击特性调整钝化值，粗加工工况下采用较大的钝化量提升刃口抗冲击能力，精加工工况下采用较小的钝化量保障刃口锋利度，降低加工表面粗糙度。中心孔的位置精度严格控制，保证每个切削刃转位后相对于刀杆的位置误差在允许范围内，避免转位后出现尺寸超差的问题，保障批量加工的尺寸一致性。

　　刀片的各个棱边的刃口角度一致性较高，转位后无需重新对刀即可快速恢复加工精度，适配自动化加工生产线的快换需求。在实际使用中，这类刀片可根据加工材料的不同匹配对应的涂层牌号，针对钢件加工可采用化学气相沉积的硬质涂层，提升耐磨性与抗月牙洼磨损能力，针对铸铁加工可采用专用的抗磨粒磨损涂层，针对不锈钢加工可采用物理气相沉积的润滑涂层，降低切削阻力与积屑瘤产生概率。安装时需注意保证刀片定位面与刀杆定位面的清洁，避免切屑残渣夹在结合面之间导致刀片定位不准，夹紧螺钉的扭矩需控制在合理范围，既要保证刀片装夹稳固，又要避免扭矩过大导致硬质合金刀片受压碎裂。
