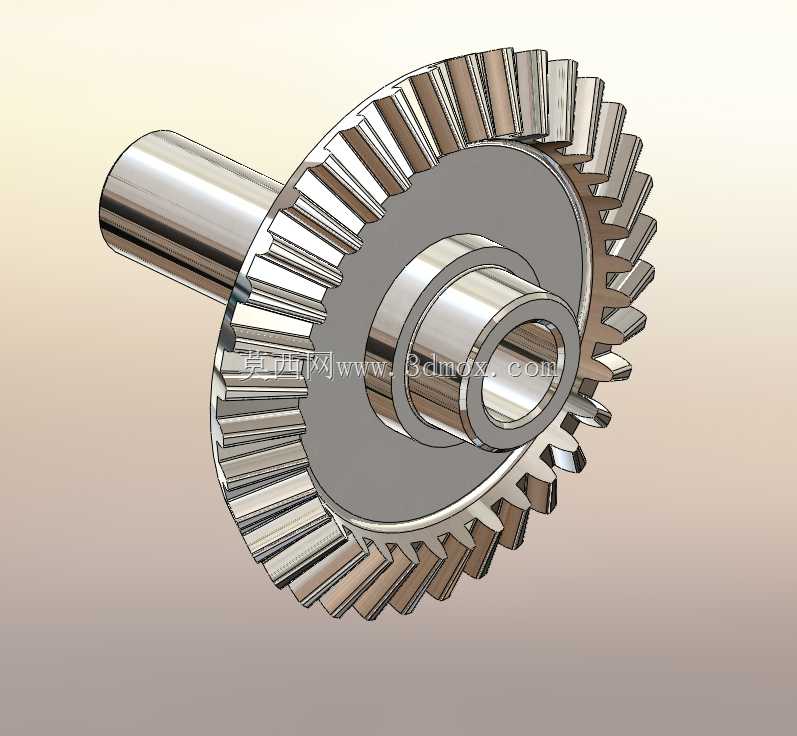

带轴一体式圆锥齿轮传动结构

　　在各类需要相交轴动力传递的机械装备中，这类带输出轴的圆锥齿轮结构是核心传动部件之一，常见于中小型机床进给机构、农用机械转向传动单元、轻工包装设备的动力换向模块，以及部分小型自动化输送线的转角传动工位，主要承担两相交轴之间的旋转运动与扭矩传递任务，可实现90度方向的动力换向，适配输入轴与输出轴垂直布置的安装空间。从实际功能特性来看，该结构将锥齿轮与输出轴设计为一体式结构，相比分体式键连接的锥齿轮组件，减少了轴与齿轮配合面的间隙累积，传动过程中回差更小，在频繁正反转的传动工况下，能有效降低配合面的冲击磨损，提升传动精度的保持性。齿部采用直齿锥齿轮齿形，加工工艺成熟，装配时的轴向调整难度低于螺旋锥齿轮，对安装座的加工精度要求更友好，

　　适合中低速、中等扭矩的传动场景，额定转速范围内传动平稳，齿面接触应力分布均匀，常规润滑条件下使用寿命稳定。设计过程中，首先根据传动比要求确定锥齿轮的分锥角，结合输出端需要连接的负载扭矩，计算齿面模数与齿宽参数，保证齿根弯曲强度与齿面接触强度满足工况负载要求；轴段部分根据安装轴承的内径尺寸确定轴径，预留轴承安装定位轴肩，轴端根据外接连接件的形式设计为光轴结构，可适配联轴器连接、带轮安装等不同外接方式，齿轮轮毂部分的长度根据轴承安装跨距确定，保证两支承轴承之间的跨距合理，避免轴系运行时出现挠曲变形影响齿面啮合。从安装边界来看，轴段的直径公差需匹配对应滚动轴承的内孔配合公差，通常采用k6级过渡配合，保证轴承内圈与轴同步旋转无相对滑动；

　　齿轮背锥面到轴肩的距离需严格控制，作为轴承安装的轴向定位基准，装配时通过调整垫片厚度可控制锥齿轮的啮合侧隙，保证齿面接触斑点位于齿高中部位置，避免偏载导致的早期齿面磨损。齿轮的齿顶圆直径、分锥顶点到轴端的距离都是安装时的关键尺寸，直接影响配对锥齿轮的啮合精度，设计时已预留足够的装配调整空间，适配常见的闭式齿轮传动箱安装腔体，不需要额外定制特殊规格的紧固件或密封件，通用化程度较高。实际选型应用时，需要注意该结构的输入扭矩上限与额定转速匹配性，不可超扭矩工况使用，安装时需保证两配对锥齿轮的分锥顶点重合，否则会出现齿面接触偏斜、传动噪音增大、齿部局部过载断齿等问题；日常维护中只需定期补充润滑脂或齿轮油，即可保证长期稳定运行，一体式轴齿结构减少了分体装配的紧固件松动风险，在振动较大的工况下可靠性更优。
