12V低压直流水泵三维结构设计

这款12V直流水泵的三维建模，最初是因为手头拿到实物却找不到对应公开设计资料，才着手开展逆向测绘建模工作，整个建模过程完全围绕实物的实际安装、使用场景来还原结构细节，没有做多余的理想化简化。从实际应用场景来看，这类低压直流水泵大多用在小型水循环系统、便携水冷设备、小型园艺浇灌、桌面级水族循环、车载清洗供水这类场景里，不需要高压大流量输出，核心要求是低压供电下的运行稳定性、安装便捷性，以及进出水接口和常见软管的适配性，所以建模的时候首先把接口的尺寸公差、安装方向做了精准还原，避免后续做装配干涉检查的时候出现匹配误差。

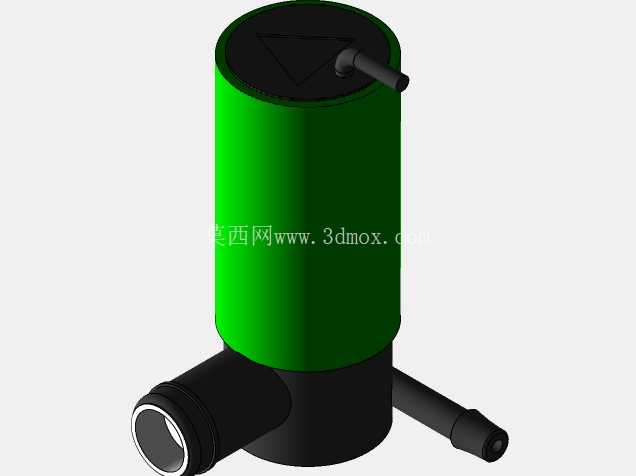

从功能特性来看，这款泵属于直驱式离心微型泵，泵体主体的圆柱形腔体是叶轮容腔，建模时还原了腔体内部的流道边界，虽然没有把内置叶轮的细节完全做拆分，但腔体的壁厚、进出水口的通径都严格按照实物测量值绘制，侧上方的出线口位置、下方侧出的进水接口、斜向布置的出水接口的相对位置完全和实物一致，方便使用者在做整机布局的时候提前预留安装空间。泵体上部的端盖做了平面特征还原，端盖上的三角标识是水流方向提示，建模时保留了这个标识的凹凸特征，方便装配时快速识别安装方向，避免接反进出水方向影响泵效。

设计思路上，整个模型没有做过度的工艺细节简化，比如泵体外壳的分模线位置、接口处的加强筋结构、出线口的护套凸台都做了还原，因为这些结构在实际做安装避让、结构干涉检查的时候都是需要考虑的边界——很多新手建模的时候容易忽略这些小凸台、加强筋的尺寸，最后做实物装配的时候才发现和周边支架、管路卡箍发生干涉，反而增加改模成本。外形尺寸方面，泵体主体圆柱段的直径、总高度、进出水口的外径和伸出长度都按照1:1比例还原，安装时不需要额外预留太大的周边空间，因为这类泵大多是靠管路吊挂或者简单的扎带固定，没有设计专门的安装脚座，建模时也如实还原了这个特点，没有额外添加不存在的安装结构，避免误导选型人员。

实际建模过程中，特意没有把线缆上的串联开关做进模型里，因为不同批次的同类型泵开关位置、线缆长度都有差异，把这部分省略掉反而能给使用者留出更多的布局调整空间，毕竟在做整机布线的时候，开关的位置可以根据实际设备的操作需求灵活调整，不需要被模型结构限制。另外泵体的防水结构特征也在模型里做了体现，端盖和泵体的配合止口、接口和腔体的衔接圆角都做了还原，这些细节虽然不影响外观展示，但在做结构强度校核、密封结构设计参考的时候，能提供更贴近实物的参考依据。

对于做小型设备开发的结构工程师来说，这个模型可以直接导入装配环境做布局检查，确认进出水方向和设备内部管路走向是否匹配，预留的维护空间是否足够，不需要再从零开始测绘建模，能节省不少前期方案阶段的时间。需要注意的是，这个模型还原的是泵体的外部装配边界和主要结构特征，内部的电机绕组、叶轮细节没有做完全拆解，适合做整机布局、安装干涉检查、外观方案匹配使用，如果需要做内部流场仿真或者电机结构优化，还需要进一步拆解测绘内部零件，但对于大多数选型、布局、装配验证的场景来说，现有的结构细节已经完全足够支撑设计工作开展。
