法兰安装式外啮合齿轮液压泵结构设计

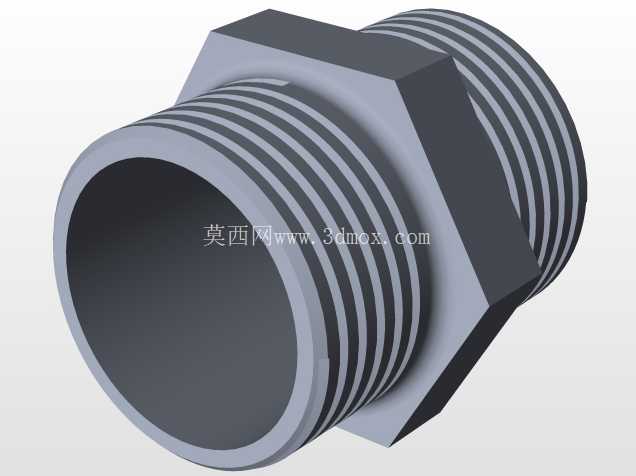

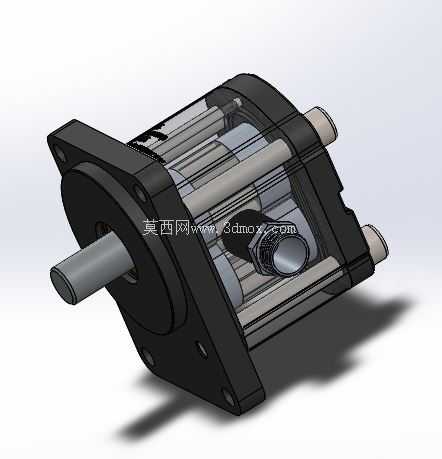

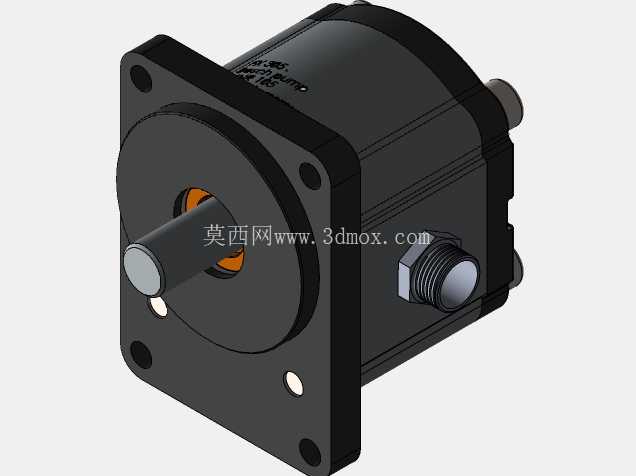

　　这款液压泵采用外啮合齿轮式核心结构，是液压系统中负责将原动机机械能转换为液压油压力能的核心动力元件，目前广泛应用在工程机械行走驱动、机床工装夹紧回路、农业机械作业装置供油、小型液压站动力输出等场景中，能为中低压液压回路提供稳定的压力油输出，适配常规矿物型液压油工作介质。从结构设计逻辑来看，整体采用方形法兰端盖配合圆柱型泵体的布局，输入端为带定位轴肩的伸出轴，轴端做了平切处理方便传动件锁紧，轴与端盖配合位置内置密封件防止液压油泄漏，同时预留了轴承安装位支撑转轴运转，抵消齿轮啮合产生的径向力。进出油口采用侧置螺纹连接结构，其中一个油口为外螺纹直通式接口，可直接对接标准液压油管接头，安装时无需额外转接块，减少管路泄漏点。

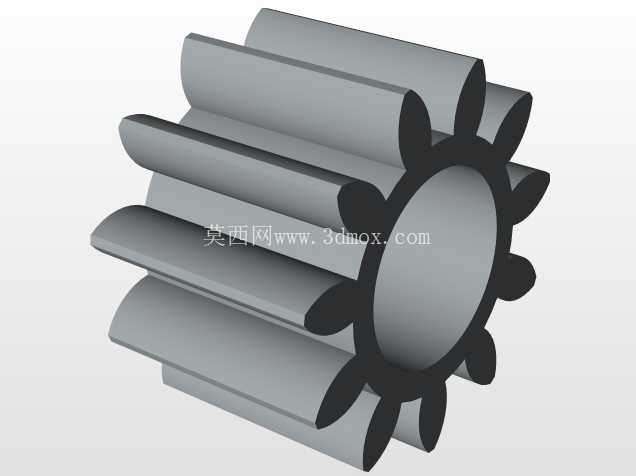

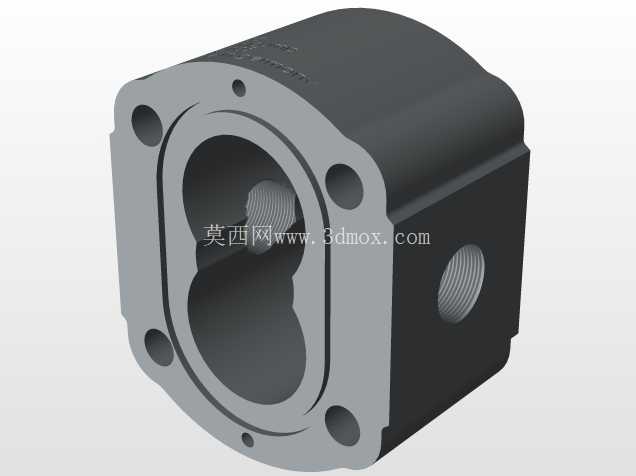

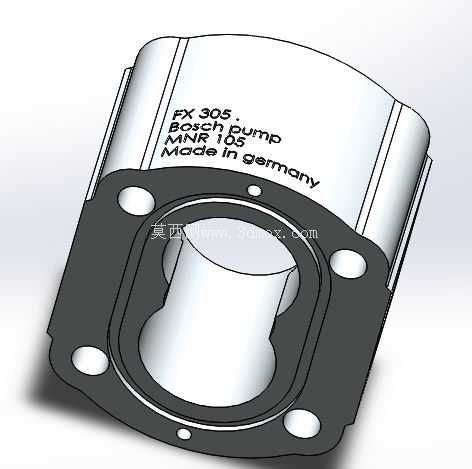

　　安装法兰为四孔方形结构，安装孔分布在法兰四个角位置，孔位做了沉头处理，安装时螺栓可完全沉入法兰面，不会突出干涉其他部件，法兰止口与安装基座的定位孔配合时，能保证泵轴与原动机输出轴的同轴度，避免运转时出现偏磨、振动过大的问题。从安装边界来看，泵体总长度从法兰安装面到尾端盖的尺寸控制紧凑，侧置油口的突出高度不会超出法兰安装面的外轮廓范围，在狭小安装空间内布局时，不需要为油口预留额外的侧向避让空间，适配集成度较高的液压动力单元布局。齿轮副采用直齿外啮合设计，齿形参数经过优化，啮合时的困油区间被控制在最小范围，端盖上对应开有卸荷槽，能有效降低运转时的压力脉动和噪声，输出流量稳定性更好，适合对压力波动要求较高的精密工装夹紧回路。

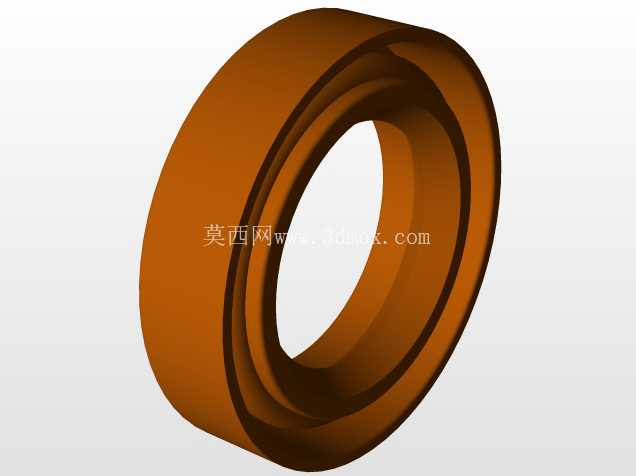

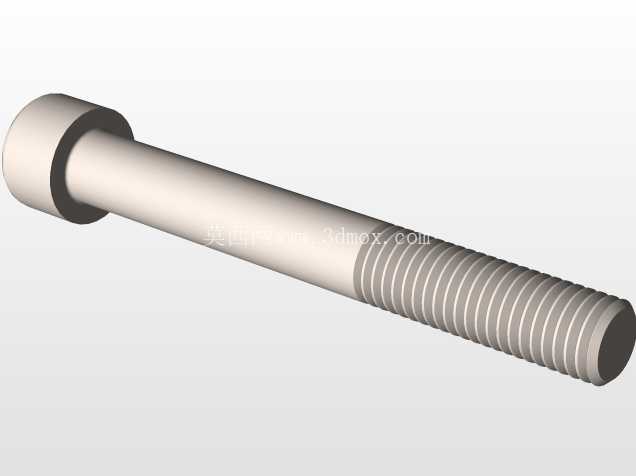

　　泵体与前后端盖采用定位销加螺栓锁紧的装配方式，结合面做了精密磨削处理，平面度控制在微米级，不需要额外加装纸质密封垫就能保证高压下的结合面密封，同时能精准控制齿轮副的轴向间隙，减少内泄漏提升容积效率。伸出轴的密封采用骨架油封结构，油封唇部与轴表面的接触压力经过匹配，既能防止液压油从轴端泄漏，又不会因为接触压力过大导致轴封过早磨损，在额定转速下长期运转时密封寿命能满足工业设备的连续作业要求。在实际选型匹配时，这款泵的安装法兰尺寸、轴径参数、油口螺纹规格都符合通用液压元件的安装互换标准，可以直接替换同规格的其他品牌齿轮泵，不需要对安装基座、管路接口做二次修改，降低设备维护时的替换成本。

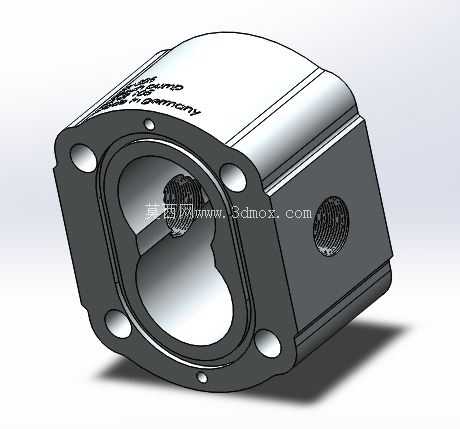

　　泵体外部没有多余的凸起结构，所有棱角位置都做了倒角处理，装配时不会划伤操作人员，也能避免应力集中导致的泵体开裂问题，在有轻微振动的工作环境下结构强度足够。进出油口的通径尺寸与额定流量匹配，油液在流道内的流速控制在合理范围内，不会因为流速过高产生吸空、气蚀问题，吸油口允许的最低安装高度符合常规液压站的油箱布局要求，不需要额外加装辅助供油装置就能保证可靠自吸。
