12V直流水泵结构设计三维数模

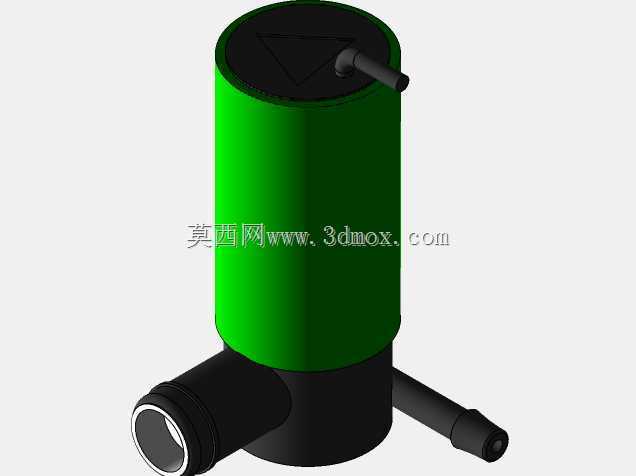

　　这款12V直流水泵的三维建模，完全围绕民用小型给排水场景的实际使用需求展开，日常在桌面小型水循环系统、小型园艺滴灌供水、便携户外取水装置、小型水族箱换水、DIY水冷散热回路这类场景中，这类低压直流水泵的出镜率极高，不需要高压市电接入，仅靠常规12V直流供电就能稳定运行，安全冗余足够应对贴近人员操作的使用场景，哪怕是涉水操作也能大幅降低触电风险。建模过程中优先还原了泵体的核心结构逻辑，主体采用立式圆柱腔体布局，将叶轮驱动结构完全集成在绿色的主腔体内部，腔体顶部做了密封端盖设计，端盖上预留的箭头标识直接标注了流体的流出方向，现场安装时不需要额外对照说明书就能快速判断管路走向，避免进出口接反引发的叶轮反转、流量不足问题。

　　进出水口采用了差异化的接口设计，侧向大口径接口为进水端，采用快插式宝塔接头结构，匹配常规内径的柔性输水软管，安装时不需要额外的紧固件，直接将软管套入接头就能实现可靠密封，能承受常规小流量供水下的管路压力，不会出现渗漏脱管问题；顶部斜向引出的小口径接口为出水端，同样采用宝塔接头规格，适配更小直径的出水管路，匹配小流量高扬程的出水特性。建模时特意考虑了实际安装的边界限制，泵体底部的支撑结构做了平整化处理，既可以直接通过扎带、卡箍固定在支架上，也能借助底部平面直接放置在平整台面，不需要额外定制专用安装座，整体径向尺寸控制在极小范围内，哪怕是狭小的设备舱内部也能顺利布置，不会和周边的管路、电路结构产生干涉。

　　泵体的密封结构在建模时做了分层还原，端盖和主腔体的配合面预留了密封槽的安装位置，进出水口和腔体的衔接处做了加厚处理，避免长期使用过程中管路拉扯导致的接口开裂，驱动电机完全内置于腔体下部的密封舱内，和过流的叶轮腔完全隔离，哪怕长期输送常温清水，也不会出现液体渗入电机导致的短路烧毁问题。实际使用过程中，这款水泵不需要复杂的控制回路，直接接通对应极性的12V直流电源就能启动运行，启动扭矩足够带动叶轮快速建立水压，空载启动也不会对内部结构造成冲击，日常输送常温清水时，运行噪音控制在较低水平，不会对周边环境产生明显的噪音干扰。建模过程中对各个部件的装配关系做了完整还原，端盖、腔体、进出水口、底部支撑结构都保留了独立的建模特征，

　　后续如果需要做结构改型，比如更换不同规格的进出水接头、调整腔体长度适配不同功率的驱动电机，都可以直接在现有模型基础上修改特征参数，不需要从零开始重建模型。考虑到这类小型水泵经常会被集成到各类DIY设备和小型工业配套装置中，建模时特意保留了所有结构的安装基准，不管是做装配干涉检查、还是后续导出工程图加工定制配套安装件，都能直接提取模型上的基准面、基准轴作为定位参考，不需要额外做基准对齐工作。泵体的外观配色也参考了市售常规产品的实际配色，主腔体的绿色、端盖和接口的黑色都做了对应还原，做装配渲染的时候可以直接匹配整体设备的视觉风格，不需要重新调整材质参数。
