EN1092-1标准PN10 01型钢制法兰组

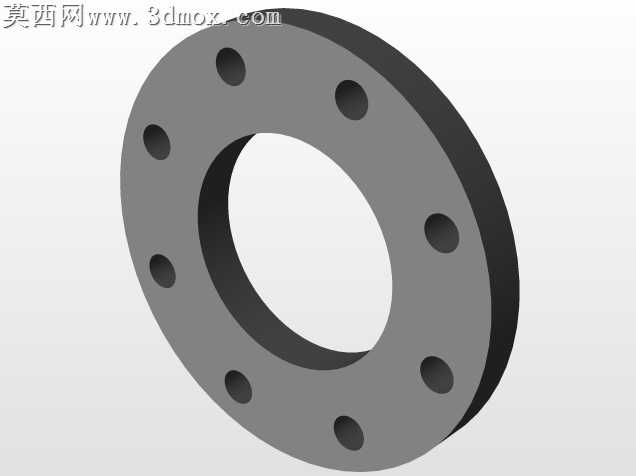

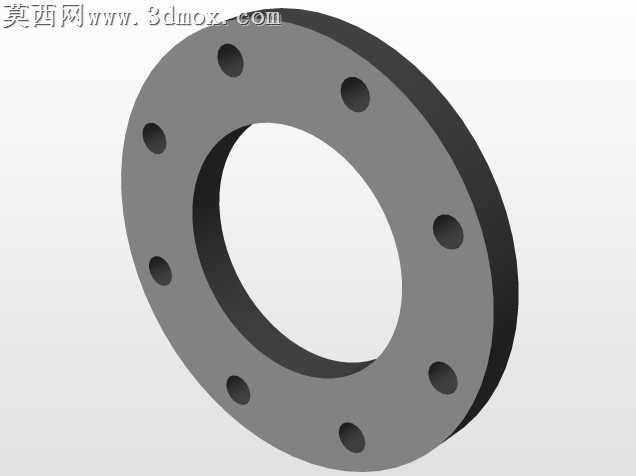

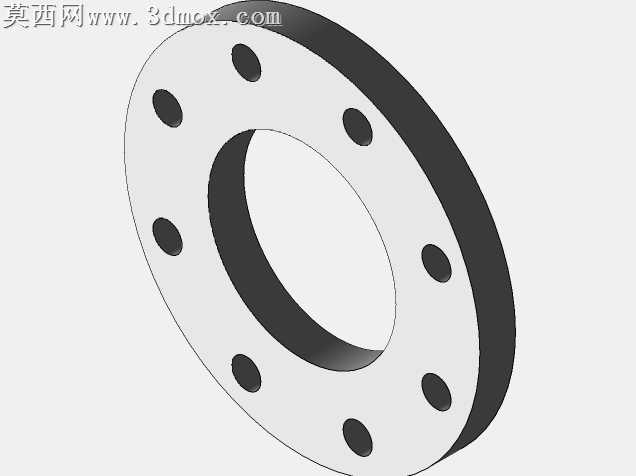

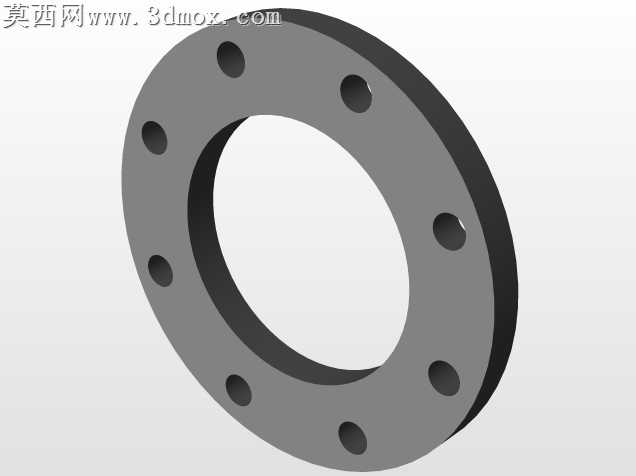

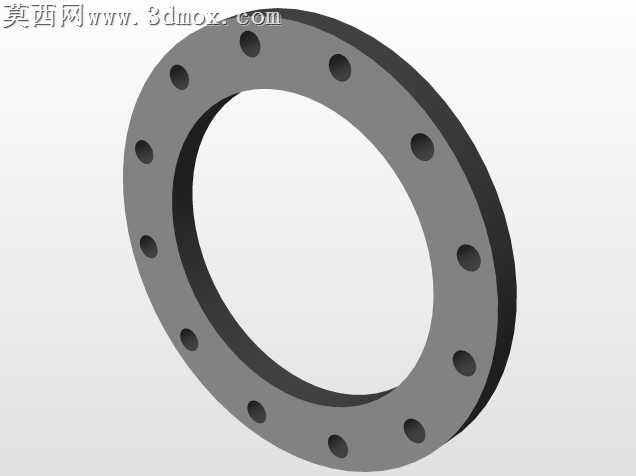

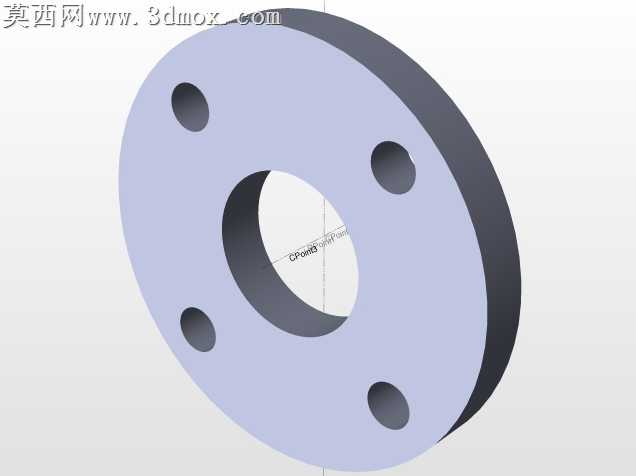

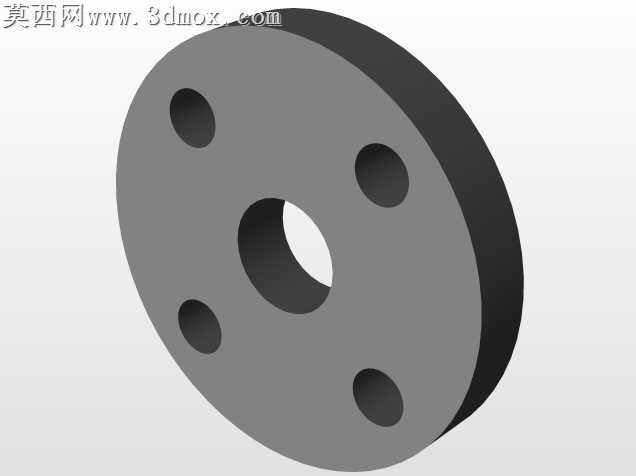

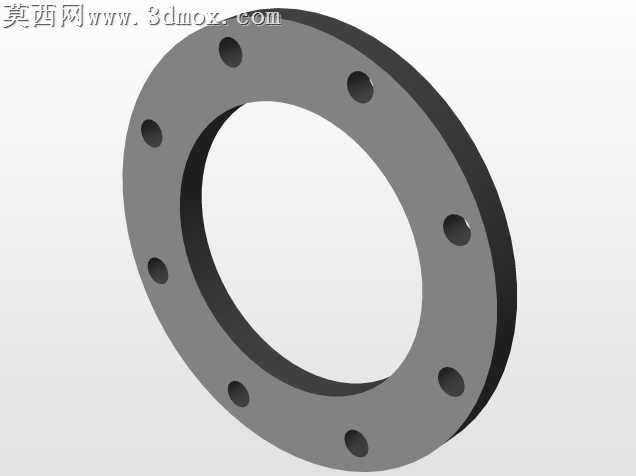

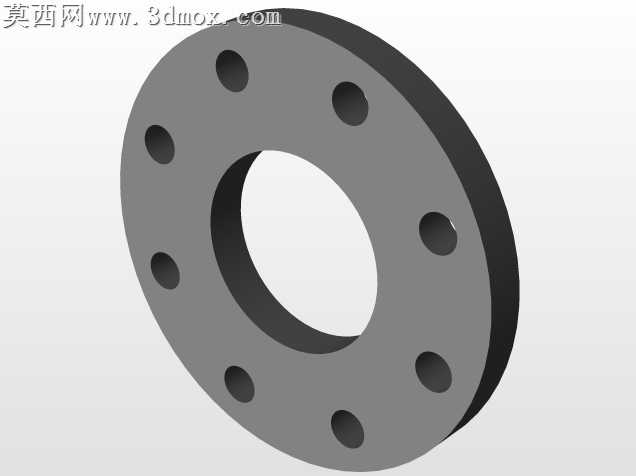

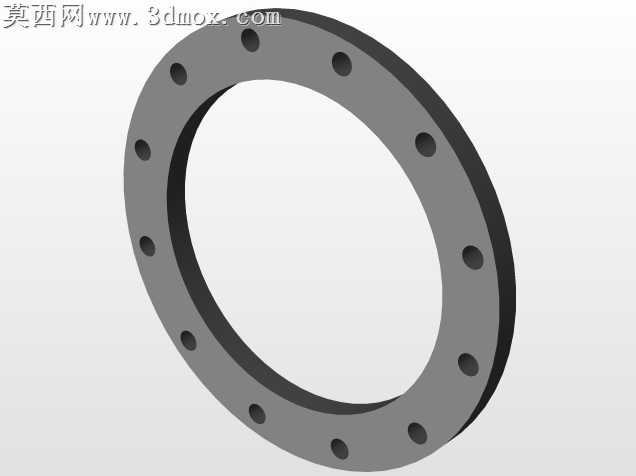

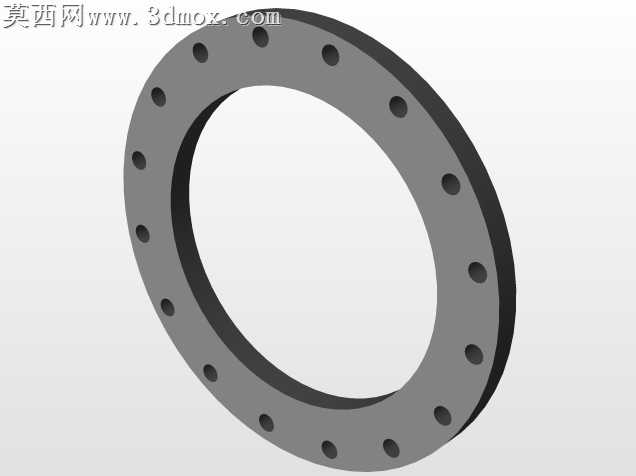

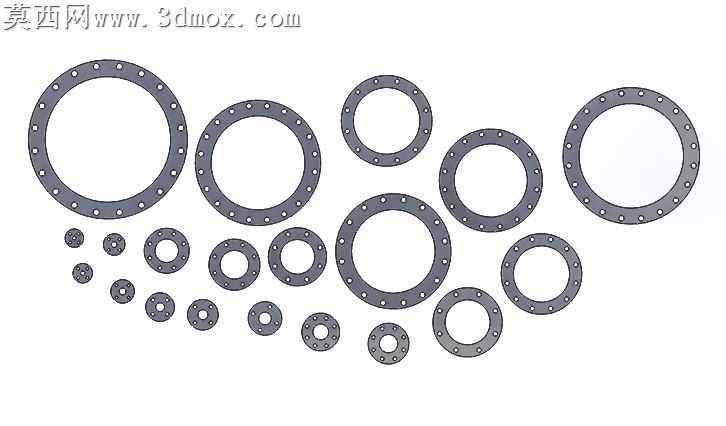

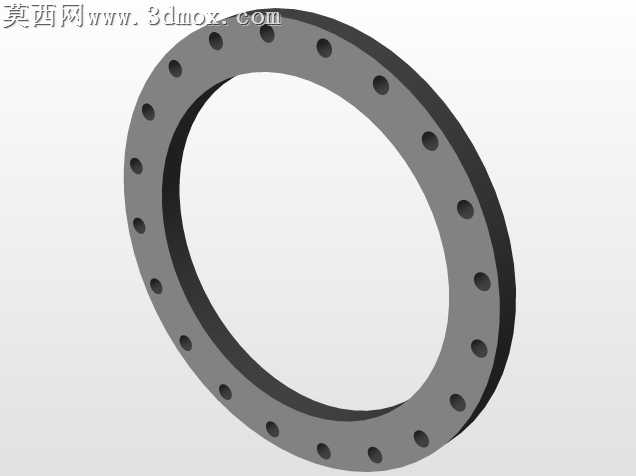

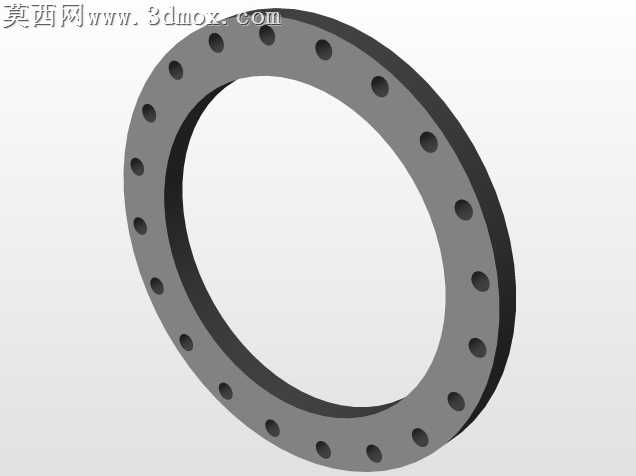

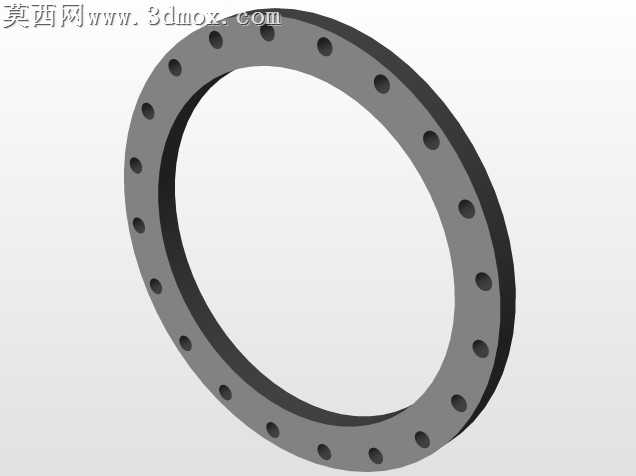

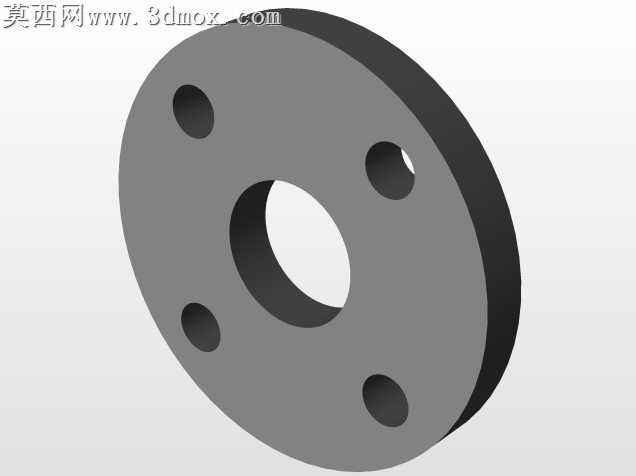

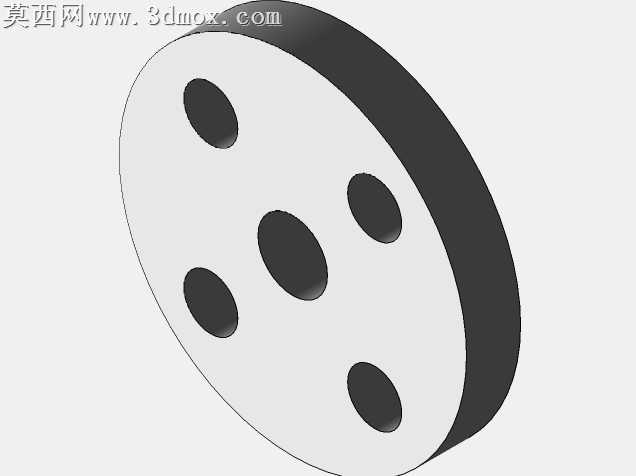

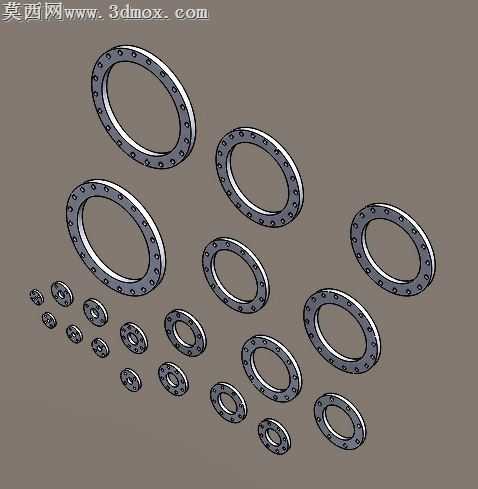

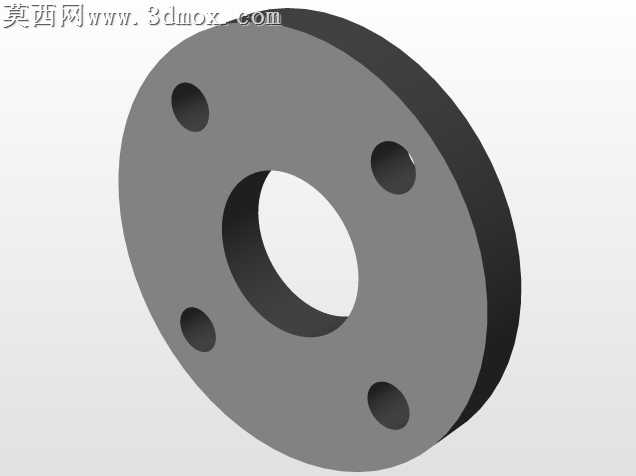

本套钢制法兰模型严格遵循EN 1092-1:2007标准中PN10压力等级下01型板式平焊法兰的规范要求进行三维建模，完整覆盖DN10至DN600全系列公称通径规格，可直接用于管路系统设计、装配干涉校验、工程方案展示等场景。建模过程中首先梳理标准规定的各通径对应尺寸参数，包括法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径、法兰厚度、密封面尺寸等核心结构尺寸，确保每一个规格的法兰参数完全符合标准要求，不存在尺寸偏差。建模采用参数化设计思路，以法兰中心轴线为基准建立对称特征，先绘制单个法兰的截面轮廓，通过旋转特征生成法兰基体，再对螺栓孔进行圆周阵列，保证各螺栓孔的位置度、角度偏差完全符合标准公差要求，密封面部分做了精准的结构处理，还原板式平焊法兰的密封面结构特征。材质设置上为钢制法兰赋予了接近实际碳钢材质的金属质感，调整了材质的粗糙度、金属度参数，还原钢制锻件的哑光金属表面效果，渲染阶段采用柔和的工业产品布光方案，多角度呈现不同规格法兰的结构形态，清晰展示法兰的厚度变化、螺栓孔排布规律、密封面结构细节。整套模型将不同通径的法兰按尺寸梯度有序排布，直观呈现从DN10小通径到DN600大通径法兰的尺寸变化规律，每个独立法兰模型都保留了完整的参数化特征，可根据实际工程需求调整参数适配不同压力等级或标准的法兰设计，模型结构完整无破面、无冗余特征，各规格法兰的结构比例协调，可直接导入各类三维装配场景中，与管道、阀门、紧固件等其他管路元件进行装配模拟，验证管路连接方案的合理性，也可用于工业产品展示、教学演示等场景，帮助相关从业者快速理解EN标准下PN10等级01型法兰的结构特点与尺寸规律。
