水火箭专用快插式喷管连接接头

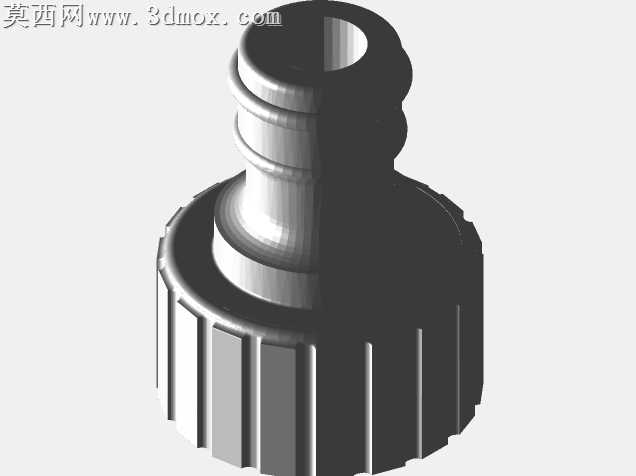

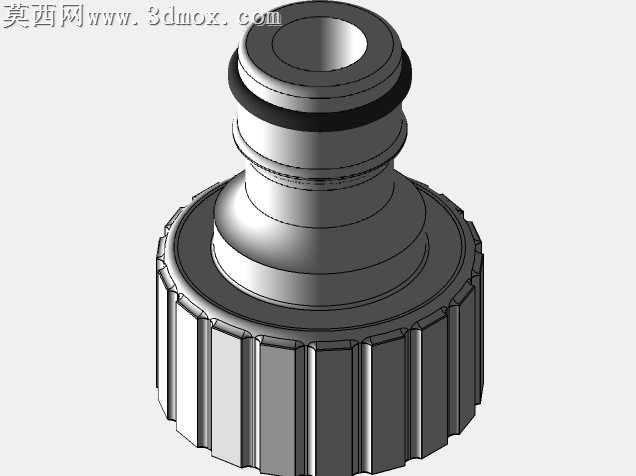

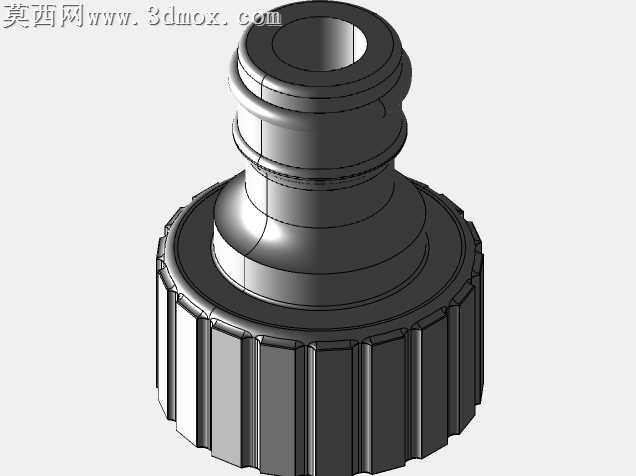

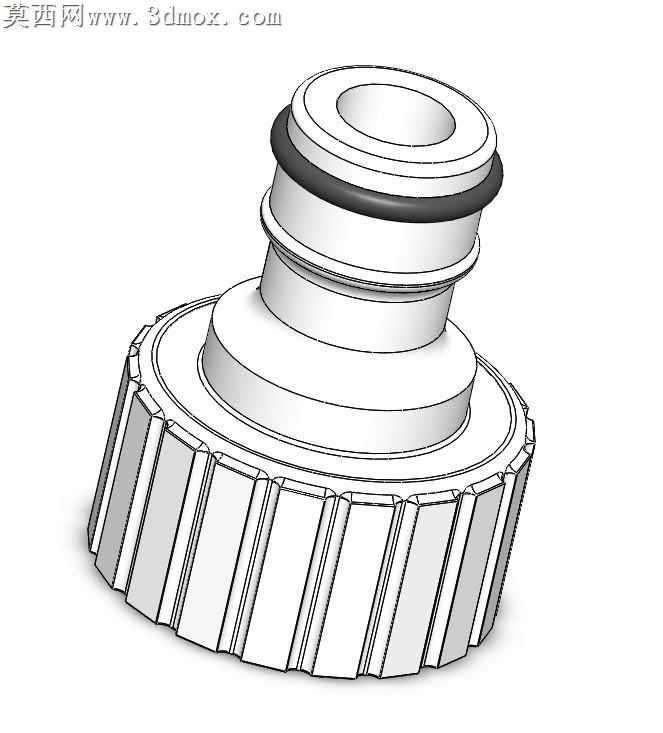

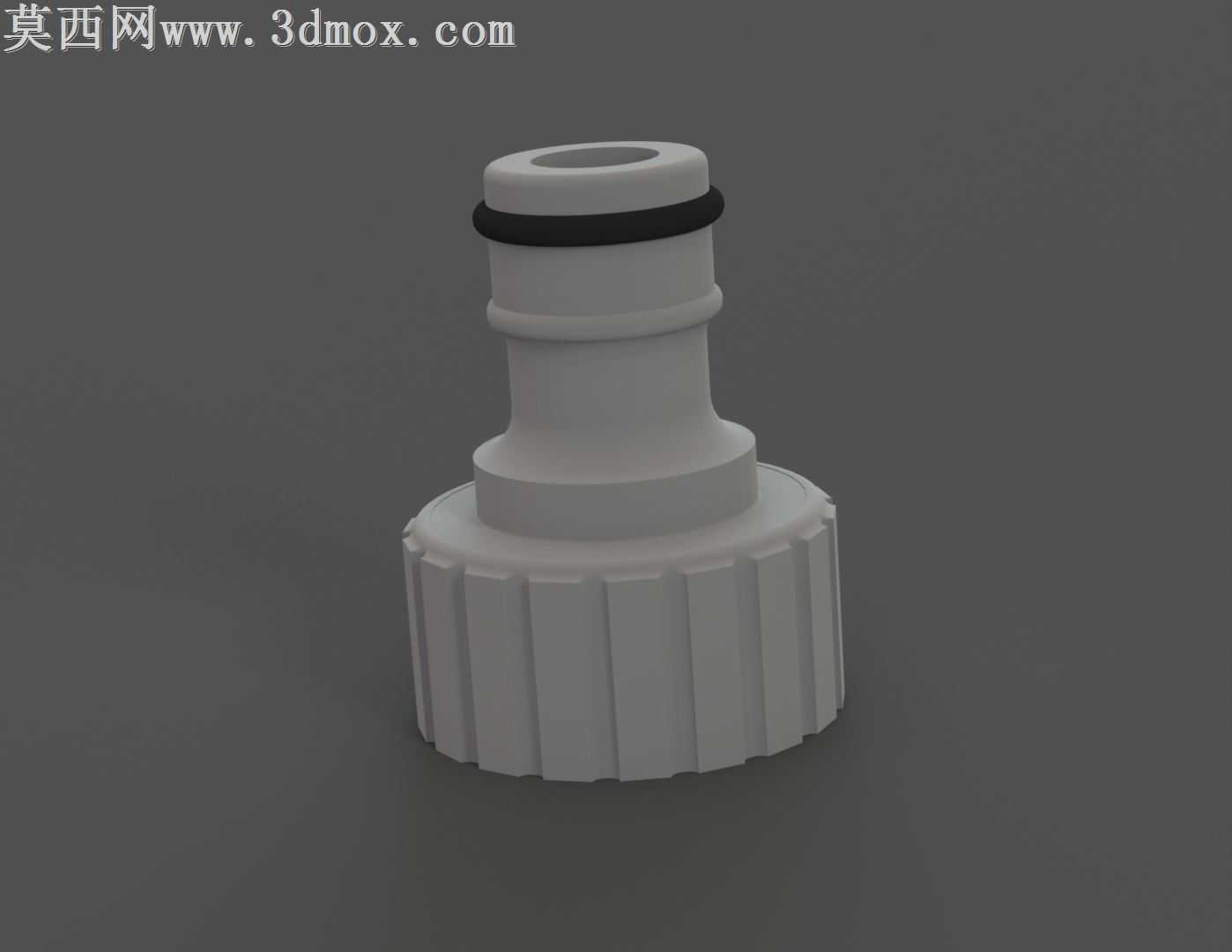

本模型为水火箭喷管及空气供应连接接头，采用三维参数化建模方式完成全结构设计，建模过程中优先保证结构尺寸的可打印性与装配适配性，整体采用回转体为主的结构逻辑，通过拉伸、旋转、阵列等基础建模命令完成主体轮廓搭建。模型下部设计有带竖向防滑筋的旋钮结构，防滑筋采用圆周阵列方式均匀排布，筋条高度与倒角经过反复调整，既保证手动旋拧时的摩擦力足够，又避免棱角过于尖锐影响3D打印成品的握持手感；中部为阶梯式轴段结构，预留了标准O型密封圈的安装槽位，槽位的深度与宽度严格匹配常用密封圈尺寸，保证装配后可实现可靠的气密封效果，避免水火箭充气过程中出现漏气泄压问题；上部为标准宝塔接头结构，锥度与卡槽尺寸适配常见的气动软管，可直接连接打气泵气源管路，无需额外转接配件。渲染阶段采用哑光硬质工程塑料材质模拟主体打印成品效果，密封圈部分采用哑光黑色橡胶材质，通过调整材质粗糙度、反射率参数还原真实零件的质感，场景采用柔和的漫反射打光，清晰呈现各部分结构细节与装配关系。设计过程中充分考虑FDM3D打印的工艺特性，所有结构均采用无悬空或少悬空的设计取向，壁厚设置均匀一致，避免打印过程中出现翘曲、填充不足等问题，同时兼顾了接头与常见饮料瓶瓶口的螺纹适配性，可直接作为水火箭的发射喷管与充气连接部件使用，无需额外二次加工即可完成装配，整体结构紧凑，受力分布合理，能够承受水火箭发射所需的充气压力，满足手工制作水火箭的功能需求。
