机床配套螺旋顶升承重机构结构设计

　　在机床加工尤其是CA6140这类普通卧式车床的配套工装场景里，螺旋顶升类构件的应用场景覆盖了工件装夹辅助、工位高度微调、重型部件临时支撑等多个环节，和液压类顶升设备不同，纯机械螺旋传动的结构没有密封件老化、液压油泄漏的隐患，在车间多切削液、多金属碎屑的工况下长期使用的稳定性更突出，也不需要配套的液压动力源，手动操作即可完成承重顶升动作，适合小行程、高负载的定点支撑需求。

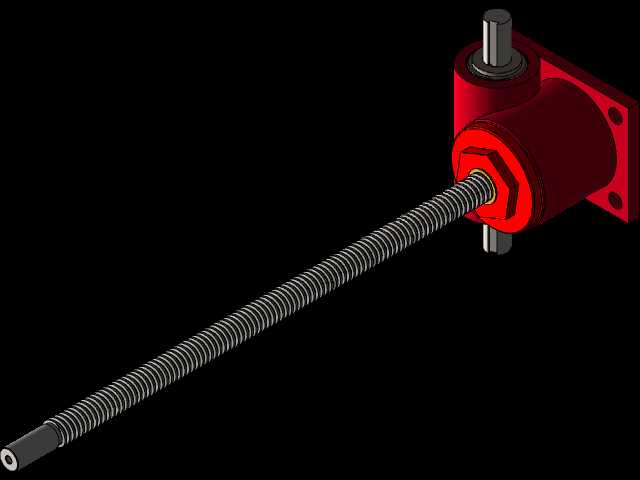

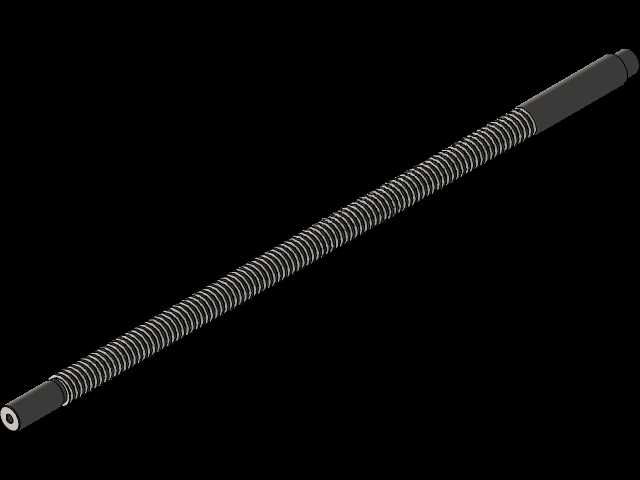

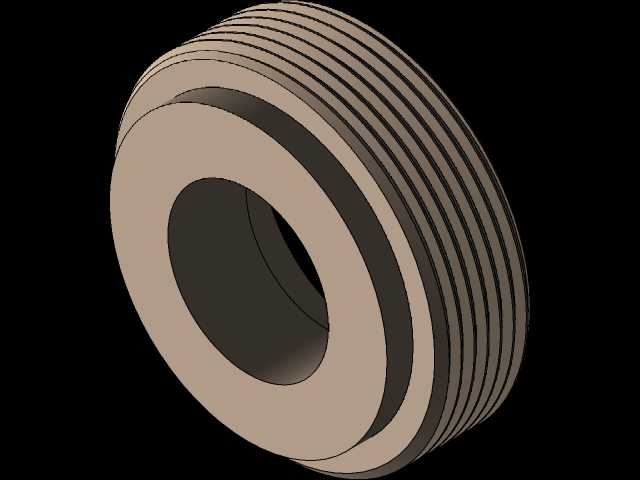

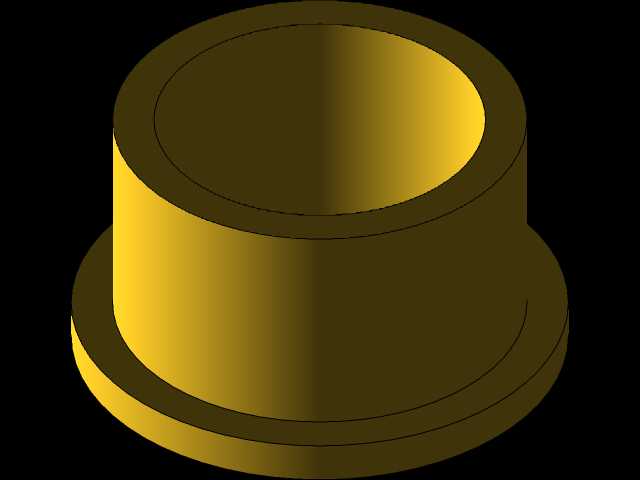

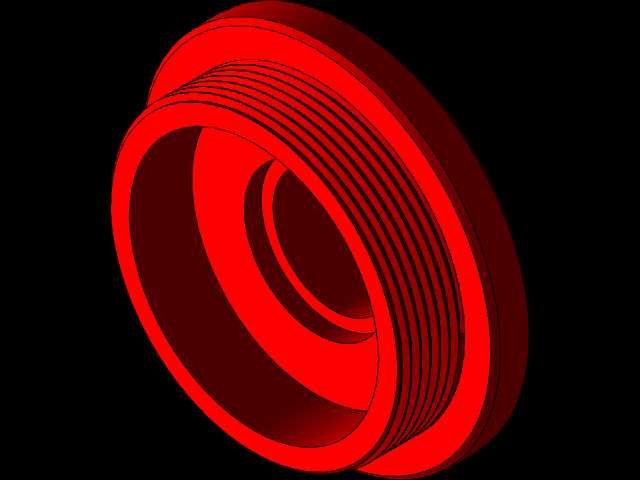

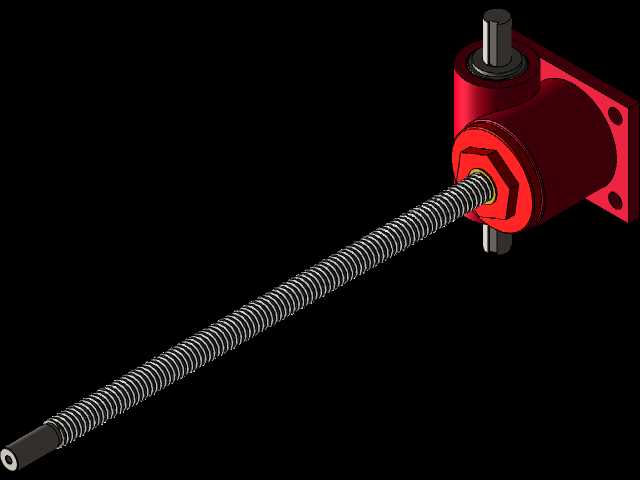

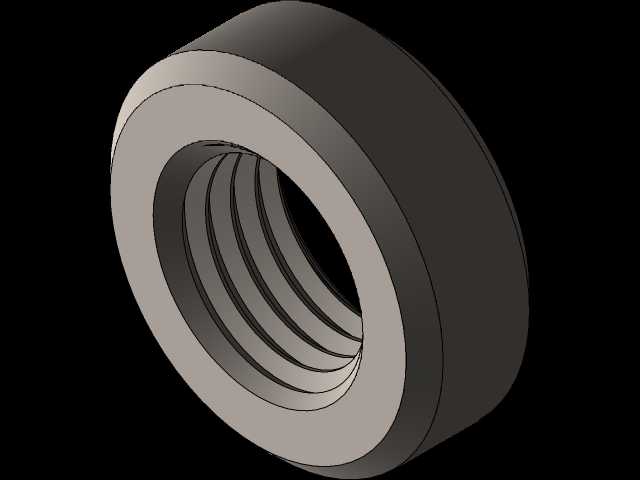

　　这套螺旋顶升结构的核心传动副采用梯形螺纹传动设计，螺杆部分的牙型经过参数匹配，既保证足够的传动强度，也兼顾了手动操作时的施力手感，不会出现转动阻力过大或者反向自锁失效的问题。整个机构的承载主体是带安装法兰的基座壳体，壳体上预留的两个安装孔可以直接通过螺栓固定在机床床身、工装平台或者工位架的对应安装面上，安装法兰的贴合面做了平面度加工要求，安装后不会出现机构偏斜导致螺杆受力别劲的情况。壳体内部集成了和螺杆配合的螺母嵌件，螺母采用耐磨铜合金材质，和钢制螺杆组成摩擦副，长期反复升降磨损后可以单独更换螺母嵌件，不需要整体报废整个壳体，降低了工装的维护成本。

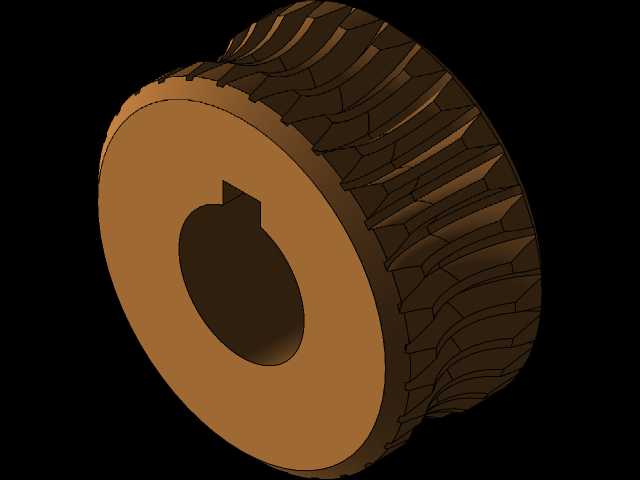

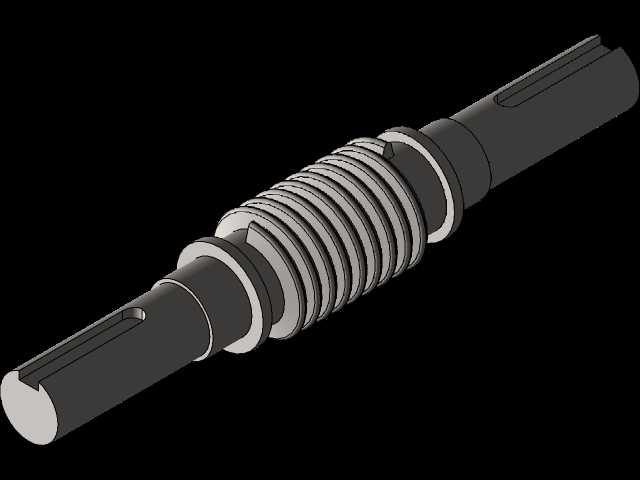

　　螺杆的伸出端做了圆柱形顶头设计，顶头和螺杆主体之间有止转结构，顶升过程中顶头不会跟随螺杆转动，避免顶起工件时出现工件移位、表面划伤的问题，顶头的端面做了防滑纹理处理，和被支撑工件的接触面接触时摩擦力足够，支撑状态下不会出现打滑偏移。驱动部分采用侧置的摇柄安装轴，摇柄轴和螺杆之间通过锥齿轮组实现动力换向，操作人员站在机构侧面就可以转动摇柄带动螺杆升降，不需要在螺杆的轴向方向预留操作空间，在机床周围操作空间局促的场景下适配性更好，锥齿轮组的啮合间隙经过调整，转动时没有明显的空行程，顶升高度的微调精度可以控制在毫米级，满足机床装夹时的高度找正需求。

　　从安装边界来看，整个机构的横向最大尺寸不超过安装法兰的对角线长度，螺杆完全收回时的整体高度可以适配机床床身和工件之间的狭小间隙，螺杆的最大伸出行程覆盖了常规机床加工时的工件顶升高度需求，不需要额外加装延长接杆。壳体外侧的加强筋结构从法兰位置一直延伸到摇柄轴的安装座位置，承受偏载时的结构刚度足够，即使被支撑工件的重心没有完全对准螺杆轴线，壳体也不会出现开裂或者变形的问题。

　　设计过程中首先考虑的是车间实际操作的便利性，摒弃了传统立式螺旋千斤顶需要顶部操作的结构形式，侧置驱动的设计让操作人员在机床侧面就能完成顶升操作，不需要探身到工件下方操作，操作安全性更高。其次是传动副的寿命匹配，梯形螺纹的导程选择经过反复验算，手动摇柄转动一圈对应的螺杆升降距离兼顾了顶升速度和顶升力，正常成年男性手动操作即可顶升数吨重的机床部件，不需要额外加力杆。整个结构的所有零部件都采用常见的机加工艺即可完成加工，没有复杂的异形曲面或者特殊工艺要求，普通机加工车间就可以完成整套构件的制造和装配，装配时只需要调整锥齿轮的啮合间隙和螺杆的同轴度，不需要复杂的专用装配工装。

　　在实际使用场景中，这类螺旋顶升机构除了用于机床加工时的工件辅助支撑，还可以用于设备维修时的部件临时顶升、工装夹具的高度调整、生产线工位的工件高度适配等多个场景，纯机械结构的特性让它可以在高温、多粉尘、有腐蚀性切削液的环境下长期工作，不需要频繁的维护保养，只需要定期在螺纹副和齿轮啮合位置加注润滑脂即可保证操作顺畅。和同类顶升构件相比，带固定安装法兰的设计让它可以作为固定工位的永久配套顶升部件使用，不需要每次使用时都调整摆放位置，也不会出现支撑过程中机构倾倒的风险，适合固定工位的重复性顶升作业需求。
