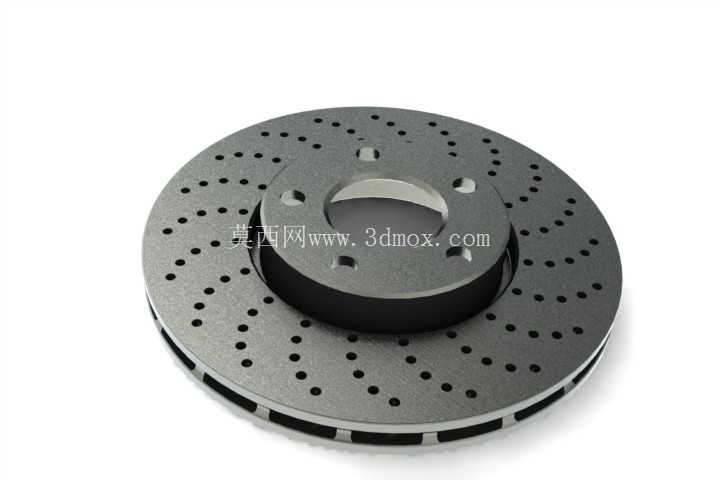

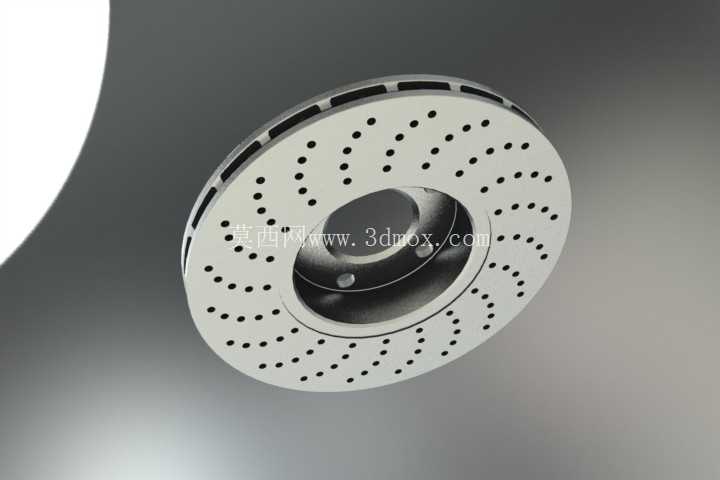

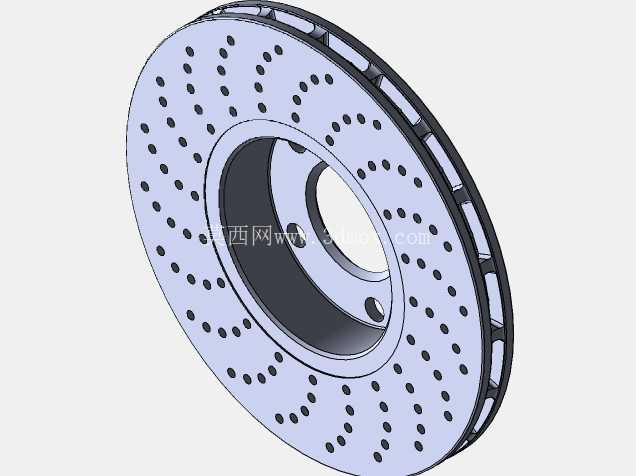

这款制动盘的结构设计围绕乘用车制动工况的实际需求展开,首先从安装边界来看,中心定位凸台的直径与轮毂轴头的配合公差严格按照过渡配合要求设定,周边均匀分布的五个安装螺栓孔位置度公差控制在0.05mm以内,可直接适配多数紧凑型家用乘用车的前轮安装位,安装面的平面度要求达到0.02mm,避免装配后出现盘面偏摆引发的制动抖动问题。从功能特性层面,盘面采用密布的径向通风孔设计,区别于普通实心制动盘,这类打孔结构在制动过程中可以快速打散制动片与盘面摩擦产生的高温气膜,避免连续制动时出现热衰退现象,同时盘体内部设置的径向通风道在车轮转动时可形成离心式气流,将摩擦产生的热量快速导出,在山区长下坡路况或者频繁启停的城市拥堵路况下,能将制动盘的最高工作温度降低15%-20%,有效延长制动片与盘体本身的使用寿命。
设计过程中首先考虑的是制动工况的热负荷分布,通过对摩擦环面的应力分区,将打孔位置避开应力集中的盘面边缘区域,所有通风孔的边缘都做了0.5mm的倒角处理,避免应力集中导致的盘面开裂问题,同时打孔的排布采用非等距错位设计,减少制动过程中制动片与孔位周期性接触产生的制动噪音。在实际装车应用中,这类打孔通风盘主要匹配1.6L-2.0L排量的家用乘用车前轮制动系统,相比同尺寸实心盘,制动响应速度更快,雨天行驶时盘面的积水可以通过打孔快速排出,避免水滑现象导致的制动距离延长。盘体的摩擦环厚度设定为22mm,磨损极限厚度为19mm,维修更换时可直接通过厚度测量判断是否需要更换,无需额外的复杂检测。
中心安装凸台的高度设计为12mm,与轮毂轴承的配合面长度经过校核,可承受最大1.2g的制动减速度下的剪切载荷,不会出现凸台断裂的风险。盘面的跳动量在装配后要求控制在0.03mm以内,避免高速制动时出现方向盘抖动的问题,设计时已经将盘体的铸造残余应力通过时效处理的工艺要求纳入建模考量,模型中预留了0.8mm的精加工余量,方便后续机加工工序达到尺寸精度要求。通风道的截面采用渐扩式设计,从盘体内侧到外侧通风道截面积逐渐增大,提升离心通风的效率,在车速60km/h时,通风道内的空气流速可达到12m/s,能快速带走摩擦产生的热量,避免制动盘出现热变形。另外,盘体与安装法兰的过渡位置采用R3的圆角过渡,减少应力集中,在紧急制动的极端工况下,该位置的应力集中系数可降低30%,提升盘体的抗冲击能力。
