工业电子设备钣金防护壳体结构设计

这款钣金壳体是面向工业级电子控制单元开发的防护承载结构，主要应用在车间自动化产线控制节点、小型工控设备集成、嵌入式电源模块封装等场景，作为内部电路板、功率元件、接线端子的外部承载与防护结构，直接决定内部电子元件的运行稳定性与使用寿命。从实际使用场景来看，这类壳体常安装在设备机架侧方、电控柜内部预留位或者独立工位的设备支架上，需要兼顾散热效率、结构强度、安装便捷性与电磁屏蔽基础性能，避免车间内的金属粉尘、切削液飞溅、意外磕碰对内部精密电子元件造成损伤。

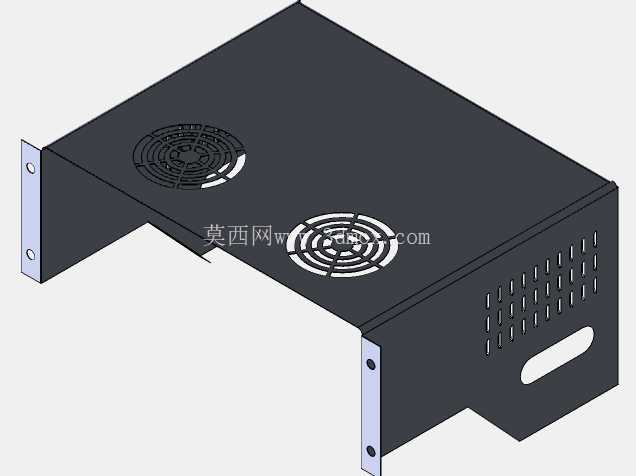

设计阶段首先围绕内部元件的排布确定整体轮廓，壳体采用一体式折弯成型的钣金结构，减少拼接缝隙带来的强度下降与防护漏洞，顶部预留两个圆形风扇安装位，对应内部功率元件的发热集中区域，可直接适配标准尺寸的轴流散热风扇，配合侧面阵列排布的通风栅格形成定向散热风道，冷空气从侧面栅格进入壳体内部，带走元件工作产生的热量后从顶部风扇位排出，避免内部热量堆积导致的元件降频或者寿命衰减。侧面的长圆形开孔是为走线预留的出线位，可适配不同直径的线束护套，方便内部电源线、信号线的引出与外接，开孔边缘做了折弯翻边处理，避免锋利的钣金切口划伤线束绝缘层，降低长期使用后的线路短路风险。

壳体两侧的折弯安装耳上预留了固定孔位，安装时可通过螺栓直接固定在安装基面，也可搭配减震脚垫使用，适配不同的安装场景需求，安装耳与主体为一体折弯结构，相比焊接固定的安装耳抗震动性能更强，能够适应车间设备运行时的持续震动环境，避免长期使用后安装位松动脱落。壳体的边角处均做了小半径折弯处理，既避免尖锐边角造成的安装人员划伤，也能提升壳体整体的结构刚性，减少钣金薄板的受力形变。

从安装边界来看，壳体的下沉式折弯结构能够在安装时与基面形成一定的间隙，既可以避免壳体底部直接贴合基面导致的磨损，也能预留出底部走线的空间，方便现场布线时的线路整理。顶部的风扇安装位周围做了下沉压型，能够提升风扇安装位的平面度，保证风扇安装后的密封性，避免散热气流从安装缝隙泄漏，影响整体散热效率。侧面的通风栅格采用长条孔阵列排布，在保证通风面积的前提下，尽可能控制开孔尺寸，避免车间内较大的金属碎屑、杂物落入壳体内部，同时栅格的排布方向顺着散热风道的走向，减少风阻提升散热效率。

结构设计上充分考虑了钣金加工的工艺性，所有折弯半径均匹配常规钣金加工的刀具参数，无需特殊定制刀具即可完成加工，减少加工成本与生产周期，壳体上的所有开孔均采用冲压成型，孔位精度能够满足常规装配需求，后续组装时无需二次扩孔或者修配。壳体的拼接边采用咬合折弯结构，组装时可通过点焊或者拉铆完成固定，相比纯焊接结构变形量更小，能够更好地保证壳体的外形尺寸精度，方便后续与内部元件的安装支架、前面板等配件适配。

在实际选型使用时，可根据内部元件的发热功率选择是否加装散热风扇，若内部元件功率较低、发热量小，也可直接在风扇安装位加装防尘网，阻挡粉尘进入壳体内部，适配粉尘较多的生产车间场景。壳体的表面可根据使用环境做喷塑、镀锌等不同的表面处理，喷塑处理的壳体绝缘性能更好，适合有绝缘防护需求的场景，镀锌处理的壳体防锈性能更强，适合湿度较高的使用环境。整体结构在保证防护性能与结构强度的前提下，尽可能控制壳体的整体重量，降低安装时的承重要求，同时紧凑的外形尺寸能够减少对安装空间的占用，适配设备内部狭小的安装空间，方便集成到各类工业设备的电控系统中。
