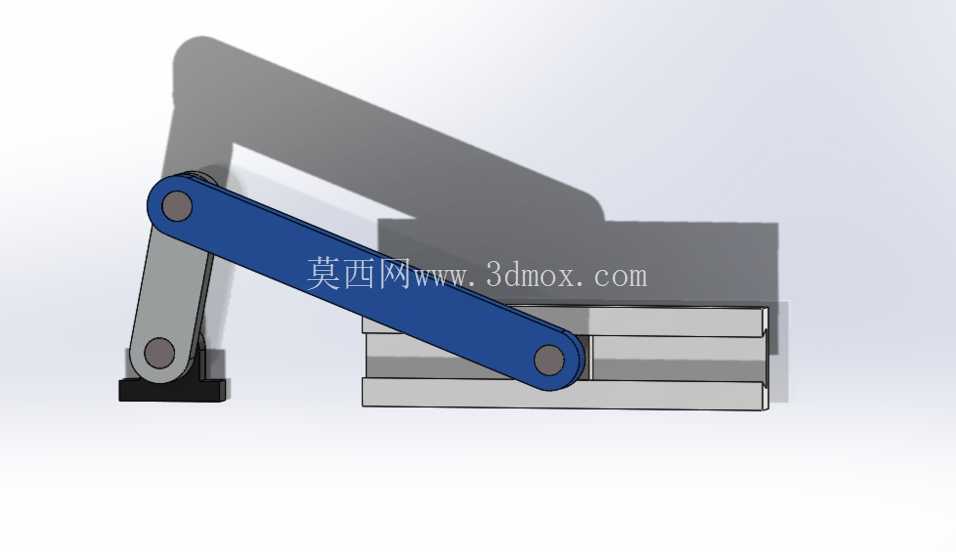

偏置式曲柄滑块传动机构三维结构

这套曲柄滑块传动结构，是机械传动领域最基础也最常用的运动转换单元，日常在冲压设备、送料机构、往复泵、内燃机主体结构里都能看到它的衍生形态，核心作用是把曲柄端的连续回转运动，直接转化为滑块端的直线往复运动，反过来也能将滑块的直线推拉动作转化为曲柄的整周回转，适配的工况覆盖了从轻载的轻工送料、包装推料，到中载的冲压裁切、活塞传动等多个场景。

从结构组成来看，整套机构没有冗余的复杂零件，核心由固定机架、偏心曲柄、传动连杆、直线导向滑块四个部分组成，各部件之间通过铰接转动副连接，滑块部分与机架之间通过移动副约束自由度，整体自由度计算为1，也就是说只要给曲柄端输入确定的转速，整套机构的运动轨迹、滑块的行程、各节点的受力状态就完全确定，不会出现运动卡滞或者轨迹偏移的问题。设计时首先要确认的是滑块的工作行程需求，曲柄的偏心距直接决定了滑块的理论最大行程，常规对心布置的曲柄滑块结构，滑块行程是曲柄偏心距的2倍，如果现场安装空间受限，或者需要滑块的往返行程存在急回特性，就可以采用偏置式布置，也就是曲柄回转中心与滑块导向轴线存在固定偏置距，这种布置下滑块工作行程的前进和返回速度存在差值，返回行程速度更快，能有效缩短非工作段的空行程时间，在冲压、送料类工况下能提升整体作业效率。

安装边界方面，机架部分需要预留曲柄回转的完整避让空间，要保证曲柄整周转动时不会和机架、导向槽产生干涉，曲柄与连杆的铰接销轴需要做耐磨处理，通常会加装铜套或者滚针轴承来降低转动副的磨损，延长维护周期。滑块的导向段长度需要根据行程匹配，导向长度过短会导致滑块运动时出现卡滞、偏磨，过长则会增加不必要的结构重量和安装空间，一般导向段有效长度不小于滑块宽度的1.2倍，同时要保证导向面的平面度公差在0.1mm以内，避免滑块运动时出现卡顿。连杆部分的长度设计需要结合曲柄偏心距计算，连杆长度与曲柄偏心距的比值通常控制在3-5之间，比值越小，滑块运动过程中对导向面的侧向分力就越大，会加剧导向槽的磨损；比值过大则会导致整体结构尺寸偏大，浪费安装空间，设计时需要结合现场的安装空间、受力大小综合权衡。

实际应用中，这套结构可以根据负载大小调整各部件的截面尺寸和材质，轻载工况下可以采用铝合金材质加工铰接件，降低整体运动惯量，提升高速往复运动时的稳定性；中重载工况下则需要采用45号钢或者合金钢制作曲柄和连杆，铰接销轴做淬火处理提升表面硬度，滑块部分可以加装自润滑衬板，减少日常维护的润滑频次。建模过程中已经完成了各运动副的配合约束，可以直接进行运动仿真，验证不同转速下滑块的运动速度、加速度曲线，检查是否存在运动死点，尤其是当以滑块作为主动件时，需要确认机构是否存在死点位置，必要时可以加装飞轮利用惯性越过死点，保证传动的连续性。另外，这套结构的各零件接口都做了通用化设计，可以直接对接不同的动力输入源，不管是伺服电机直连、减速电机驱动还是手动驱动，都可以通过调整曲柄轴的连接尺寸快速适配，不需要对主体结构做大幅修改，能有效缩短非标设备的设计开发周期。
