直动从动件凸轮跟随传动机构

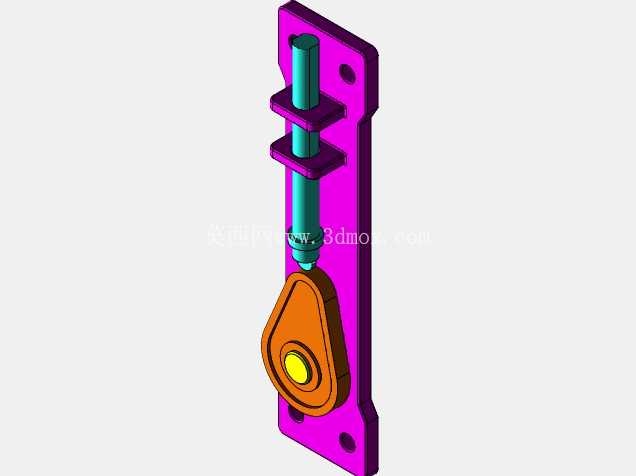

　　这套凸轮随动传动结构，核心是通过固定轮廓的凸轮旋转，带动端部铰接的从动件做规律往复直动，在各类需要实现固定时序往复动作的自动化工位里应用极广，比如小行程的物料推送、工位间歇挡停、轻载冲压进给这类场景，都能看到同原理结构的身影。整个组件的安装基准是侧边的立式安装板，板件上预留了四个沉头安装孔，上下各两个对称分布，安装时可以直接通过螺栓将整个机构固定在设备的立式安装面或者型材立板上，安装板的厚度方向做了局部加强凸台，避免长条形板件在从动件往复受力时出现翘曲变形，影响传动精度。

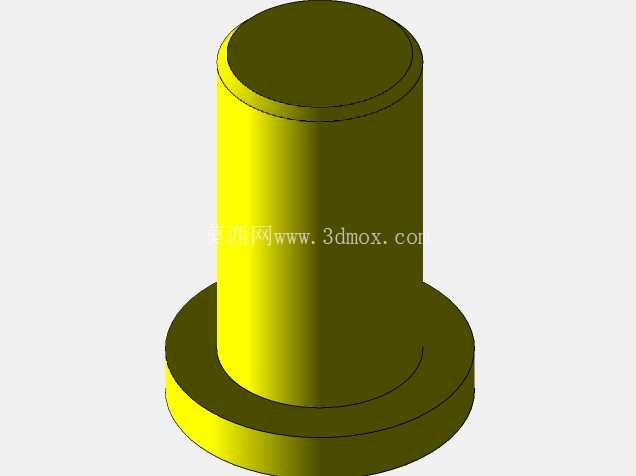

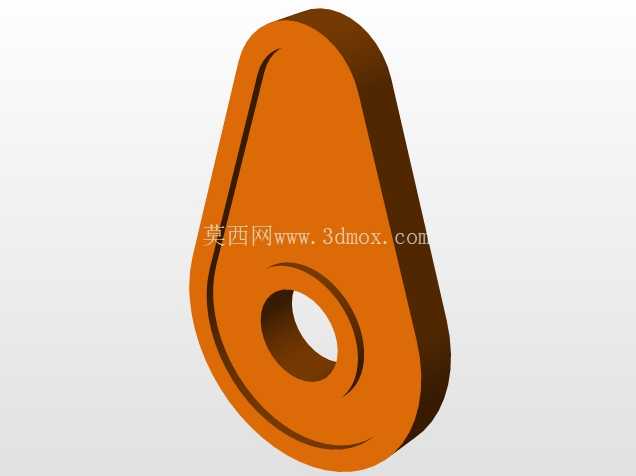

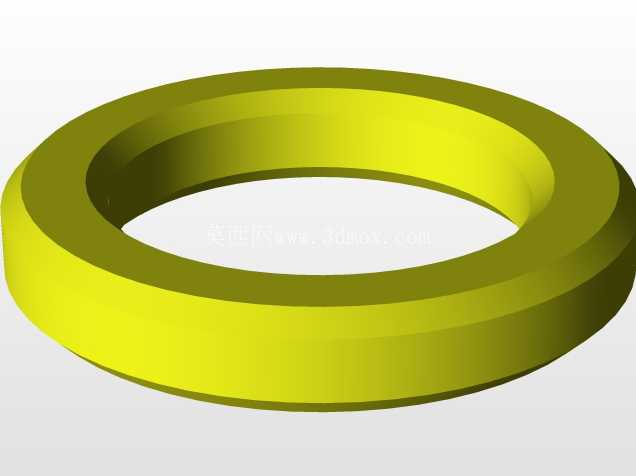

　　安装板的中上部开有同轴的导向孔，孔内压装了自润滑铜套作为从动导杆的滑动导向支撑，导杆采用阶梯轴结构，上下两段轴径差形成的轴肩可以配合限位垫圈，限制导杆的上下行程极限，避免导杆脱出导向套，也能防止凸轮旋转到升程最大位置时从动件超出行程范围造成结构卡滞。导杆的下端通过铰接销轴与水滴形的凸轮摆臂连接，摆臂的轮廓完全贴合凸轮的外轮廓曲面，摆臂与导杆的铰接处镶嵌了耐磨衬套，减少往复摆动时的铰接磨损，摆臂下端的接触端内嵌了圆柱形的接触头，接触头采用耐磨合金材质，与凸轮曲面做滚动接触，相比滑动接触能大幅降低接触面的摩擦损耗，延长整套机构的维护周期。凸轮部分采用偏心轮廓设计，旋转中心位于凸轮轮廓的偏心位置，当凸轮绕中心轴旋转时，轮廓曲面的升程变化会推动摆臂摆动，进而带动导杆沿着导向套做上下方向的直动往复，整个运动轨迹完全由凸轮的轮廓曲线决定，设计时可以根据实际工位需要的动作时序、行程长度来调整凸轮的轮廓参数，比如需要快进慢退的动作节奏，就可以在凸轮轮廓上对应设置陡升缓降的曲面段，不需要额外增加电控程序就能实现固定的动作逻辑，这也是纯机械凸轮机构在高速自动化工位里始终无法被完全替代的核心原因。

　　整套结构的安装边界需要注意，安装板后侧需要预留至少凸轮最大旋转半径的避让空间，避免凸轮旋转时与设备后侧的其他结构发生干涉，导杆的上端可以根据实际使用需求连接不同的执行端头，比如推料头、压头、挡块等部件，不需要改动主体传动结构就能适配不同的工位功能。导向套与导杆的配合间隙控制在0.02-0.05mm之间，既保证导杆滑动顺畅无卡滞，又能避免间隙过大导致导杆出现径向晃动，保证末端执行件的动作位置精度。凸轮的驱动端可以通过联轴器连接伺服电机、减速电机，也可以通过同步轮、齿轮组接入设备的主传动链，与其他工位的动作实现机械同步，在高速运转的设备里，这种机械同步的动作稳定性远高于单独电控的气缸、电缸执行件，不会出现信号延迟导致的动作时序错乱。

　　整套结构没有冗余的复杂零件，所有受力部件都做了对应的强度补强，安装板的受力集中位置在导向孔和凸轮安装轴处，这两个位置的板厚都做了加厚处理，避免长期往复受力出现疲劳开裂，铰接销轴采用过盈配合压装在摆臂上，接触头可以单独拆卸更换，后期维护时只需要更换磨损的接触头和导向铜套，不需要更换整个主体结构，维护成本极低。在轻载高速的自动化装配、包装、检测设备里，这类凸轮随动机构的运行节拍可以达到每分钟数百次往复，依然能保持稳定的动作精度，不会出现气动元件常见的漏气、推力不足、动作延迟等问题，只要做好定期的接触面润滑，就能实现长期无故障运行。设计这套结构时，首先要根据实际需要的从动件行程确定凸轮的偏心距，再根据工位的动作时序绘制凸轮的轮廓曲线，之后根据从动端需要的推压力计算导杆、铰接销轴的轴径，保证零件的强度满足受力要求，最后根据设备的安装空间调整安装板的外形尺寸和安装孔位置，确保整套机构可以顺利集成到现有设备的安装位上，不需要对设备主体做大规模改动。
