直列四缸汽车发动机内部结构展示模型

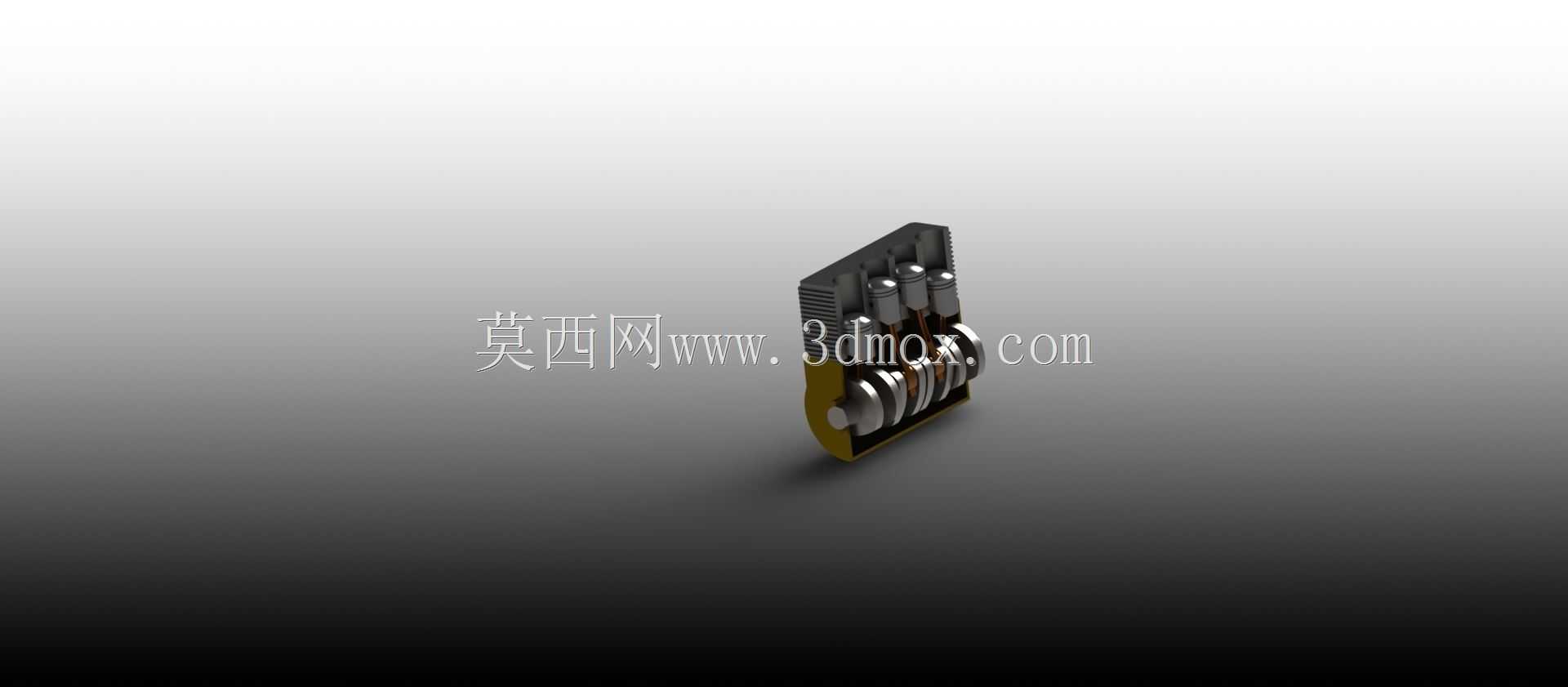

这款直列四缸动力装置的三维结构，完整还原了往复式内燃机核心传动链路的装配关系，在汽车动力总成研发、职业院校汽修教学、机械原理科普展示场景中都能作为直观的结构演示载体。从实际用途来看，这类结构是家用乘用车、轻型商用车上应用最广泛的动力形式，通过活塞往复运动将燃油燃烧的热能转化为曲轴旋转的机械能，为整车行驶提供动力输出，模型完整呈现了从气缸做功到扭矩输出的全部核心部件配合关系。

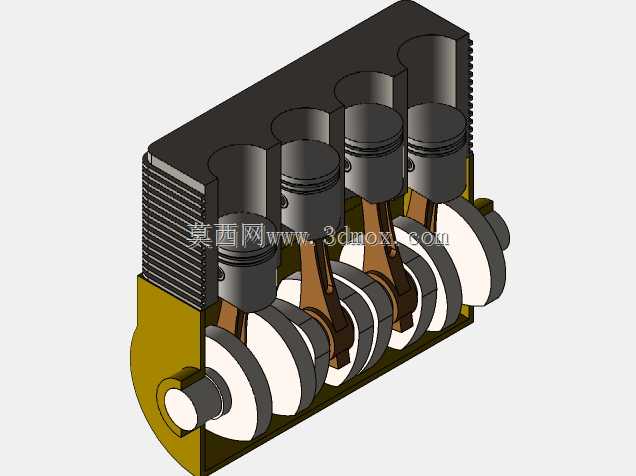

设计过程中优先还原了各部件的运动干涉校验逻辑：四个气缸沿缸体直列排布，每个活塞通过活塞销与对应连杆铰接，连杆大端抱合在曲轴的连杆轴颈上，曲轴的主轴颈支撑在缸体下部的主轴承座上，做功冲程产生的推力经活塞传递给连杆，再驱动曲轴做连续旋转运动，整套传动副的配合间隙、运动行程都按照实际量产机型的比例还原，能直观展示四缸机的点火间隔均匀、运转平衡性优于三缸机型的结构特点。

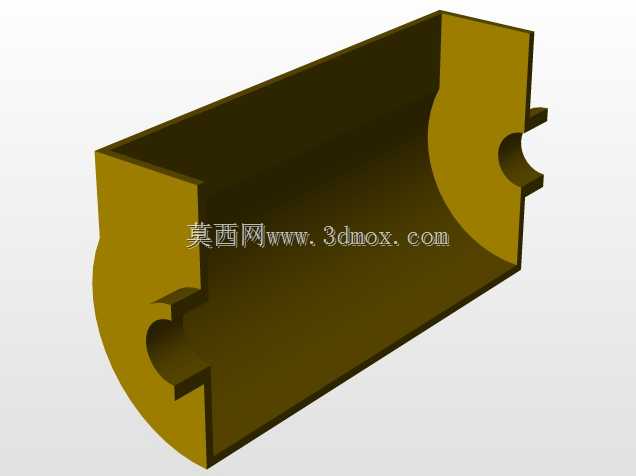

从安装边界来看，缸体上部集成了气缸散热鳍片结构，下部曲轴箱预留了主轴承盖的安装定位面，曲轴前端伸出缸体的部分可连接飞轮、正时齿轮等附属部件，后端输出端可对接离合器或变速器输入轴，整体外形的长宽高比例符合常规小排量乘用车动力舱的布置预留尺寸，缸体侧面预留的机油道、安装螺孔位置也做了对应呈现，能为动力舱布置校核、附属部件安装位置设计提供直观的结构参考。

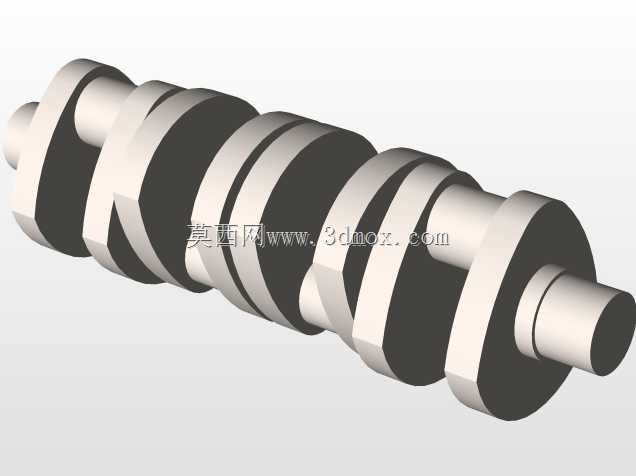

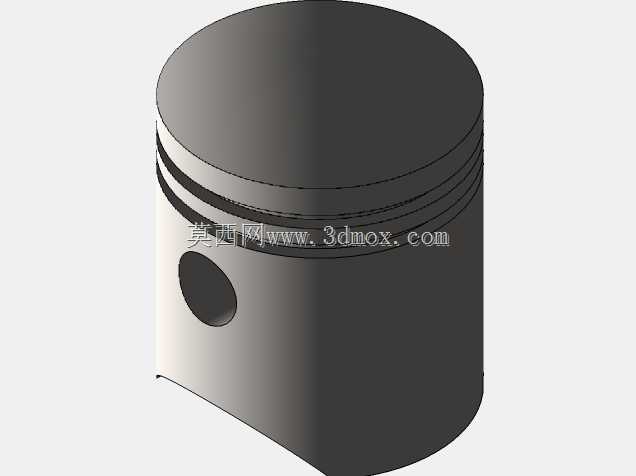

结构设计上没有做多余的外覆盖件遮挡，直接暴露了内部活塞、连杆、曲轴的装配关系，每个活塞的气环、油环安装槽位，连杆的杆身截面形态，曲轴的平衡块配重结构都做了清晰呈现，既可以用于讲解四冲程发动机的工作循环原理，也能作为三维建模练习时的装配参考，帮助从业者理解往复式动力机械的运动传递逻辑，掌握曲柄连杆机构的设计要点，在做同类动力装置的结构改进、教学教具开发时，也能直接参考这套模型的部件排布逻辑，减少前期结构梳理的工作量。
