直动从动件盘形凸轮传动机构设计

这套直动从动件盘形凸轮机构，是自动化送料、轻载工位节拍控制场景里非常常见的传动单元，很多小型装配设备的间歇进给、工位切换动作，都会用到这类结构来实现预设的往复运动规律。从实际使用场景来看，这类机构常布置在设备的侧边安装位，不需要占用太大的安装空间，就能把凸轮的连续回转运动，转化为从动件沿竖直方向的精准直线往复动作，相比气缸直驱的方案，它能通过凸轮轮廓曲线的设计，精准控制从动件的升程、回程速度以及停留时长，动作节拍完全和主轴转速绑定，不会出现气动元件常见的响应延迟、行程偏差问题，在高速轻载的自动化工位上稳定性优势非常明显。

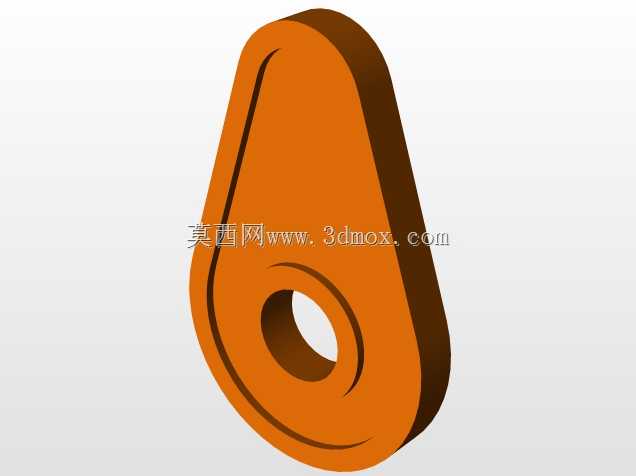

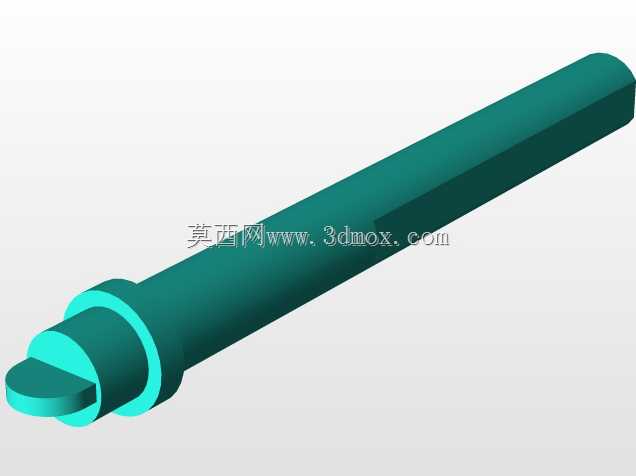

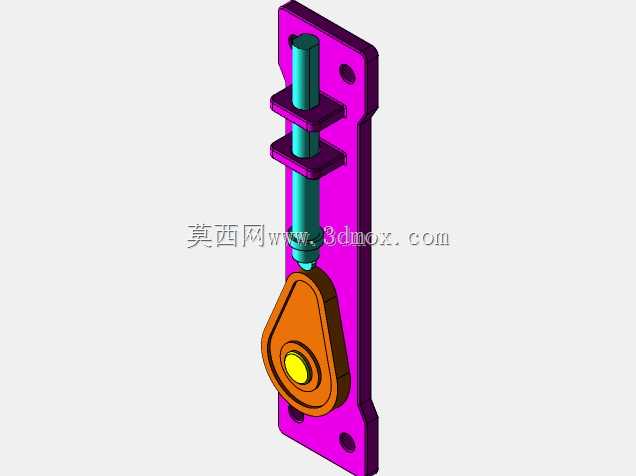

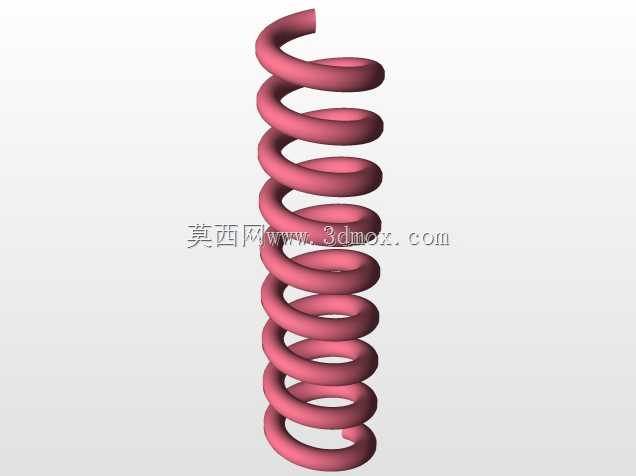

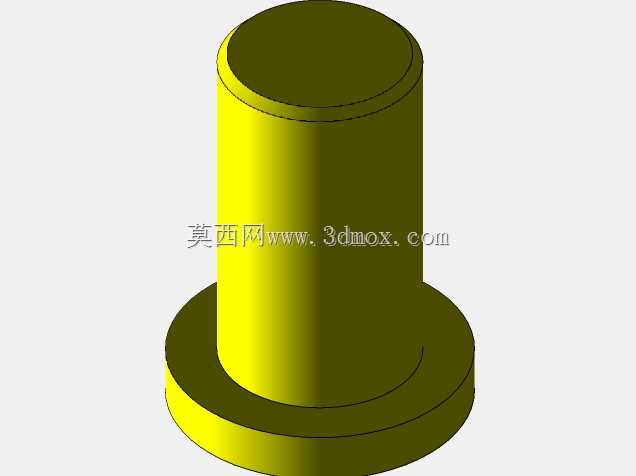

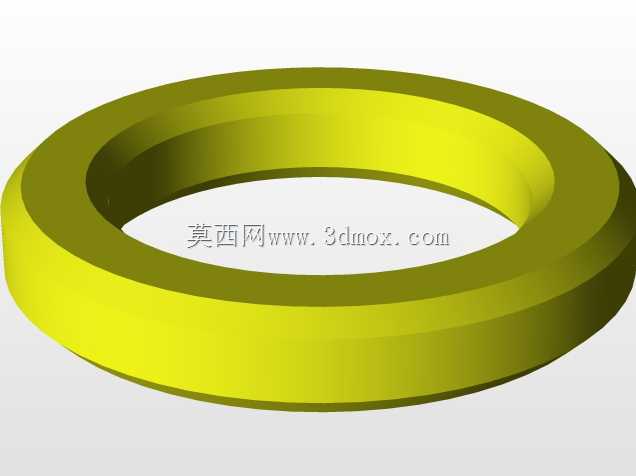

从结构设计逻辑来看，这套机构采用了立式安装的支撑背板作为承载基体，背板上预留了多个沉头安装孔，既可以通过螺栓直接固定在设备的型材立面上，也能搭配调整垫块微调安装高度，适配不同的工位高度差。从动件采用双导向段的杆式结构，搭配两个限位挡圈来约束行程范围，避免从动件在运动过程中出现超程脱出的问题，导向段和背板上的导向孔采用小间隙配合，既能保证从动件上下滑动的顺畅度，也能控制径向窜动间隙，减少凸轮和从动件接触端的偏磨损耗。盘形凸轮通过中心销轴固定在背板下部的安装位，凸轮轮廓和从动件下端的接触头直接贴合，凸轮回转时，轮廓曲线的升程段推动从动件向上移动，回程段则依靠从动件自身重力或者配套的复位弹簧实现回位，整套结构没有冗余的传动环节，传动效率高，故障点少。

在安装边界的设计上，支撑背板的长宽尺寸控制得比较紧凑，上部的安装孔位和下部的凸轮安装位保持足够的间距，避免安装螺栓和凸轮回转区域发生干涉，从动件的最大升程完全由凸轮轮廓的最大向径差决定，设计时可以根据实际工位需要的推送行程调整凸轮轮廓参数，不需要改动整体的安装尺寸，适配性很强。从动件的顶端可以根据实际使用需求加装推头、吸座等不同的执行端配件，用来完成工件推送、压装、工位阻挡等不同的作业动作，在小型自动化设备、轻工机械、包装送料机构里都有很广泛的适配空间。设计这套结构的时候，重点考虑了导向段的长径比，保证足够的导向长度来抵消侧向分力，避免从动件出现卡滞，同时凸轮和从动件的接触端做了圆弧过渡处理，减少接触应力，延长零件的使用寿命，日常维护只需要定期在导向面和凸轮接触面加注润滑脂，就能保证长期稳定运行。
