法兰安装式脚踏轴承支撑结构

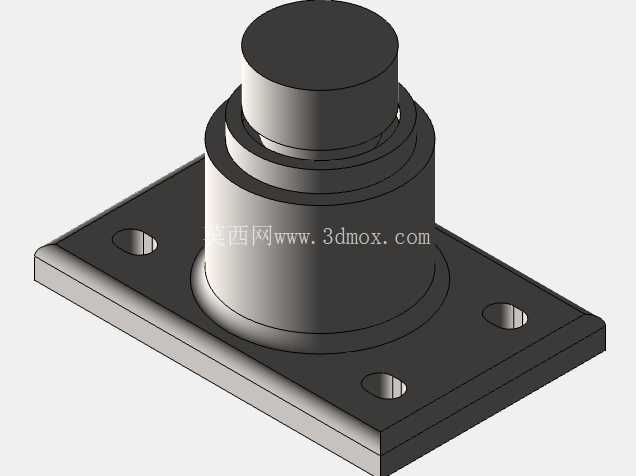

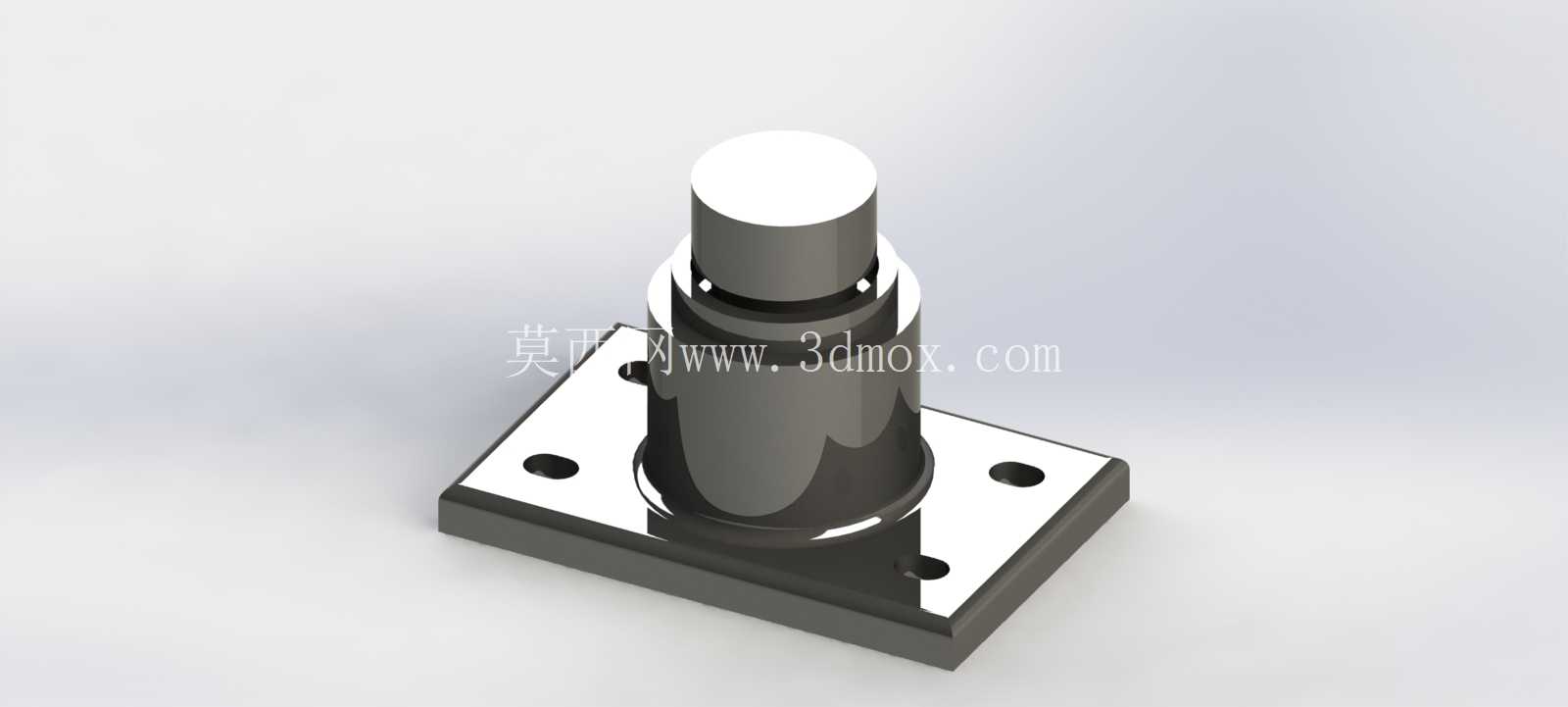

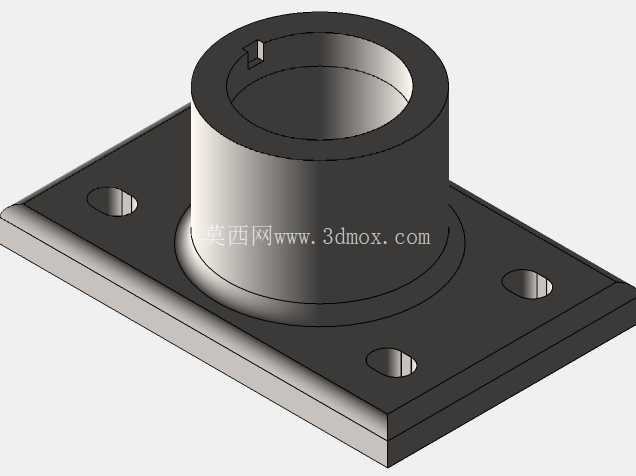

　　这类带方形安装法兰的脚踏轴承，常应用在需要手动踩踏触发的机械传动链路中，比如小型冲压设备的脚踏操纵机构、纺织机械的踏板传动单元、轻工生产线的脚踏开关联动结构里，核心作用是为踩踏动作的转轴提供稳定的径向与轴向支撑，抵消踩踏过程中产生的偏载力矩，避免转轴出现卡滞、晃动的问题。从结构设计来看，底部的方形法兰采用四角沉孔安装形式，安装时可以通过四个螺栓直接固定在设备的安装基板上，法兰面与支撑主体为一体式加工结构，相比拼接式的支撑座，整体刚性更强，能承受更大的侧向冲击力，毕竟踩踏动作往往伴随瞬时的冲击载荷，一体式结构可以有效避免连接位置出现应力集中断裂的问题。

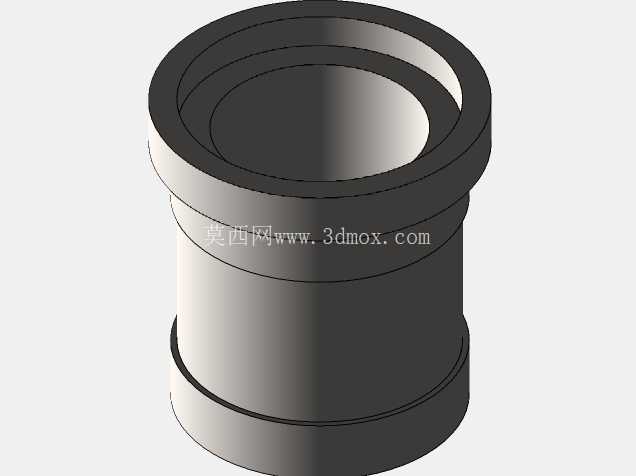

　　中间的支撑主体为阶梯式圆柱结构，内部嵌装滑动轴承或者滚动轴承衬套，上部的伸出轴段为与踏板摇臂配合的安装位，轴段上设计有环形卡槽，可以配套卡簧实现摇臂的轴向限位，防止踩踏过程中摇臂出现轴向窜动脱出的情况。设计这类支撑结构的时候，首先要考虑的是安装边界的适配性，方形法兰的边长尺寸需要匹配设备安装位的预留空间，四个安装孔的孔距要符合通用安装规范，保证用户在替换旧件或者新装的时候不需要额外扩孔、改孔；其次是支撑主体的高度要匹配踏板的转动行程，过高会导致踏板初始位置过高，操作时脚部需要抬升的幅度过大，长时间操作容易产生疲劳，过低则会导致踏板转动到下极限位置时与安装面发生干涉，影响踩踏行程的完整性。轴承内孔的尺寸公差需要按照基孔制配合要求设计，与转轴的配合间隙控制在合理范围，既要保证转轴转动灵活无卡滞，又要避免间隙过大导致转轴晃动量超标，影响踩踏动作的传递精度。另外，支撑主体的外壁厚度需要经过强度校核，因为踩踏时的冲击力会通过转轴传递到支撑内壁，壁厚不足的话长期使用会出现内壁磨损、支撑座开裂的问题，通常这类轻载操纵用的轴承支撑，主体壁厚不会小于5毫米，法兰厚度不小于8毫米，保证整体结构的抗冲击性能。

　　在实际应用场景中，这类脚踏轴承支撑往往不需要额外的润滑注油结构，因为轻载工况下采用自润滑轴承衬套就可以满足上万次的踩踏使用寿命，维护成本极低；如果是应用在重载冲压设备的脚踏机构上，则会在支撑主体侧面设计注油杯接口，定期加注润滑脂来降低轴承磨损，延长使用寿命。安装的时候需要注意法兰面与安装基板之间的贴合度，如果安装面存在平面度误差，强行拧紧螺栓会导致法兰变形，进而导致内部轴承孔出现偏斜，转轴转动时会产生额外的阻力，加速轴承磨损，所以安装前需要清理安装面的焊渣、毛刺，必要时可以增加薄铜皮调整贴合间隙，保证轴承孔的轴线与安装面保持垂直。

　　这类支撑结构的转轴伸出端通常设计有扁位或者销孔，用来与踏板摇臂实现周向固定，避免踩踏时摇臂与转轴之间出现相对转动，保证踩踏力可以完整传递到后续的传动机构中。相比无安装法兰的嵌入式轴承座，这种方形法兰式的安装方式拆卸更加方便，设备维护时不需要拆解周边的其他结构，只需要拆下四个固定螺栓就可以将整个轴承支撑取下更换，大幅降低设备的停机维护时间。在结构细节处理上，法兰与支撑主体的连接位置设计有过渡圆角，避免直角连接处出现应力集中，在承受冲击载荷时可以分散应力，降低开裂风险；所有外露的棱边都做了倒角处理，避免安装维护时划伤操作人员，也能去除加工过程中产生的毛刺，提升零件的装配适配性。
