外六角半螺纹M16紧固螺栓结构设计

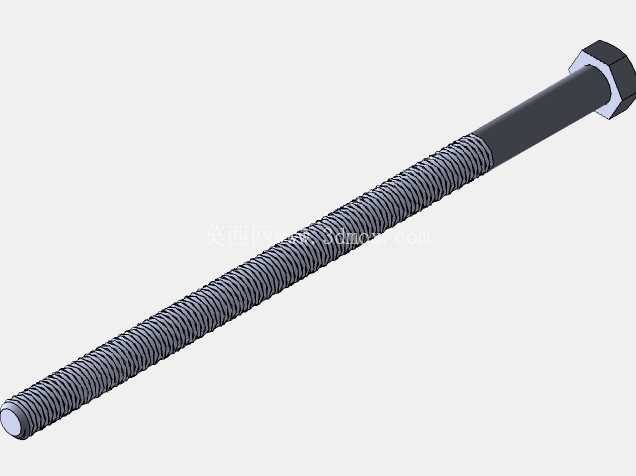

　　在各类机械结构的连接场景中，螺栓是应用覆盖范围最广的可拆卸紧固元件，这款M16规格的外六角螺栓，适配绝大多数中载工况的结构连接需求，从钢结构框架拼接、工装夹具装夹固定，到通用设备的部件装配、生产线机架组装，都能见到同规格紧固件的应用身影。从结构设计逻辑来看，这款螺栓采用半螺纹杆身设计，靠近六角头的部分为光杆段，装配时光杆段可穿过被连接件的光孔，依靠光杆与孔壁的配合承受横向剪切载荷，避免螺纹牙型受剪发生滑牙失效，这一设计区别于全螺纹螺栓，更适合存在横向交变载荷的连接位置，能大幅提升连接副的抗疲劳寿命。

　　六角头的对边尺寸严格遵循公制紧固件标准，适配常规规格的开口扳手、套筒扳手，拧紧过程中受力面均匀，不会出现打滑损伤头型的问题，头部与杆身的过渡位置设计有圆角过渡，避免应力集中导致的头部断裂，这也是很多非标准紧固件容易忽略的细节——在冲击载荷工况下，头杆结合处的应力集中是螺栓断裂的高发位置，合理的圆角半径能分散应力流，提升整体结构强度。螺纹段采用公制粗牙设计，螺距适配常规M16螺纹标准，牙型角60度，牙底同样做了圆弧过渡，螺纹加工精度满足通用装配要求，既可以配合六角螺母实现通孔连接，也能直接拧入预制的内螺纹孔实现盲孔紧固。

　　从安装边界来看，这款螺栓的光杆段长度与螺纹段长度比例经过适配，装配时需要注意被连接件的总厚度不能超过光杆段长度，否则螺纹段进入光孔位置后，无法实现杆身与孔壁的剪切承载，反而会让螺纹牙承受额外的挤压载荷，容易造成螺纹变形；拧紧过程中需要匹配对应等级的扭矩，避免预紧力过大导致螺栓屈服拉长，或是预紧力不足出现连接松动。在实际设备维护场景中，这类半螺纹螺栓常被用于电机底座与安装机架的连接、减速机与安装面的紧固、输送线支架的拼接，光杆段的定位作用还能辅助装配时的部件对位，降低装配过程中的调整难度。

　　建模过程中，螺纹部分采用精准的螺旋扫描特征生成，还原真实牙型的几何参数，而非简化的贴图示意，能够直接用于装配干涉检查、连接强度仿真分析，在做整机虚拟装配时，可以直接调用该模型验证螺栓安装空间是否足够，扳手操作空间是否满足拧紧作业的需求，避免实际装配时出现螺栓与周边结构干涉、扳手无法就位的问题。杆身的同轴度、头部与杆身的垂直度都按照通用紧固件的形位公差要求做了建模还原，在做运动仿真时，能够准确模拟螺栓连接后的结构刚性，不会因为模型形位偏差导致仿真结果失真。对于结构设计从业者来说，这类标准件模型的参数准确性直接影响整机设计的效率，不需要每次重复绘制标准紧固件，直接调用即可完成BOM表统计、装配校验，大幅缩短设计周期。在选型匹配时，需要根据实际工况的载荷大小选择对应性能等级的螺栓实物，三维模型可作为布局设计阶段的空间占位参考，也能用于生成工程图中的紧固件标注，指导现场装配作业。
