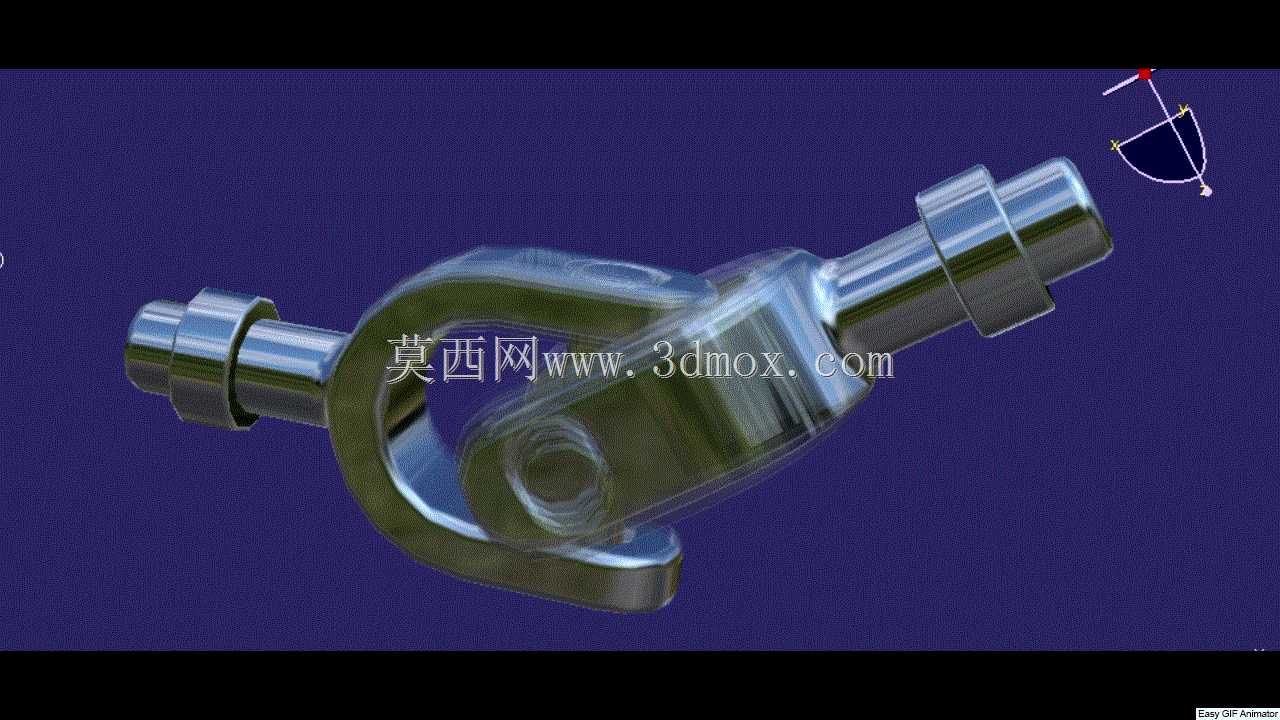

带铰接叉结构的传动轴连接组件

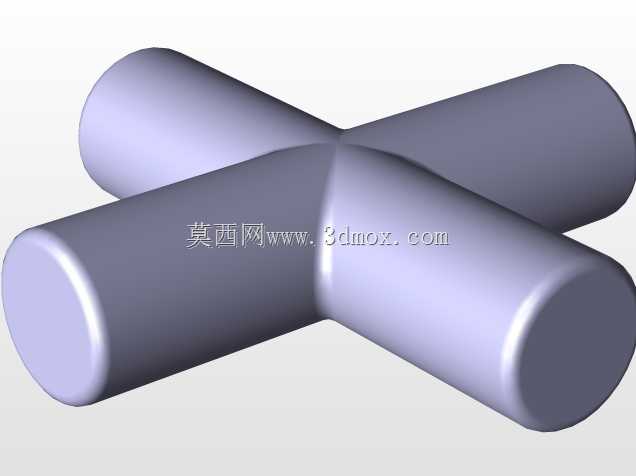

　　这类带铰接叉的轴类连接结构，常出现在需要补偿两轴间角度偏移的传动场景中，比如小型农用机具的动力输出端、轻工输送设备的转角传动位，或是改装类非道路车辆的转向传动链路里，核心作用是在主动轴与从动轴存在安装夹角、运行中出现相对偏摆时，依旧能稳定传递扭矩，避免刚性轴连接因别劲出现的轴颈断裂、轴承过早磨损问题。从结构设计逻辑来看，两端的轴颈做了阶梯式设计，不同直径的轴段分别对应轴承安装位、挡圈卡槽、传动配合段，靠近铰接叉的轴肩位置做了圆角过渡，能有效降低应力集中系数，避免交变扭矩作用下轴肩处萌生疲劳裂纹。中间的铰接叉采用对称U型结构，叉耳上的同轴销孔与十字轴配合时，能实现两个垂直方向的角度摆动，销孔的端面做了沉台设计，

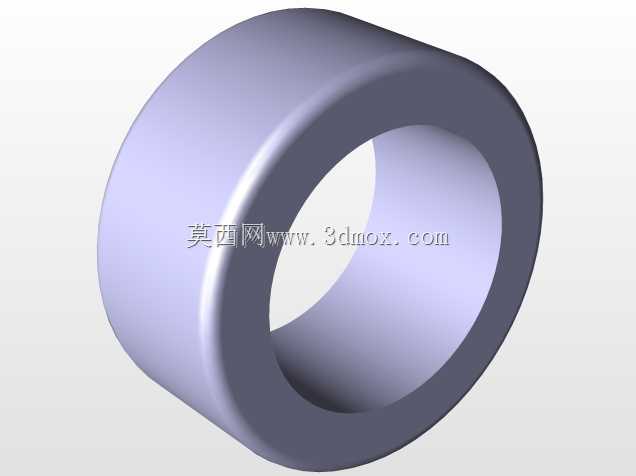

　　可容纳轴用挡圈或是轴承端盖，防止十字轴工作时出现轴向窜动。实际建模时需要重点把控安装边界尺寸，两端轴颈的同轴度公差要控制在合理范围，铰接叉的两耳销孔同轴度、销孔轴线与轴颈轴线的垂直度，都会直接影响后续装配后的传动平顺性，若公差设置不合理，装配后会出现转动卡滞、传动间隙过大的问题。轴段的长度设计要匹配安装腔的轴向距离，预留出轴承游隙、热胀冷缩的补偿量，铰接叉的开口宽度要适配配套十字轴的安装尺寸，叉耳的厚度要根据传递的额定扭矩做强度校核，避免大扭矩负载下叉耳出现变形断裂。这类结构在实际应用中不需要做额外的复杂防护，只要铰接位置预留润滑脂加注通道，定期补充润滑就能保证长期稳定运行，相比刚性联轴器，它对安装精度的容错率更高，非常适合安装空间受限、两轴对中难度大的传动工位，建模时各配合面的粗糙度、公差配合等级都要对应实际加工要求标注，比如轴承安装位采用过渡配合，销孔与十字轴轴套的配合选用间隙配合，保证转动灵活的同时不会出现过大旷量。
