带支座式皮带轮传动支撑组件

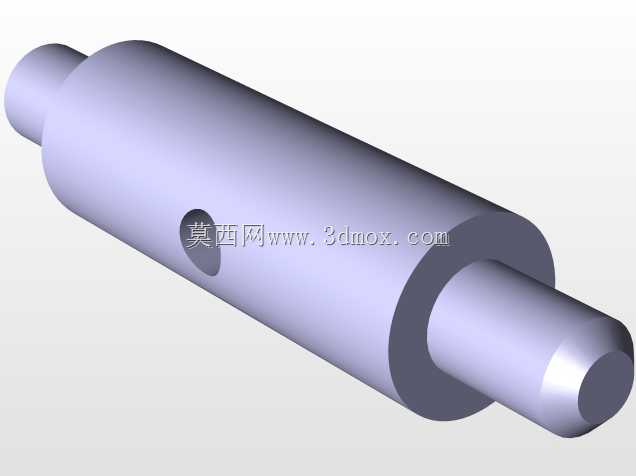

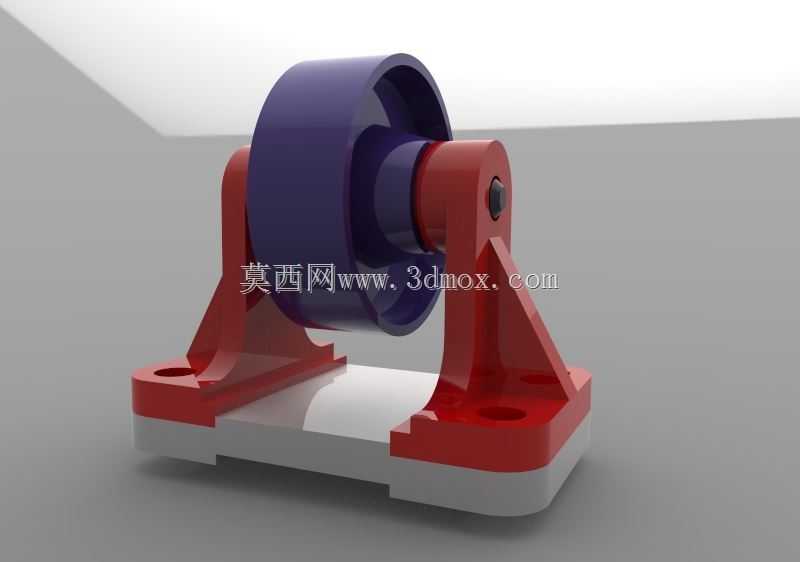

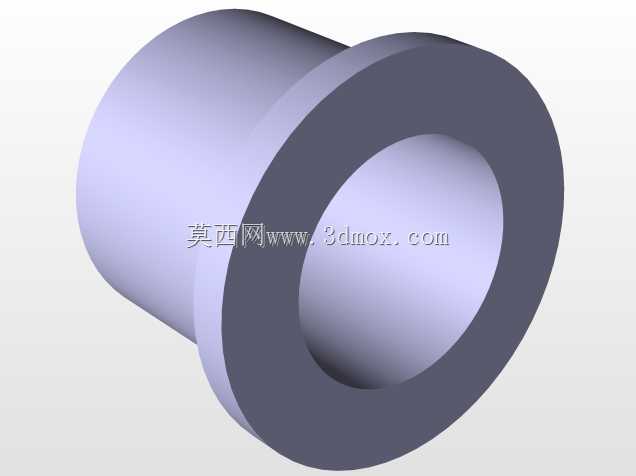

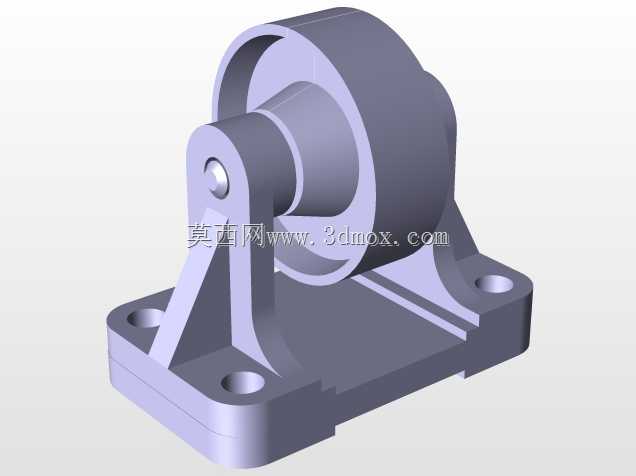

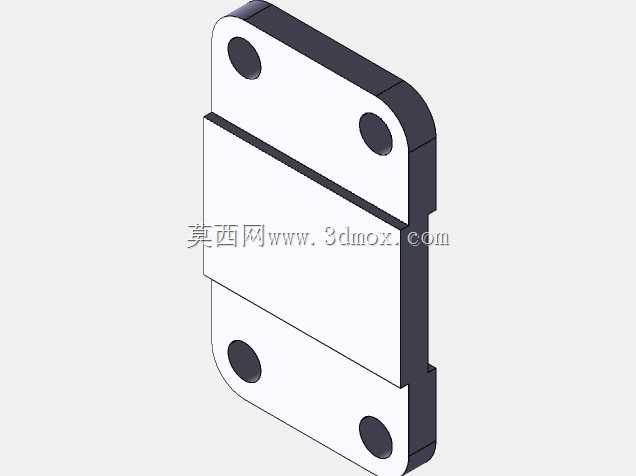

　　这套带支座的皮带轮组件，核心应用在中小功率的动力传递场景里，常见于轻工输送线、小型加工设备的动力输入端，用来完成电机和执行端之间的转速匹配、扭矩传递，同时靠带传动本身的特性缓冲启动瞬间的冲击，避免硬连接带来的齿轮打齿、轴系过载问题。设计的时候首先考虑的是安装维护的便捷性，两侧的支撑支座做了一体式的三角加强筋结构，不是单薄的直板支撑，筋板从安装底板一直延伸到轴承座位置，能抵消皮带张紧后产生的径向拉力，避免长期运行后支座出现形变导致带轮偏斜、皮带过早磨损。安装底板做了沉头安装孔，四个孔位的间距留足了标准螺栓的操作空间，不用额外做特殊工装就能直接固定在设备的安装基面上，底板底部还做了定位止口边，安装的时候可以靠基面上的凸台快速定位，

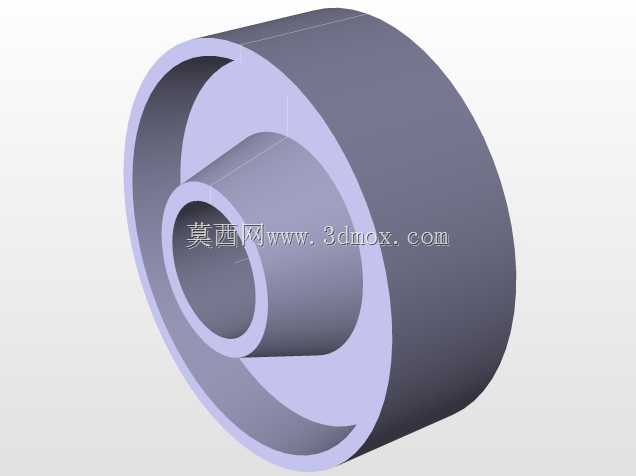

　　不用反复调整带轮的平行度。带轮本身采用了腹板式结构，不是实心轮体，在保证轮槽强度足够传递额定扭矩的前提下，尽可能降低了轮体的自重，减少高速转动时的转动惯量，启停的时候对电机轴的冲击更小。两侧的支座内嵌了标准深沟球轴承的安装位，轴承位的公差选的是过渡配合，装配的时候不用冷压或者热装，靠铜棒轻敲就能完成装配，后期更换轴承也不需要破坏支座结构。轮槽的尺寸是按照普通V带的标准截面做的，槽角、槽深都匹配常用的A型带规格，不用定制特殊皮带，现场维护的时候随便就能找到替换备件。整个组件的安装边界做了严格控制，支座的高度、带轮的中心高都匹配常规小型设备的安装尺寸，不需要额外加高或者削薄安装基面，皮带的张紧调节可以靠电机端的滑轨完成，

　　支座本身是固定结构，不用额外做张紧轮结构就能满足常规中心距的张紧需求。设计的时候还特意考虑了运行时的受力情况，支座上的轴承位做了凸台限位，避免轴承在运行过程中出现轴向窜动，带轮和轴的连接采用平键传动，键槽的位置选在带轮轮毂的中心位置，保证扭矩传递的时候受力均匀，不会出现偏载导致的键槽磨损。整个组件没有多余的冗余结构，所有的倒角、圆角都是按照机加工的工艺要求做的，没有出现无法加工的清角或者特殊曲面，普通的数控铣床甚至普通铣床就能完成所有金属件的加工，不需要特殊的加工设备，小批量加工的时候成本控制很友好。
