手动式橙汁柠檬压榨器结构设计

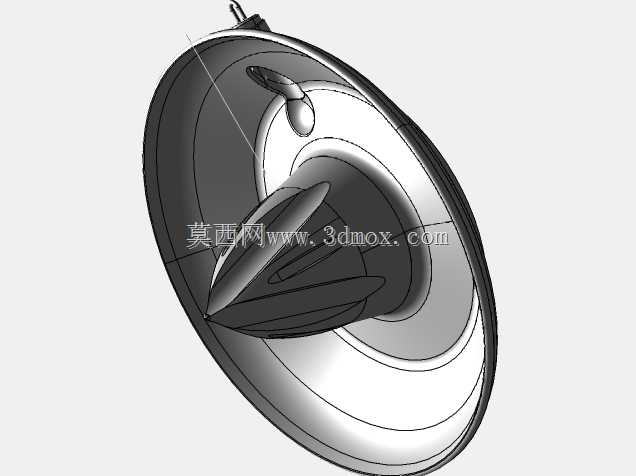

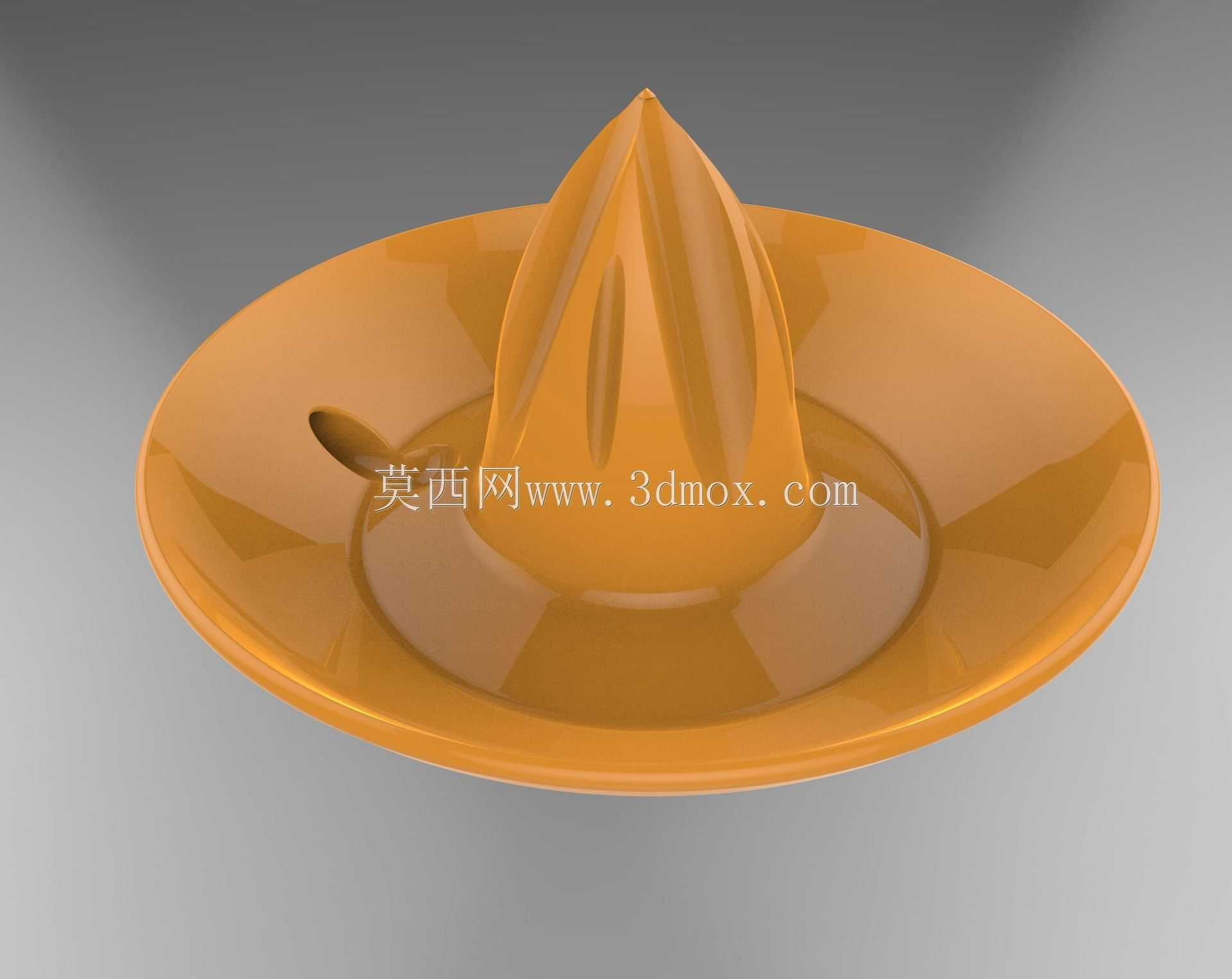

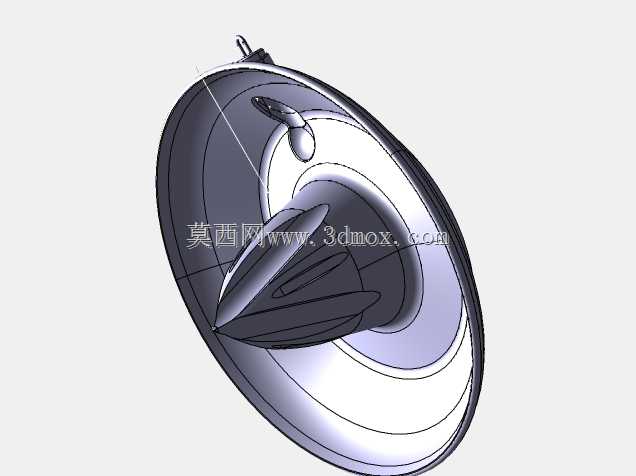

　　这款手动 citrus 压榨器具主要面向家庭鲜榨果汁、小型饮品门店现榨橙汁柠檬汁的使用场景，无需外接电源，依靠手动按压旋转的作用力完成 citrus 类水果的榨汁作业，适配直径40mm至90mm的橙子、柠檬、青柠类薄皮多汁水果，能在不破坏果籽、果皮白瓤层的前提下完成果汁提取，避免白瓤中的苦涩物质混入果汁影响饮用口感。从结构设计逻辑来看，整体采用一体化盛接盘与凸棱压榨锥的组合布局，盛接盘边缘做了15°的上扬翻边设计，可在压榨过程中阻挡果汁外溢，盘底设置1:50的倾斜导液角度，让榨出的果汁自然向出液口汇集，出液口采用扁形导流嘴结构，能精准控制果汁流出方向，避免倾倒时滴洒。压榨锥表面设置6条等距分布的径向凸棱，

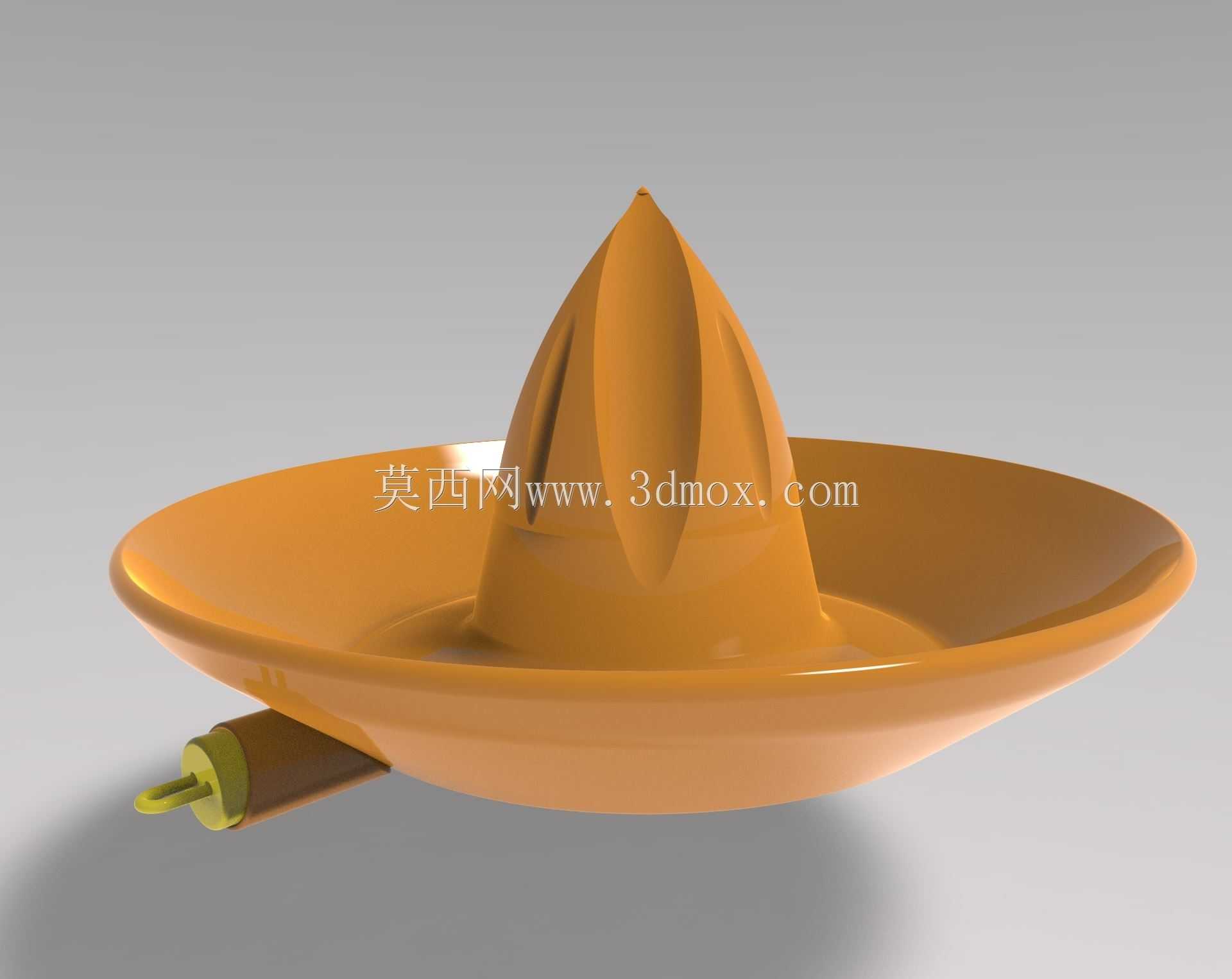

　　凸棱高度从锥顶向锥底逐步递增，锥顶做R3的圆角过渡，方便对准水果中心定位，凸棱的刃口做R0.5的钝化处理，不会割伤果皮白瓤层，同时能在水果旋转按压时充分刮擦果肉囊胞，提升出汁率。底部的驱动连接轴采用扁位配合结构，与外置的手摇柄做间隙配合，装配间隙控制在0.1mm至0.15mm之间，既保证转动顺畅无卡滞，又不会出现径向晃动导致的传动异响，手摇柄的握持段做了防滑纹理设计，握持施力时不易打滑。安装边界方面，整体结构最大外径为180mm，总高度（含手摇柄）为120mm，放置在常规厨房台面上占用空间不足0.03㎡，无需额外固定结构，依靠自身重量即可保持压榨过程中的稳定性，盛接盘的最大盛液容积为300ml，可满足单次1至2杯鲜榨果汁的制备需求。

　　设计过程中充分考虑了家用器具的易清洁需求，所有与果汁接触的结构面均做圆弧过渡，无清洁死角，压榨锥与盛接盘采用可拆分的配合结构，拆分后可直接冲洗，无残留积液的缝隙。从受力角度验证，手摇柄的力臂长度设计为60mm，成年人施加15N的切向力即可带动压榨锥转动，配合按压水果的垂直作用力，可在10秒内完成单颗橙子的榨汁作业，出汁率可达40%以上，相比普通手动挤汁器出汁效率提升近两成，同时避免了电动榨汁机的噪音、清洗繁琐、需要接电等使用限制，适配户外露营、宿舍无电场景下的鲜榨果汁需求。结构壁厚设计上，盛接盘主体壁厚为2.5mm，压榨锥壁厚为3mm，既保证了结构强度，可承受反复按压的作用力不变形，又不会因为壁厚过大导致整体重量过重，整体净重控制在200g左右，拿取挪动轻便。
